Właściwości użytych materiałów i zastosowanie.

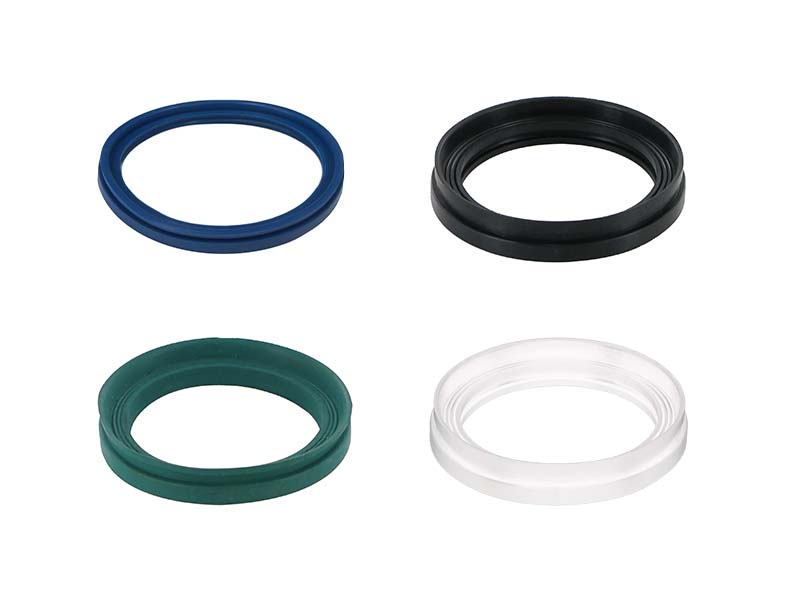

Uszczelki profilowe do złączy TW - części MKV wykonane z różnych rodzajów kauczuków.

Ogólne właściwości materiałów:

Viton oznaczany jako FPM lub FKM to fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi. Kauczuk fluorowy może pracować w temperaturach pomiędzy –15 °C do +200 °C

CSM czyli Hypalon, to kauczuk chlorosulfonopolieterowy, rodzaj gumy zbliżonej właściwościami do EPDM. Ten elastyczny kauczuk wykazuje się znakomitą odpornością na wszystkie wpływy warunków atmosferycznych (w tym ozon), jak również na mocno utleniające chemikalia, gorąco oraz ścieranie. Posiada również doskonałą odporność na działanie olejów i płynów, zwłaszcza w wysokich temperaturach, nawet w trudnych warunkach przez długi okres czasu. Nie zaleca się wykorzystywać tego materiału do kontaktu z paliwami.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

W celu szczegółowego zapoznania się z odpornością materiału na konkretną substancję chemiczną, czy medium, warto sprawdzić Tabelę Odporności Chemicznej. Należy pamiętać, iż użyte materiały pomimo podobnego składu chemicznego, mogą się różnić własnościami fizykochemicznymi, w związku z czym nie należy stosować uszczelek niezgodnie z zaprojektowanym przeznaczeniem. W przypadku wątpliwości co do odporności materiału, zachęcamy do kontaktu z naszymi doradcami technicznymi.

Normy:

EN 14420-6 to europejska norma dotycząca złączy wężowych z jednostkami zaciskowymi, które znajdują zastosowanie zwłaszcza w cysternach samochodowych, znane również jako złącza TW. Norma ta została opublikowana w 2013 roku i zastąpiła wcześniejszą niemiecką normę DIN 28450. Złącza TW są powszechnie stosowane do transportu cieczy, materiałów stałych i gazów, z wyjątkiem gazu płynnego i pary.

Zastosowanie

System złączy TW (z niem. tankwagen) znane są również jako złącza cysternowe lub eurozłączami. System ten opiera się o łączenie części w typie MK, którą nakłada się na część typu VK. Aby zamknąć i uszczelnić złącze należy docisnąć obie części do siebie, a uszczelnienie powstaje w wyniku obrotu pierścienia z części MK za pomocą odpowiedniej dźwigni. Zablokowanie tej dźwigni równocześnie blokuje obrót złącza zabezpieczając je przed niekontrolowanym wypięciem czy rozszczelnieniem połączenia. Zaślepienie złącza możliwie jest na dwa sposoby, zarówno za pomocą części w typie VB (zaślepienie części MK) jak i częścią w typie MB (do części VK). Złącza te uszczelnia się uszczelką profilową GSD, natomiast zawory zamykające w typie MB uszczelnia się płaską uszczelką TWF. Do uszczelnienia gwintu stosuje się uszczelki płaskie typ GD. Materiał, z którego wykonane są uszczelki, dobiera się na podstawie odporności chemicznej na transportowane medium.

System złączy TW znajduje zastosowanie w transporcie cieczy, materiałów stałych i gazów (z wyjątkiem gazu płynnego i pary). Złącza te znajdziemy w systemach przeładunkowych w przemyśle chemicznym, petrochemicznym i spożywczym.

Uszczelki są wymiennymi elementami ulegającymi zużyciu w trakcie eksploatacji i należy je okresowo wymieniać, dla zachowania pełnej sprawności stosowanych złączy. Uszczelki te stosowane są w częściach MKV, gniazdach złączy TW, w elementach o charakterystycznym kształcie korony. Wybór materiału uzależniony jest od parametrów transportowanego medium, w tym odporność chemiczna, odporność na temperaturę czy właściwości cierne.
