Złączka z Gwintem Wewnętrznym i Zewnętrznym Pod Kątem 45°lub 90° - LUDECKE

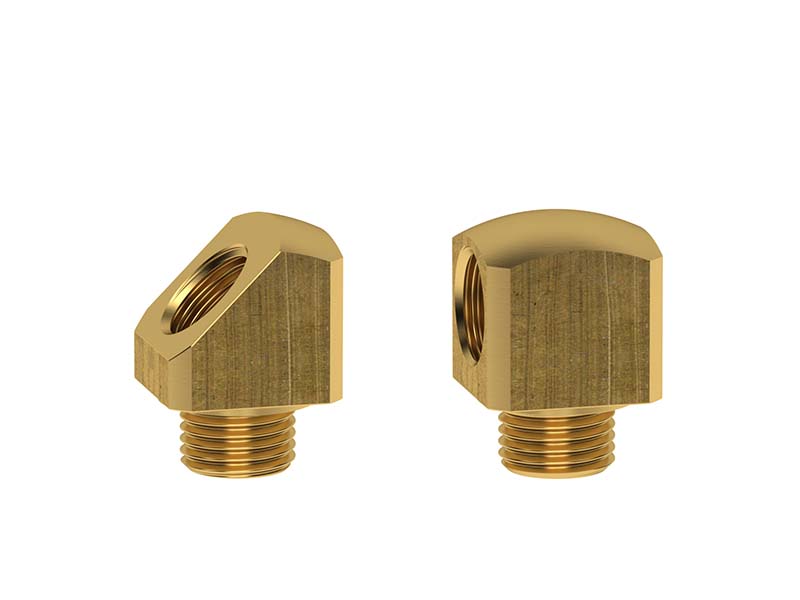

Złączka montażowa, do zastosowań modułowych z gwintem zewnętrznym i wewnętrznym, pod kątem 45° i 90°. Przeznaczona do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowana do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych.
Czytaj więcej >>- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +200.
- Materiał: mosiądz MS 58 / mosiądz 2.0401.
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228 / DIN 13.
|

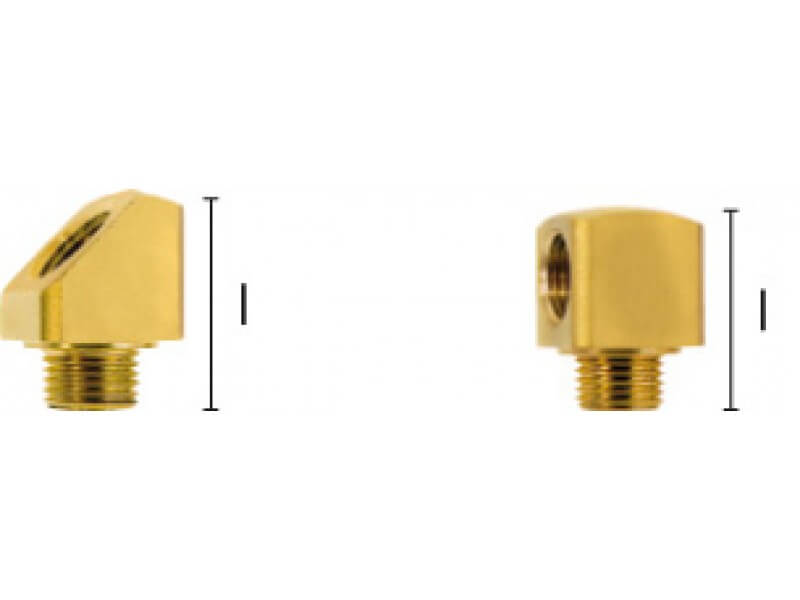

typ |
SW |
gwint zewn. |
gwint wewn. |
l |
waga [g] |
nr artykułu |

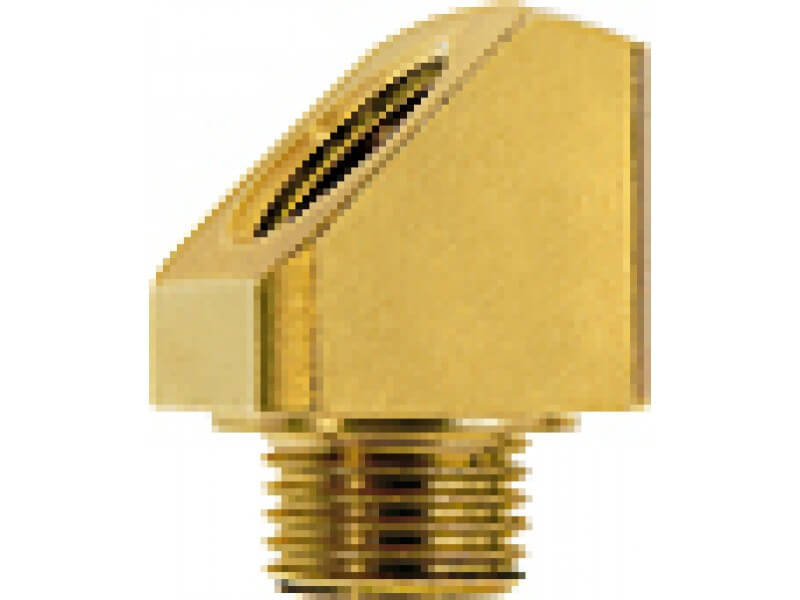

| 45° | 20 | G 1/4'' | G 1/4'' | 29 | 42 | W 14 IA-45 |

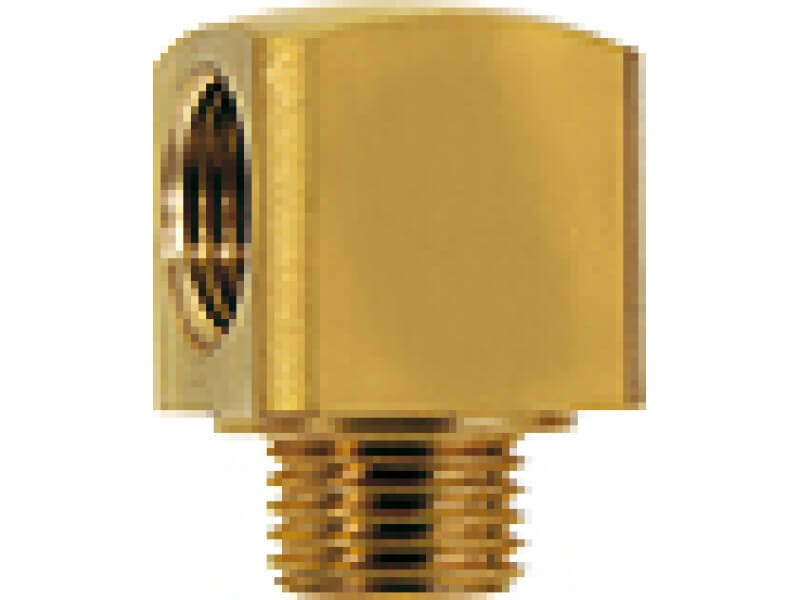

| 90° | 20 | G 1/4'' | G 1/4'' | 29 | 53 |
W 14 IA-90 |
Właściwości użytych materiałów i zastosowanie.
Złączka montażowa z gwintem zewnętrznym i wewnętrznym, wykonana z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Elementy W IA posiadają z jednej strony gwint wewnętrzny, a z drugiej gwint zewnętrzny ustawione do siebie pod kątem 45° lu 90°. Elementy umożliwiają podłączanie gwintowanych elementów posiadanej armatury pod wymaganym kontem, bez potrzeby wymiany całych elementów, np. szybkozłączek. Dzięki temu można łatwo i szybko zmodyfikować posiadaną instalację do regulacji temperatury, przy jednocześnie niskich kosztach. Elementy te dzięki uniwersalności i wytrzymałości znajdą również zastosowanie w wielu gałęziach przemysłu, w warsztatach mechanicznych i hobbystycznych do zwiększenia możliwości montażowych używanych urządzeń i instalacji przesyłowych.
Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Dostępne warianty produktu:
-
typ45°
-
SW20
-
gwint zewn.G 1/4''
-
gwint wewn.G 1/4''
-
L29
-
waga [g]42
-
typ90°
-
SW20
-
gwint zewn.G 1/4''
-
gwint wewn.G 1/4''
-
L29
-
waga [g]53
