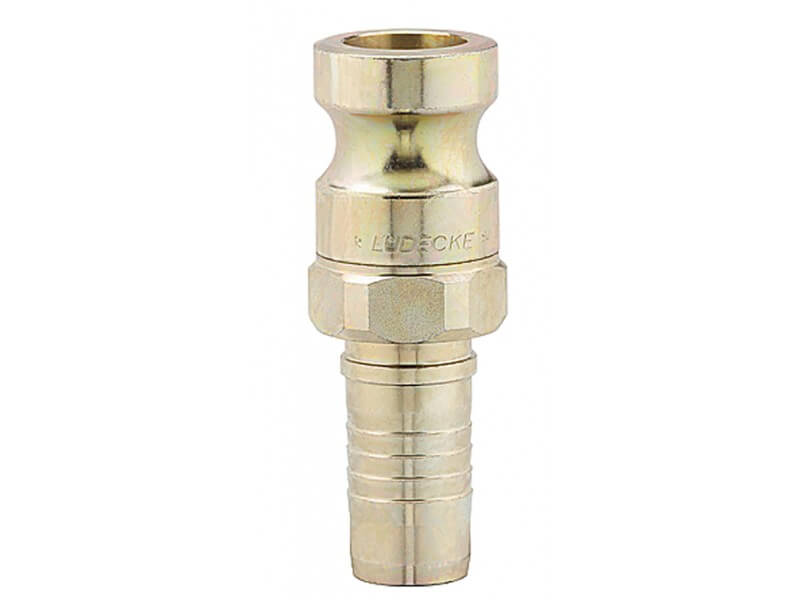

Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE

Złącze do tynkowania, system 22, część męska, wtyk z króćcem do stalowych tulei zaciskowych, z pełnym przelotem. Przeznaczone do przesyłu betonu, zapraw murarskich, tynków czy wylewek w budownictwie i transporcie materiałów budowlanych. Wykonane z żeliwa ciągliwego i stali ocynkowanej z żółtą pasywacją. Złącze sztywne lub obrotowe. Złącze nie jest kompatybilne z systemem "KAMLOK". Certyfikowane przez TÜV SÜD.

Czytaj więcej >>

  • Złącze męskie z króćcem do montażu węża na tuleję stalową.
  • Ciśnienie robocze [bar]: 50.
  • Temperatura pracy [°C]: -40 do +90
  • Materiał: żeliwo ciągliwe / stal.
  • Medium: zaprawy budowlane, beton.
  • Certyfikowane przez TÜV SÜD
  • System 22

Ø węża

typ

AD

L L1 przelot

uwagi

waga

[g]

nr artykułu

system 22

25x7 25 35,5 100 44 20 PH-X25 305 VSTP 25
25x7 X25 41 104 44 24 PH-X25 339 VSTP-X25
25x7 X25 41 115 45,5 24 PH-X25 DR 380 VSTP-X25-DR
35x7 35 49,5 107 50 30 PH-35 522 VSTP 35
35x7 35 49,5 135 50 30 PH-35 DR 740 VSTP 35-DR
38x7 35 49,5 107 50 33 PH-38 472 VSTP 38/35
42x7 42 54 106 50 38 PH-42 475 VSTP 42
50x9 50 63 113 55 44 PH-50 758 VSTP 50
50x9 50 63 145 55 43 PH-50 DR 1020 VSTP 50-DR
  • uwagi - numer katalogowy tulei zaciskowej.
  • Typ 42 pod obejmy skorupowe wg DIN EN 14420-7, DN 40
  • Złącza z numerem artykułu zakończonym na DR, są złączami obrotowymi, pozostałe sztywnymi.

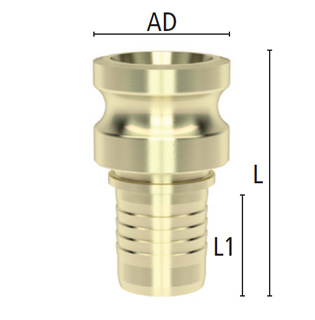

zlacza-przemysl-beton-ludecke-system22zlacza-przemysl-beton-ludecke-wymiary-vstp-przelot

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącze męskie do betonu z króćcem pod tuleje zaciskowe ze stali ocynkowanej, z wtykiem z żeliwa ciągliwego.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

Normy

zlacza-przemysl-beton-ludecke-certyfikat-sud

Produkt jest certyfikowany przez TÜV SÜD. Te znaki certyfikacyjne są powszechnie uznawanymi i szanowanymi symbolami zaufania. Dają gwarancję spełniania międzynarodowych standardów jakości i bezpieczeństwa. Firma ta, jest niezależnym podmiotem, badającym, testującym i oceniającym produkty na całym świecie, pod kątem spełniania norm i parametrów od wymagających tego produktów, takich jak złącza do betonu. Ośmiokątne logo umieszczane jest na każdym certyfikowanym produkcie stanowi podstawę spełnienia najwyższej jakości wykonania.

Zastosowanie

Złącza do betonu część męska w systemie 22 z króćcem pod tuleje zaciskowe - LUDECKE przeznaczone są do uzbrajania węży transportujących gotowe materiały budowlane, takie jak beton, zaprawy murarskie czy wylewki używane w budownictwie wszelkiego typu. Złącza bywają mylone z systemem "Kamlock", jednak nie są z nim kompatybilne. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć (tzw. hebli), blokad krzywkowych.

Dzięki specjalnemu profilowi króćca, który dopasowany jest do zakuwania węży w tuleje zaciskowe, zyskujemy pewność, że przewody nie ześlizgną się podczas pracy z wysokim ciśnieniem ze złącza. Na króćcu, znajduje się specjalny pierścień, na którym zaczepia się wewnętrzny pierścień znajdujący się wewnątrz tulei. Przy zakuwaniu należy pamiętać, aby pierścień ten był odsłonięty, aby wąż mógł się właściwie ułożyć podczas zaciskania, i aby go nie uszkodzić. Właściwe tuleje zaciskowe do tych złączy znajdują się tutaj >>>

Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.


Dostępne warianty produktu:

Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu system 22
VSTP 25
  • Ø węża
    25x7
  • typ
    25
  • AD
    35,5
  • L
    100
  • L1
    44
  • przelot
    20
  • uwagi
    PH-X25
  • waga [g]
    305
Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu system 22
VSTP-X25
  • Ø węża
    25x7
  • typ
    X25
  • AD
    41
  • L
    104
  • L1
    44
  • przelot
    24
  • uwagi
    PH-X25
  • waga [g]
    339
Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu system 22
VSTP-X25-DR
  • Ø węża
    25x7
  • typ
    X25
  • AD
    41
  • L
    115
  • L1
    45,5
  • przelot
    24
  • uwagi
    PH-X25 DR
  • waga [g]
    380
Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu system 22
VSTP 35
  • Ø węża
    35x7
  • typ
    35
  • AD
    49,5
  • L
    107
  • L1
    50
  • przelot
    30
  • uwagi
    PH-35
  • waga [g]
    522
Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu system 22
VSTP 35-DR
  • Ø węża
    35x7
  • typ
    35
  • AD
    49,5
  • L
    135
  • L1
    50
  • przelot
    30
  • uwagi
    PH-35 DR
  • waga [g]
    740
Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu system 22
VSTP 38/35
  • Ø węża
    38x7
  • typ
    35
  • AD
    49,5
  • L
    107
  • L1
    50
  • przelot
    33
  • uwagi
    PH-38
  • waga [g]
    472
Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu system 22
VSTP 42
  • Ø węża
    42x7
  • typ
    42
  • AD
    54
  • L
    106
  • L1
    50
  • przelot
    38
  • uwagi
    PH-42
  • waga [g]
    475
Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu system 22
VSTP 50
  • Ø węża
    50x9
  • typ
    50
  • AD
    63
  • L
    113
  • L1
    55
  • przelot
    44
  • uwagi
    PH-50
  • waga [g]
    758
Złączka do Tynkowania - Część Męska - do Węża - pod Tuleję Zaciskową - System 22 - z Pełnym Przelotem - Typ VSTP - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu system 22
VSTP 50-DR
  • Ø węża
    50x9
  • typ
    50
  • AD
    63
  • L
    145
  • L1
    55
  • przelot
    43
  • uwagi
    PH-50 DR
  • waga [g]
    1020
