Złącze Zaślepiające GEKA - Korek GEKA - z Mosiądzu

Ciśnienie robocze [bar]: 10 Temperatura pracy [°C]: do +95. Materiał: mosiądz. Medium: woda. Rozstaw kłów [mm]: 40. Uszczelnienie: guma NBR.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 10
  • Temperatura pracy [°C]: do +95.
  • Materiał: mosiądz.
  • Medium: woda.
  • Rozstaw kłów [mm]: 40.
  • Uszczelnienie: guma NBR.
nazwa nr artykułu
zaślepka 5313 000040

Właściwości użytych materiałów i zastosowanie.

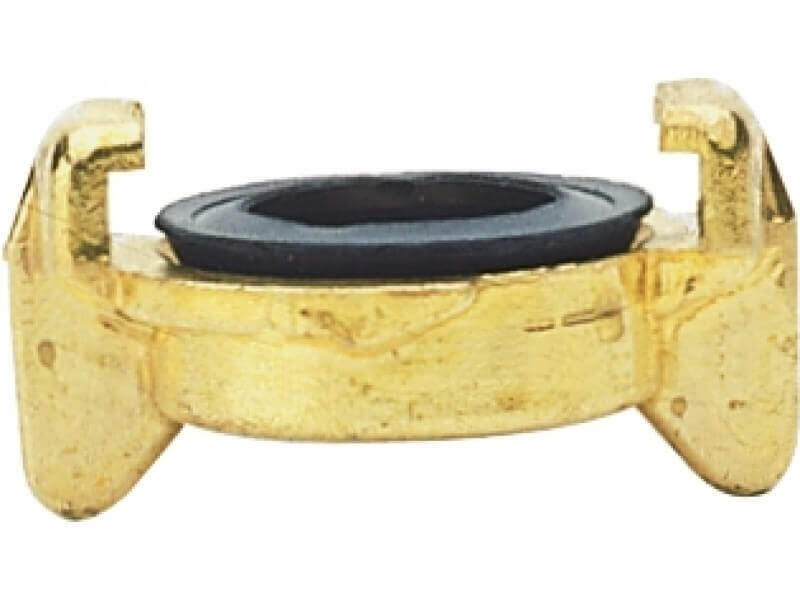

Złącze kłowe Geka zaślepiające z otworem na łańcuch zbudowane jest z mosiądzu, z czarną uszczelką z NBR.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Z uwagi na właściwości chemiczne mosiądzu, jest on narażony na niebezpieczne zjawisko odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Należy również pamiętać, iż mosiądz ulega tzw. "korozji naprężeniowej”, na którą szczególnie są narażone elementy armatury już na etapie nieprawidłowego montażu przewodów. Aktualnie w mosiądzu stosowanym do wyrobu armatury do przesyłu, zwłaszcza wody, nie używa się szkodliwego dla zdrowia ołowiu, który zastępuje się arsenem.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych.

Uszczelki wykonane z NBR zwanym potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie:

System złączy kłowych opiera się na idei symetrycznych końcówek, dzięki czemu nie ma rozróżnienia na części wtykowe (męskie) i gniazda (żeńskie). System ten został opracowany i opatentowany w 1932 przez firmę KARASTO, pod handlową nazwą GEKA i właśnie pod tą nazwą jest on szeroko rozpowszechniony wśród użytkowników. Złącza te posiadają dwa charakterystyczne zaczepy, zwane popularnie kłami, zachodzącymi na występy złącza. Sprawia to wysoką ergonomię i szybkość łączenia ich ze sobą dzięki dociśnięciu obu części do siebie i obrotowi zamykającemu i uszczelniającymi połączenie. Istotne jest, że łączy się ze sobą elementy tego samego typu, o jednakowym rozstawie wewnętrznym zaczepów (kłów). Szeroka gama kombinacji charakterystycznej końcówki z kłami, z króćcami o różnych rozmiarach, oraz gwintami męskimi i żeńskimi umożliwiają łatwe wprowadzenie sytemu do istniejących rozwiązań innego typu. System ten znalazł szerokie zastosowanie zarówno w przemyśle jak i budownictwie. Często znajdują zastosowanie również w przydomowych ogrodach, w sadownictwie, rolnictwie i wszędzie tam gdzie przesyła się wodę i powietrze, również przy rozwiązaniach ciśnieniowych do 10 bar.


Dostępne warianty produktu:

Złącze Zaślepiające GEKA - Korek GEKA - z Mosiądzu
nr artykułu
5313 000040
  • nazwa
    zaślepka
