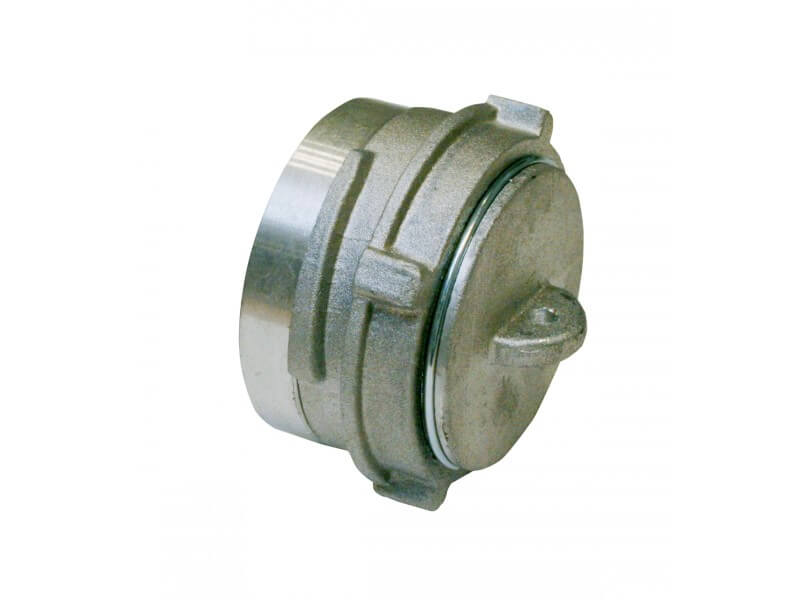

Złącze Zamykające GUILLEMIN - Złącze Francuskie - z Pierścieniem Blokującym - z Aluminium
Materiał: aluminium w stanie T6 o wysokiej odporności na uderzenia (studzone po procesie formowania na gorąco i następnie sztucznie starzone). Uszczelnienie: NBR w kolorze białym. Ciśnienie pracy [bar]: 16.
Czytaj więcej >>- Materiał: aluminium w stanie T6 o wysokiej odporności na uderzenia (studzone po procesie formowania na gorąco i następnie sztucznie starzone)
- Uszczelnienie: NBR w kolorze białym
- Ciśnienie pracy [bar]: 16
| rozmiar [mm] | waga [kg] | nr artykułu |
| 25 | 0,046 | 5728 025025 |
| 32 | 0,058 | 5728 032032 |
| 40 | 0,120 | 5728 038038 |
| 50 | 0,200 | 5728 050050 |
| 65 | 0,249 | 5728 063063 |
| 80 | 0,370 | 5728 075075 |
| 100 | 0,570 | 5728 100100 |
Właściwości użytych materiałów i zastosowanie.
Złącze zamykające (korek) "Guillemin" (francuskie) wykonane z aluminium, z białą uszczelką z NBR.
Ogólne właściwości materiałów:
Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie i niższych parametrach odpornościowych.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
System „Guillemin”, to system złączy we francuskim standardzie, zwanych w Polsce również jako „złącza francuskie”. Charakteryzują się budową symetryczną w części przyłączeniowej, tzn. nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów. Posiadają dwa zaczepy i obrotowy pierścień ryglujący. Aby zamknąć złącze, jego dwie symetryczne połówki z dwoma zaczepami łączy się ze sobą poprzez ich przyłożenie uszczelkami do siebie i obrócenie obu pierścieni ryglujących tak, aby zaczepiły o zaczepy. Do dociągnięcia połączenia należy użyć klucza hakowego do złączy, przekręcając pierścienie ryglujące o 90°. Złącza te znajdują zastosowanie w instalacjach do układów tłocznych i ssawno-tłocznych do wody, cieczy, węglowodorów, chemikaliów i materiałów sypkich (proszki, granulaty) w zależności od odporności materiału z którego są wykonane. Złącza te nie znajdują zastosowania w przesyle pary wodnej i płynnych gazów. Znaleźć je można w instalacjach przemysłowych, nawadniających, przeładunkowych, wyposażeniu cystern drogowych czy kolejowych. Złącza nadają się do pracy pod ciśnieniem, zarówno tłocznym jak i ssawnym, do przesyłu mediów płynnych i cieczy zależnie od materiału z którego są wykonane, ale również do substancji sypkich, proszków, granulatów etc.
Dostępne warianty produktu:
-
rozmiar [mm]25
-
waga [kg]0,046
-
rozmiar [mm]32
-
waga [kg]0,058
-
rozmiar [mm]40
-
waga [kg]0,120
-
rozmiar [mm]50
-
waga [kg]0,200
-
rozmiar [mm]65
-
waga [kg]0,249
-
rozmiar [mm]80
-
waga [kg]0,370
-
rozmiar [mm]100
-
waga [kg]0,570
