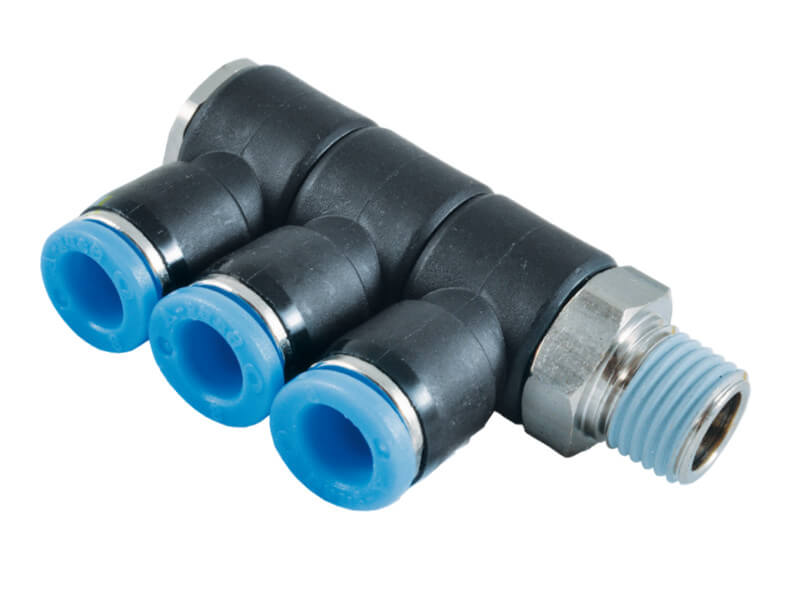

Złącze Wtykowe - Rozdzielacz Kątowy Obrotowy D3 - RQS - z Gwintem Zewnętrznym - Typ RQSLV3
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|
Ø wewn. [mm] |
gwint |
D1 [mm] |
długość gwintu |
L2 [mm] |
L3 [mm] |
L4 [mm] |
rozmiar klucza |
nr artykułu |
| 4 | R 1/8" | 11,5 | 7,5 | 14 | 15 | 15 | 12 | RQSLV3 184 |
| 4 | R 1/4" | 11,5 | 9,5 | 16,5 | 15 | 15 | 14 | RQSLV3 144 |
| 6 | R 1/8" | 13,5 | 7,5 | 14 | 15 | 15 | 12 | RQSLV3 186 |
| 6 | R 1/4" | 13,5 | 9,5 | 16,5 | 15 | 15 | 14 | RQSLV3 146 |
| 6 | R 3/8" | 13,5 | 10,5 | 18,5 | 15,7 | 15,7 | 19 | RQSLV3 386 |
| 8 | R 1/8" | 15 | 7,5 | 14,5 | 15 | 15 | 12 | RQSLV3 188 |
| 8 | R 1/4" | 15 | 9,5 | 17,5 | 15 | 15 | 14 | RQSLV3 148 |
| 8 | R 3/8" | 15 | 10,5 | 18,5 | 15,7 | 15,7 | 19 | RQSLV3 388 |
| 8 | R 1/2" | 15 | 13,5 | 25,5 | 21,5 | 21,5 | 24 | RQSLV3 128 |
| 10 | R 1/8" | 19 | 7,5 | 18 | 19 | 19 | 12 | RQSLV3 1810 |
| 10 | R 1/4" | 19 | 9,5 | 18,5 | 21,5 | 21,5 | 14 | RQSLV3 1410 |
| 10 | R 3/8" | 19 | 10,5 | 20,5 | 21,5 | 21,5 | 19 | RQSLV3 3810 |
| 10 | R 1/2" | 19 | 13,5 | 25,5 | 21,5 | 21,5 | 24 | RQSLV3 1210 |
| 12 | R 1/4" | 21,5 | 9,5 | 18,5 | 21,5 | 21,5 | 14 | RQSLV3 1412 |
| 12 | R 3/8" | 21,5 | 10,5 | 22 | 21,5 | 21,5 | 19 | RQSLV3 3812 |
| 12 | R 1/2" | 21,5 | 13,5 | 25,5 | 21,5 | 21,5 | 24 | RQSLV3 1212 |
Dostępne warianty produktu:
RQSLV3 184
-
Ø wewn. [mm]4
-
gwintR 1/8"
-
D1 [mm]11,5
-
długość gwintu7,5
-
L2 [mm]14
-
L3 [mm]15
-
L4 [mm]15
-
rozmiar klucza12
RQSLV3 144
-
Ø wewn. [mm]4
-
gwintR 1/4"
-
D1 [mm]11,5
-
długość gwintu9,5
-
L2 [mm]16,5
-
L3 [mm]15
-
L4 [mm]15
-
rozmiar klucza14
RQSLV3 186
-
Ø wewn. [mm]6
-
gwintR 1/8"
-
D1 [mm]13,5
-
długość gwintu7,5
-
L2 [mm]14
-
L3 [mm]15
-
L4 [mm]15
-
rozmiar klucza12
RQSLV3 146
-
Ø wewn. [mm]6
-
gwintR 1/4"
-
D1 [mm]13,5
-
długość gwintu9,5
-
L2 [mm]16,5
-
L3 [mm]15
-
L4 [mm]15
-
rozmiar klucza14
RQSLV3 386
-
Ø wewn. [mm]6
-
gwintR 3/8"
-
D1 [mm]13,5
-
długość gwintu10,5
-
L2 [mm]18,5
-
L3 [mm]15,7
-
L4 [mm]15,7
-
rozmiar klucza19
RQSLV3 188
-
Ø wewn. [mm]8
-
gwintR 1/8"
-
D1 [mm]15
-
długość gwintu7,5
-
L2 [mm]14,5
-
L3 [mm]15
-
L4 [mm]15
-
rozmiar klucza12
RQSLV3 148
-
Ø wewn. [mm]8
-
gwintR 1/4"
-
D1 [mm]15
-
długość gwintu9,5
-
L2 [mm]17,5
-
L3 [mm]15
-
L4 [mm]15
-
rozmiar klucza14
RQSLV3 388
-
Ø wewn. [mm]8
-
gwintR 3/8"
-
D1 [mm]15
-
długość gwintu10,5
-
L2 [mm]18,5
-
L3 [mm]15,7
-
L4 [mm]15,7
-
rozmiar klucza19
RQSLV3 128
-
Ø wewn. [mm]8
-
gwintR 1/2"
-
D1 [mm]15
-
długość gwintu13,5
-
L2 [mm]25,5
-
L3 [mm]21,5
-
L4 [mm]21,5
-
rozmiar klucza24
RQSLV3 1810
-
Ø wewn. [mm]10
-
gwintR 1/8"
-
D1 [mm]19
-
długość gwintu7,5
-
L2 [mm]18
-
L3 [mm]19
-
L4 [mm]19
-
rozmiar klucza12
RQSLV3 1410
-
Ø wewn. [mm]10
-
gwintR 1/4"
-
D1 [mm]19
-
długość gwintu9,5
-
L2 [mm]18,5
-
L3 [mm]21,5
-
L4 [mm]21,5
-
rozmiar klucza14
RQSLV3 3810
-
Ø wewn. [mm]10
-
gwintR 3/8"
-
D1 [mm]19
-
długość gwintu10,5
-
L2 [mm]20,5
-
L3 [mm]21,5
-
L4 [mm]21,5
-
rozmiar klucza19
RQSLV3 1210
-
Ø wewn. [mm]10
-
gwintR 1/2"
-
D1 [mm]19
-
długość gwintu13,5
-
L2 [mm]25,5
-
L3 [mm]21,5
-
L4 [mm]21,5
-
rozmiar klucza24
RQSLV3 1412
-
Ø wewn. [mm]12
-
gwintR 1/4"
-
D1 [mm]21,5
-
długość gwintu9,5
-
L2 [mm]18,5
-
L3 [mm]21,5
-
L4 [mm]21,5
-
rozmiar klucza14
RQSLV3 3812
-
Ø wewn. [mm]12
-
gwintR 3/8"
-
D1 [mm]21,5
-
długość gwintu10,5
-
L2 [mm]22
-
L3 [mm]21,5
-
L4 [mm]21,5
-
rozmiar klucza19
RQSLV3 1212
-
Ø wewn. [mm]12
-
gwintR 1/2"
-
D1 [mm]21,5
-
długość gwintu13,5
-
L2 [mm]25,5
-
L3 [mm]21,5
-
L4 [mm]21,5
-
rozmiar klucza24
