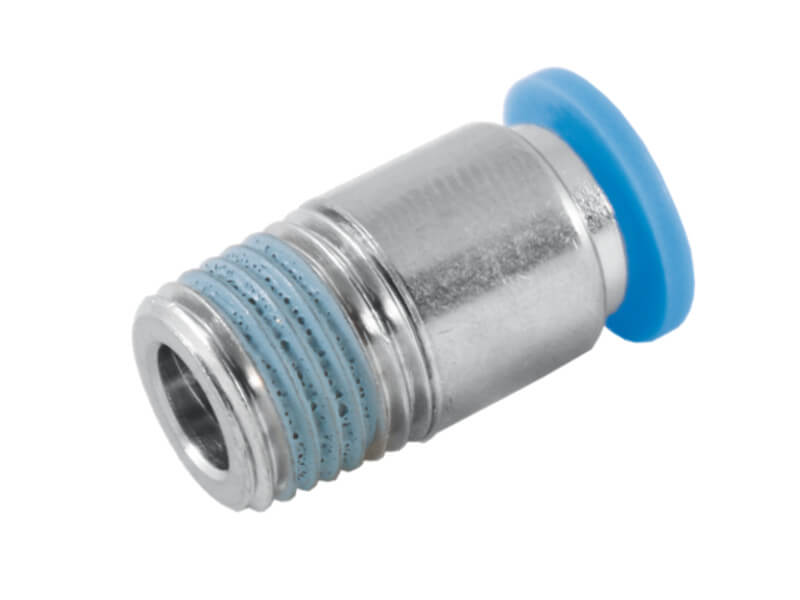

Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I

uzupełnić


Przeznaczenie: Powietrze Złącze Wtykowe Proste pod Imbus - Wymiary
Ciśnienie robocze: 10 bar
Podciśnienie: 750 mmHg (10 Torr)
Temperatura Pracy: od -0°C do +60°C
Zalecane Przewody: z Poliuretanu, z Poliamidu

Ø wewn.

[mm]

gwint

D1 [mm]

długość

gwintu

długość

całkowita [mm]

rozmiar

imbusa

nr

artykułu

4 M 5 10 3,5 20,3 2 RQSG M54I
4 M 6 10 4 20,8 2 RQSG M64I
4 R 1/8" 10 7,5 20 3 RQSG 184I
4 R 1/4" 14 9,5 18 3 RQSG 144I
6 M 5 12 3,5 21 2 RQSG M56I
6 M 6 12 4 21 2 RQSG M66I
6 R 1/8" 12 7,5 20,5 4 RQSG 186I
6 R 1/4" 14 9,5 22,5 4 RQSG 146I
6 R 3/8" 17 10,5 20,5 4 RQSG 386I
6 R 1/2" 21 13,5 24,5 4 RQSG 126I
8 R 1/8" 14 7,5 25,5 5 RQSG 188I
8 R 1/4" 14 9,5 24,5 5 RQSG 148I
8 R 3/8" 17 10,5 21,5 6 RQSG 388I
8 R 1/2" 21 13,5 25,5 6 RQSG 128I
10 R 1/8" 17 7,5 29,5 5 RQSG 1810I
10 R 1/4" 17 9,5 31 6 RQSG 1410I
10 R 3/8" 17 10,5 28,5 8 RQSG 3810I
10 R 1/2" 21 13,5 26,5 8 RQSG 1210I
12 R 1/8" 21 7,5 31 5 RQSG 1812I
12 R 1/4" 21 9,5 33 6 RQSG 1412I
12 R 3/8" 21 10,5 30 8 RQSG 3812I
12 R 1/2" 21 13,5 32,5 8 RQSG 1212I


Dostępne warianty produktu:

Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG M54I
  • Ø wewn. [mm]
    4
  • gwint
    M 5
  • D1 [mm]
    10
  • długość gwintu
    3,5
  • długość całkowita [mm]
    20,3
  • rozmiar imbusa
    2
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG M64I
  • Ø wewn. [mm]
    4
  • gwint
    M 6
  • D1 [mm]
    10
  • długość gwintu
    4
  • długość całkowita [mm]
    20,8
  • rozmiar imbusa
    2
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 184I
  • Ø wewn. [mm]
    4
  • gwint
    R 1/8"
  • D1 [mm]
    10
  • długość gwintu
    7,5
  • długość całkowita [mm]
    20
  • rozmiar imbusa
    3
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 144I
  • Ø wewn. [mm]
    4
  • gwint
    R 1/4"
  • D1 [mm]
    14
  • długość gwintu
    9,5
  • długość całkowita [mm]
    18
  • rozmiar imbusa
    3
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG M56I
  • Ø wewn. [mm]
    6
  • gwint
    M 5
  • D1 [mm]
    12
  • długość gwintu
    3,5
  • długość całkowita [mm]
    21
  • rozmiar imbusa
    2
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG M66I
  • Ø wewn. [mm]
    6
  • gwint
    M 6
  • D1 [mm]
    12
  • długość gwintu
    4
  • długość całkowita [mm]
    21
  • rozmiar imbusa
    2
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 186I
  • Ø wewn. [mm]
    6
  • gwint
    R 1/8"
  • D1 [mm]
    12
  • długość gwintu
    7,5
  • długość całkowita [mm]
    20,5
  • rozmiar imbusa
    4
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 146I
  • Ø wewn. [mm]
    6
  • gwint
    R 1/4"
  • D1 [mm]
    14
  • długość gwintu
    9,5
  • długość całkowita [mm]
    22,5
  • rozmiar imbusa
    4
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 386I
  • Ø wewn. [mm]
    6
  • gwint
    R 3/8"
  • D1 [mm]
    17
  • długość gwintu
    10,5
  • długość całkowita [mm]
    20,5
  • rozmiar imbusa
    4
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 126I
  • Ø wewn. [mm]
    6
  • gwint
    R 1/2"
  • D1 [mm]
    21
  • długość gwintu
    13,5
  • długość całkowita [mm]
    24,5
  • rozmiar imbusa
    4
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 188I
  • Ø wewn. [mm]
    8
  • gwint
    R 1/8"
  • D1 [mm]
    14
  • długość gwintu
    7,5
  • długość całkowita [mm]
    25,5
  • rozmiar imbusa
    5
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 148I
  • Ø wewn. [mm]
    8
  • gwint
    R 1/4"
  • D1 [mm]
    14
  • długość gwintu
    9,5
  • długość całkowita [mm]
    24,5
  • rozmiar imbusa
    5
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 388I
  • Ø wewn. [mm]
    8
  • gwint
    R 3/8"
  • D1 [mm]
    17
  • długość gwintu
    10,5
  • długość całkowita [mm]
    21,5
  • rozmiar imbusa
    6
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 128I
  • Ø wewn. [mm]
    8
  • gwint
    R 1/2"
  • D1 [mm]
    21
  • długość gwintu
    13,5
  • długość całkowita [mm]
    25,5
  • rozmiar imbusa
    6
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 1810I
  • Ø wewn. [mm]
    10
  • gwint
    R 1/8"
  • D1 [mm]
    17
  • długość gwintu
    7,5
  • długość całkowita [mm]
    29,5
  • rozmiar imbusa
    5
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 1410I
  • Ø wewn. [mm]
    10
  • gwint
    R 1/4"
  • D1 [mm]
    17
  • długość gwintu
    9,5
  • długość całkowita [mm]
    31
  • rozmiar imbusa
    6
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 3810I
  • Ø wewn. [mm]
    10
  • gwint
    R 3/8"
  • D1 [mm]
    17
  • długość gwintu
    10,5
  • długość całkowita [mm]
    28,5
  • rozmiar imbusa
    8
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 1210I
  • Ø wewn. [mm]
    10
  • gwint
    R 1/2"
  • D1 [mm]
    21
  • długość gwintu
    13,5
  • długość całkowita [mm]
    26,5
  • rozmiar imbusa
    8
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 1812I
  • Ø wewn. [mm]
    12
  • gwint
    R 1/8"
  • D1 [mm]
    21
  • długość gwintu
    7,5
  • długość całkowita [mm]
    31
  • rozmiar imbusa
    5
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 1412I
  • Ø wewn. [mm]
    12
  • gwint
    R 1/4"
  • D1 [mm]
    21
  • długość gwintu
    9,5
  • długość całkowita [mm]
    33
  • rozmiar imbusa
    6
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 3812I
  • Ø wewn. [mm]
    12
  • gwint
    R 3/8"
  • D1 [mm]
    21
  • długość gwintu
    10,5
  • długość całkowita [mm]
    30
  • rozmiar imbusa
    8
Złącze Wtykowe Proste - RQS - z Gwintem Zewnętrznym - Klucz Imbus - Typ RQSG I
nr artykułu
RQSG 1212I
  • Ø wewn. [mm]
    12
  • gwint
    R 1/2"
  • D1 [mm]
    21
  • długość gwintu
    13,5
  • długość całkowita [mm]
    32,5
  • rozmiar imbusa
    8
