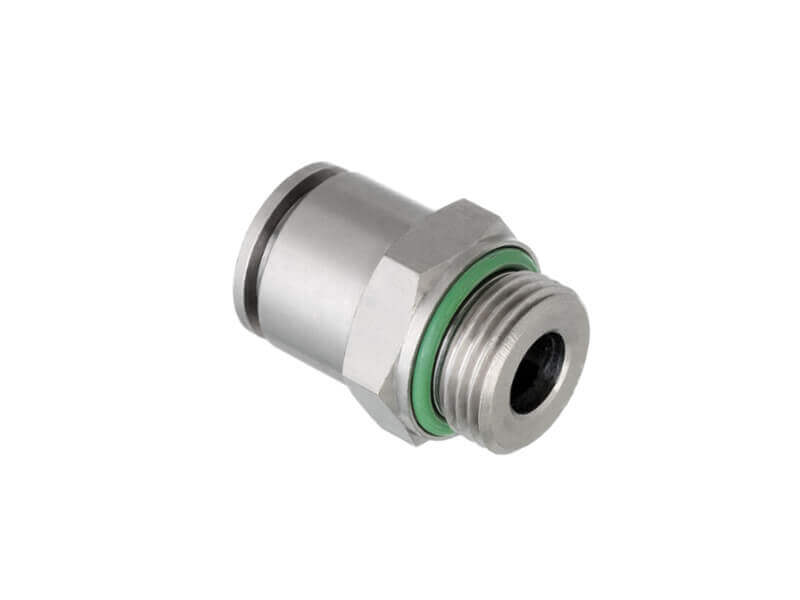

Złącze Wtykowe Proste Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSG GVM
uzupełnić
| Przeznaczenie: |
Powietrze, woda, olej napędowy, olej mineralny, nieagresywne media płynne i gazowe |
 |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z PU, PA, PVDF, PTFE, PE |
|
D [mm] |
gwint |
D2 [mm] |
D3 [mm] |
L1 [mm] |
L2 [mm] |
rozmiar klucza |
nr artykułu |
| 4 | M 5 | 8 | 9 | 3,5 | 20,2 | 10 | RQSGM 54 VM |
| 4 | G1/8 | 8,5 | 14 | 5,5 | 19,4 | 10 | RQSG 184 GVM |
| 4 | G1/4 | 8,5 | 17 | 7,5 | 21 | 10 | RQSG 144 GVM |
| 6 | G1/8 | 12 | 14 | 5,5 | 23,8 | 12 | RQSG 186 GVM |
| 6 | G1/4 | 12 | 17 | 7,5 | 22,5 | 12 | RQSG 146 GVM |
| 6 | G3/8 | 12 | 20 | 7,5 | 21,5 | 12 | RQSG 386 GVM |
| 6 | G1/2 | 12 | 24 | 10 | 23 | 12 | RQSG 126 GVM |
| 8 | G1/8 | 14 | 14 | 5,5 | 28 | 14 | RQSG 188 GVM |
| 8 | G1/4 | 14 | 17 | 7,5 | 27 | 14 | RQSG 148 GVM |
| 8 | G3/8 | 14 | 20 | 7,5 | 22,4 | 14 | RQSG 388 GVM |
| 8 | G1/2 | 14 | 24 | 10 | 24 | 14 | RQSG 128 GVM |
| 10 | G1/8 | 16 | 14 | 5,5 | 30 | 16 | RQSG 1810 GVM |
| 10 | G1/4 | 16 | 17 | 7,5 | 32 | 17 | RQSG 1410 GVM |
| 10 | G3/8 | 16 | 20 | 7,5 | 28 | 17 | RQSG 3810 GVM |
| 10 | G1/2 | 16 | 24 | 10 | 24,5 | 17 | RQSG 1210 GVM |
| 12 | G1/4 | 18 | 17 | 7,5 | 33,7 | 19 | RQSG 1412 GVM |
| 12 | G3/8 | 18 | 20 | 7,5 | 29,7 | 20 | RQSG 3812 GVM |
| 12 | G1/2 | 18 | 24 | 10 | 28 | 19 | RQSG 1212 GVM |
Dostępne warianty produktu:
RQSGM 54 VM
-
D [mm]4
-
gwintM 5
-
D2 [mm]8
-
D3 [mm]9
-
L1 [mm]3,5
-
L2 [mm]20,2
-
rozmiar klucza10
RQSG 184 GVM
-
D [mm]4
-
gwintG1/8
-
D2 [mm]8,5
-
D3 [mm]14
-
L1 [mm]5,5
-
L2 [mm]19,4
-
rozmiar klucza10
RQSG 144 GVM
-
D [mm]4
-
gwintG1/4
-
D2 [mm]8,5
-
D3 [mm]17
-
L1 [mm]7,5
-
L2 [mm]21
-
rozmiar klucza10
RQSG 186 GVM
-
D [mm]6
-
gwintG1/8
-
D2 [mm]12
-
D3 [mm]14
-
L1 [mm]5,5
-
L2 [mm]23,8
-
rozmiar klucza12
RQSG 146 GVM
-
D [mm]6
-
gwintG1/4
-
D2 [mm]12
-
D3 [mm]17
-
L1 [mm]7,5
-
L2 [mm]22,5
-
rozmiar klucza12
RQSG 386 GVM
-
D [mm]6
-
gwintG3/8
-
D2 [mm]12
-
D3 [mm]20
-
L1 [mm]7,5
-
L2 [mm]21,5
-
rozmiar klucza12
RQSG 126 GVM
-
D [mm]6
-
gwintG1/2
-
D2 [mm]12
-
D3 [mm]24
-
L1 [mm]10
-
L2 [mm]23
-
rozmiar klucza12
RQSG 188 GVM
-
D [mm]8
-
gwintG1/8
-
D2 [mm]14
-
D3 [mm]14
-
L1 [mm]5,5
-
L2 [mm]28
-
rozmiar klucza14
RQSG 148 GVM
-
D [mm]8
-
gwintG1/4
-
D2 [mm]14
-
D3 [mm]17
-
L1 [mm]7,5
-
L2 [mm]27
-
rozmiar klucza14
RQSG 388 GVM
-
D [mm]8
-
gwintG3/8
-
D2 [mm]14
-
D3 [mm]20
-
L1 [mm]7,5
-
L2 [mm]22,4
-
rozmiar klucza14
RQSG 128 GVM
-
D [mm]8
-
gwintG1/2
-
D2 [mm]14
-
D3 [mm]24
-
L1 [mm]10
-
L2 [mm]24
-
rozmiar klucza14
RQSG 1810 GVM
-
D [mm]10
-
gwintG1/8
-
D2 [mm]16
-
D3 [mm]14
-
L1 [mm]5,5
-
L2 [mm]30
-
rozmiar klucza16
RQSG 1410 GVM
-
D [mm]10
-
gwintG1/4
-
D2 [mm]16
-
D3 [mm]17
-
L1 [mm]7,5
-
L2 [mm]32
-
rozmiar klucza17
RQSG 3810 GVM
-
D [mm]10
-
gwintG3/8
-
D2 [mm]16
-
D3 [mm]20
-
L1 [mm]7,5
-
L2 [mm]28
-
rozmiar klucza17
RQSG 1210 GVM
-
D [mm]10
-
gwintG1/2
-
D2 [mm]16
-
D3 [mm]24
-
L1 [mm]10
-
L2 [mm]24,5
-
rozmiar klucza17
RQSG 1412 GVM
-
D [mm]12
-
gwintG1/4
-
D2 [mm]18
-
D3 [mm]17
-
L1 [mm]7,5
-
L2 [mm]33,7
-
rozmiar klucza19
RQSG 3812 GVM
-
D [mm]12
-
gwintG3/8
-
D2 [mm]18
-
D3 [mm]20
-
L1 [mm]7,5
-
L2 [mm]29,7
-
rozmiar klucza20
RQSG 1212 GVM
-
D [mm]12
-
gwintG1/2
-
D2 [mm]18
-
D3 [mm]24
-
L1 [mm]10
-
L2 [mm]28
-
rozmiar klucza19
