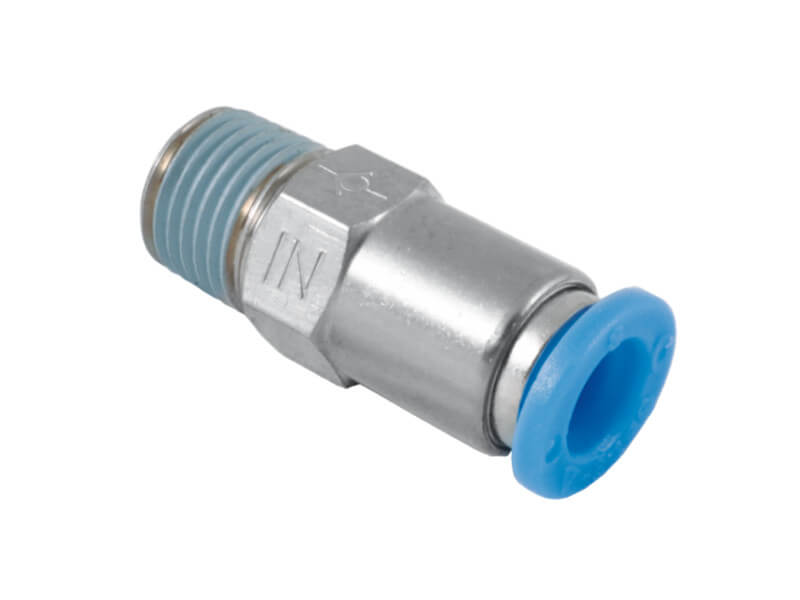

Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC

uzupełnić


Przeznaczenie: Powietrze Złącze Wtykowe Proste RQS z Zaworem Zwrotnym z GZ - RQVC
Ciśnienie robocze: 10 bar
Podciśnienie: 750 mmHg (10 Torr)
Temperatura Pracy: od -0°C do +60°C
Zalecane Przewody: z Poliuretanu, z Poliamidu

D [mm]

gwint

P [mm]

L1

[mm]

długość

całkowita [mm]

rozmiar

klucza

nr

artykułu

4 M 5 10 3,5 31 10 RQVC M54A
4 M 6 10 4 31,5 10 RQVC M64A
4 R1/8 10 7,5 27 10 RQVC 184A
6 R1/8 12 7,5 32 12 RQVC 186A
6 R1/4 12 9,5 32 14 RQVC 146A
8 R1/8 14 7,5 35 14 RQVC 188A
8 R1/4 14 9,5 37 14 RQVC 148A
10 R3/8 17 10,5 56 17 RQVC 3810A
10 R1/2 17 13,5 59 21 RQVC 1210A
12 R3/8 20 10,5 62 21 RQVC 3812A
12 R1/2 20 13,5 65 21 RQVC 1212A


Dostępne warianty produktu:

Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC M54A
  • D [mm]
    4
  • gwint
    M 5
  • P [mm]
    10
  • L1 [mm]
    3,5
  • długość całkowita [mm]
    31
  • rozmiar klucza
    10
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC M64A
  • D [mm]
    4
  • gwint
    M 6
  • P [mm]
    10
  • L1 [mm]
    4
  • długość całkowita [mm]
    31,5
  • rozmiar klucza
    10
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC 184A
  • D [mm]
    4
  • gwint
    R1/8
  • P [mm]
    10
  • L1 [mm]
    7,5
  • długość całkowita [mm]
    27
  • rozmiar klucza
    10
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC 186A
  • D [mm]
    6
  • gwint
    R1/8
  • P [mm]
    12
  • L1 [mm]
    7,5
  • długość całkowita [mm]
    32
  • rozmiar klucza
    12
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC 146A
  • D [mm]
    6
  • gwint
    R1/4
  • P [mm]
    12
  • L1 [mm]
    9,5
  • długość całkowita [mm]
    32
  • rozmiar klucza
    14
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC 188A
  • D [mm]
    8
  • gwint
    R1/8
  • P [mm]
    14
  • L1 [mm]
    7,5
  • długość całkowita [mm]
    35
  • rozmiar klucza
    14
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC 148A
  • D [mm]
    8
  • gwint
    R1/4
  • P [mm]
    14
  • L1 [mm]
    9,5
  • długość całkowita [mm]
    37
  • rozmiar klucza
    14
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC 3810A
  • D [mm]
    10
  • gwint
    R3/8
  • P [mm]
    17
  • L1 [mm]
    10,5
  • długość całkowita [mm]
    56
  • rozmiar klucza
    17
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC 1210A
  • D [mm]
    10
  • gwint
    R1/2
  • P [mm]
    17
  • L1 [mm]
    13,5
  • długość całkowita [mm]
    59
  • rozmiar klucza
    21
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC 3812A
  • D [mm]
    12
  • gwint
    R3/8
  • P [mm]
    20
  • L1 [mm]
    10,5
  • długość całkowita [mm]
    62
  • rozmiar klucza
    21
Złącze Proste Wtykowe INPUT - z Zaworem Zwrotnym - z Gwintem Zewnętrznym - RQS - Typ RQVC
nr artykułu
RQVC 1212A
  • D [mm]
    12
  • gwint
    R1/2
  • P [mm]
    20
  • L1 [mm]
    13,5
  • długość całkowita [mm]
    65
  • rozmiar klucza
    21
