Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG

uzupełnić


Przeznaczenie: Powietrze Złącze Wtykowe Proste - Symetryczne RQSG
Ciśnienie robocze: 10 bar
Podciśnienie: 750 mmHg (10 Torr)
Temperatura Pracy: od -0°C do +60°C
Zalecane Przewody: z Poliuretanu, z Poliamidu

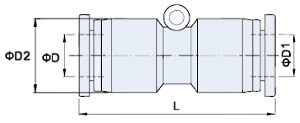

D [mm]

D1 [mm]

D2 [mm]

długość

całkowita [mm]

nr

artykułu

4 4 11,5 34 RQSG 40
6 6 135 35,5 RQSG 60
8 8 15 38,5 RQSG 80
10 10 19 48 RQSG 100
12 12 21,5 49 RQSG 120
14 14 23,5 50 RQSG 140
15 15 26,5 66 RQSG 150
16 16 26,5 66 RQSG 160
3/16 3/16 11 33 RQSG 3/16
1/4 1/4 13 34,5 RQSG 1/4
3/8 3/8 18,5 47 RQSG 3/8
1/2 1/2 21,5 48 RQSG 1/2


Dostępne warianty produktu:

Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 40
  • D [mm]
    4
  • D1 [mm]
    4
  • D2 [mm]
    11,5
  • długość całkowita [mm]
    34
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 60
  • D [mm]
    6
  • D1 [mm]
    6
  • D2 [mm]
    135
  • długość całkowita [mm]
    35,5
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 80
  • D [mm]
    8
  • D1 [mm]
    8
  • D2 [mm]
    15
  • długość całkowita [mm]
    38,5
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 100
  • D [mm]
    10
  • D1 [mm]
    10
  • D2 [mm]
    19
  • długość całkowita [mm]
    48
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 120
  • D [mm]
    12
  • D1 [mm]
    12
  • D2 [mm]
    21,5
  • długość całkowita [mm]
    49
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 140
  • D [mm]
    14
  • D1 [mm]
    14
  • D2 [mm]
    23,5
  • długość całkowita [mm]
    50
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 150
  • D [mm]
    15
  • D1 [mm]
    15
  • D2 [mm]
    26,5
  • długość całkowita [mm]
    66
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 160
  • D [mm]
    16
  • D1 [mm]
    16
  • D2 [mm]
    26,5
  • długość całkowita [mm]
    66
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 3/16
  • D [mm]
    3/16
  • D1 [mm]
    3/16
  • D2 [mm]
    11
  • długość całkowita [mm]
    33
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 1/4
  • D [mm]
    1/4
  • D1 [mm]
    1/4
  • D2 [mm]
    13
  • długość całkowita [mm]
    34,5
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 3/8
  • D [mm]
    3/8
  • D1 [mm]
    3/8
  • D2 [mm]
    18,5
  • długość całkowita [mm]
    47
Złącze Wtykowe Proste - Dwustronne - Symetryczne - RQS - Typ RQSG
nr artykułu
RQSG 1/2
  • D [mm]
    1/2
  • D1 [mm]
    1/2
  • D2 [mm]
    21,5
  • długość całkowita [mm]
    48
