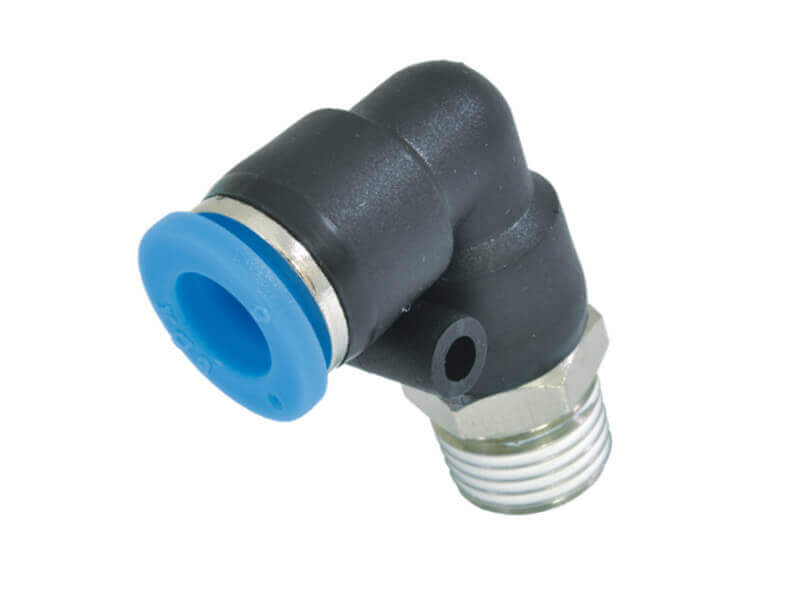

Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym - Typ RQSL
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|
Ø wewn. [mm] |
gwint |
D1 [mm] |
długość gwintu |
L2 [mm] |
L3 [mm] |
rozmiar klucza |
nr artykułu |
| 4 | M 5 | 11,5 | 3,5 | 21,3 | 19 | 10 | RQSL M54 |
| 4 | M 6 | 11,5 | 4 | 21,8 | 19 | 10 | RQSL M64 |
| 4 | R 1/8" | 11,5 | 7,5 | 23,8 | 19 | 10 | RQSL 184 |
| 4 | R 1/4" | 11,5 | 9,5 | 26,8 | 19 | 14 | RQSL 144 |
| 4 | R 3/8" | 11,5 | 10,5 | 28,3 | 19 | 17 | RQSL 384 |
| 6 | M 5 | 13,5 | 3,5 | 21,7 | 19,2 | 12 | RQSL M56 |
| 6 | M 6 | 13,5 | 4 | 22,2 | 19,2 | 12 | RQSL M66 |
| 6 | R 1/8" | 13,5 | 7,5 | 24,2 | 19,2 | 12 | RQSL 186 |
| 6 | R 1/4" | 13,5 | 9,5 | 26,7 | 19,2 | 14 | RQSL 146 |
| 6 | R 3/8" | 13,5 | 10,5 | 28,2 | 19,2 | 17 | RQSL 386 |
| 6 | R 1/2" | 13,5 | 13,5 | 31,7 | 19,2 | 21 | RQSL 126 |
| 8 | R 1/8" | 15 | 7,5 | 27,5 | 22,5 | 14 | RQSL 188 |
| 8 | R 1/4" | 15 | 9,5 | 29,5 | 22,5 | 14 | RQSL 148 |
| 8 | R 3/8" | 15 | 10,5 | 31 | 22,5 | 17 | RQSL 388 |
| 8 | R 1/2" | 15 | 13,5 | 34,5 | 22,5 | 21 | RQSL 128 |
| 10 | R 1/8" | 19 | 7,5 | 32,3 | 27,8 | 17 | RQSL 1810 |
| 10 | R 1/4" | 19 | 9,5 | 34,3 | 27,8 | 17 | RQSL 1410 |
| 10 | R 3/8" | 19 | 10,5 | 35,3 | 27,8 | 17 | RQSL 3810 |
| 10 | R 1/2" | 19 | 13,5 | 38,8 | 27,8 | 21 | RQSL 1210 |
| 12 | R 1/8" | 21,5 | 7,5 | 33,5 | 29,5 | 21 | RQSL 1812 |
| 12 | R 1/4" | 21,5 | 9,5 | 36 | 29,5 | 21 | RQSL 1412 |
| 12 | R 3/8" | 21,5 | 10,5 | 37 | 29,5 | 21 | RQSL 3812 |
| 12 | R 1/2" | 21,5 | 13,5 | 40 | 29,5 | 21 | RQSL 1212 |
| 14 | R 3/8" | 23,5 | 10,5 | 40,5 | 30,5 | 22 | RQSL 3814 |
| 14 | R 1/2" | 23,5 | 13,5 | 43,5 | 30,5 | 22 | RQSL 1214 |
| 16 | R 3/8" | 26,5 | 10,5 | 44 | 33 | 24 | RQSL 3816 |
| 16 | R 1/2" | 26,5 | 13,5 | 47 | 33 | 24 | RQSL 1216 |
Dostępne warianty produktu:
RQSL M54
-
Ø wewn. [mm]4
-
gwintM 5
-
D1 [mm]11,5
-
długość gwintu3,5
-
L2 [mm]21,3
-
L3 [mm]19
-
rozmiar klucza10
RQSL M64
-
Ø wewn. [mm]4
-
gwintM 6
-
D1 [mm]11,5
-
długość gwintu4
-
L2 [mm]21,8
-
L3 [mm]19
-
rozmiar klucza10
RQSL 184
-
Ø wewn. [mm]4
-
gwintR 1/8"
-
D1 [mm]11,5
-
długość gwintu7,5
-
L2 [mm]23,8
-
L3 [mm]19
-
rozmiar klucza10
RQSL 144
-
Ø wewn. [mm]4
-
gwintR 1/4"
-
D1 [mm]11,5
-
długość gwintu9,5
-
L2 [mm]26,8
-
L3 [mm]19
-
rozmiar klucza14
RQSL 384
-
Ø wewn. [mm]4
-
gwintR 3/8"
-
D1 [mm]11,5
-
długość gwintu10,5
-
L2 [mm]28,3
-
L3 [mm]19
-
rozmiar klucza17
RQSL M56
-
Ø wewn. [mm]6
-
gwintM 5
-
D1 [mm]13,5
-
długość gwintu3,5
-
L2 [mm]21,7
-
L3 [mm]19,2
-
rozmiar klucza12
RQSL M66
-
Ø wewn. [mm]6
-
gwintM 6
-
D1 [mm]13,5
-
długość gwintu4
-
L2 [mm]22,2
-
L3 [mm]19,2
-
rozmiar klucza12
RQSL 186
-
Ø wewn. [mm]6
-
gwintR 1/8"
-
D1 [mm]13,5
-
długość gwintu7,5
-
L2 [mm]24,2
-
L3 [mm]19,2
-
rozmiar klucza12
RQSL 146
-
Ø wewn. [mm]6
-
gwintR 1/4"
-
D1 [mm]13,5
-
długość gwintu9,5
-
L2 [mm]26,7
-
L3 [mm]19,2
-
rozmiar klucza14
RQSL 386
-
Ø wewn. [mm]6
-
gwintR 3/8"
-
D1 [mm]13,5
-
długość gwintu10,5
-
L2 [mm]28,2
-
L3 [mm]19,2
-
rozmiar klucza17
RQSL 126
-
Ø wewn. [mm]6
-
gwintR 1/2"
-
D1 [mm]13,5
-
długość gwintu13,5
-
L2 [mm]31,7
-
L3 [mm]19,2
-
rozmiar klucza21
RQSL 188
-
Ø wewn. [mm]8
-
gwintR 1/8"
-
D1 [mm]15
-
długość gwintu7,5
-
L2 [mm]27,5
-
L3 [mm]22,5
-
rozmiar klucza14
RQSL 148
-
Ø wewn. [mm]8
-
gwintR 1/4"
-
D1 [mm]15
-
długość gwintu9,5
-
L2 [mm]29,5
-
L3 [mm]22,5
-
rozmiar klucza14
RQSL 388
-
Ø wewn. [mm]8
-
gwintR 3/8"
-
D1 [mm]15
-
długość gwintu10,5
-
L2 [mm]31
-
L3 [mm]22,5
-
rozmiar klucza17
RQSL 128
-
Ø wewn. [mm]8
-
gwintR 1/2"
-
D1 [mm]15
-
długość gwintu13,5
-
L2 [mm]34,5
-
L3 [mm]22,5
-
rozmiar klucza21
RQSL 1810
-
Ø wewn. [mm]10
-
gwintR 1/8"
-
D1 [mm]19
-
długość gwintu7,5
-
L2 [mm]32,3
-
L3 [mm]27,8
-
rozmiar klucza17
RQSL 1410
-
Ø wewn. [mm]10
-
gwintR 1/4"
-
D1 [mm]19
-
długość gwintu9,5
-
L2 [mm]34,3
-
L3 [mm]27,8
-
rozmiar klucza17
RQSL 3810
-
Ø wewn. [mm]10
-
gwintR 3/8"
-
D1 [mm]19
-
długość gwintu10,5
-
L2 [mm]35,3
-
L3 [mm]27,8
-
rozmiar klucza17
RQSL 1210
-
Ø wewn. [mm]10
-
gwintR 1/2"
-
D1 [mm]19
-
długość gwintu13,5
-
L2 [mm]38,8
-
L3 [mm]27,8
-
rozmiar klucza21
RQSL 1812
-
Ø wewn. [mm]12
-
gwintR 1/8"
-
D1 [mm]21,5
-
długość gwintu7,5
-
L2 [mm]33,5
-
L3 [mm]29,5
-
rozmiar klucza21
RQSL 1412
-
Ø wewn. [mm]12
-
gwintR 1/4"
-
D1 [mm]21,5
-
długość gwintu9,5
-
L2 [mm]36
-
L3 [mm]29,5
-
rozmiar klucza21
RQSL 3812
-
Ø wewn. [mm]12
-
gwintR 3/8"
-
D1 [mm]21,5
-
długość gwintu10,5
-
L2 [mm]37
-
L3 [mm]29,5
-
rozmiar klucza21
RQSL 1212
-
Ø wewn. [mm]12
-
gwintR 1/2"
-
D1 [mm]21,5
-
długość gwintu13,5
-
L2 [mm]40
-
L3 [mm]29,5
-
rozmiar klucza21
RQSL 3814
-
Ø wewn. [mm]14
-
gwintR 3/8"
-
D1 [mm]23,5
-
długość gwintu10,5
-
L2 [mm]40,5
-
L3 [mm]30,5
-
rozmiar klucza22
RQSL 1214
-
Ø wewn. [mm]14
-
gwintR 1/2"
-
D1 [mm]23,5
-
długość gwintu13,5
-
L2 [mm]43,5
-
L3 [mm]30,5
-
rozmiar klucza22
RQSL 3816
-
Ø wewn. [mm]16
-
gwintR 3/8"
-
D1 [mm]26,5
-
długość gwintu10,5
-
L2 [mm]44
-
L3 [mm]33
-
rozmiar klucza24
RQSL 1216
-
Ø wewn. [mm]16
-
gwintR 1/2"
-
D1 [mm]26,5
-
długość gwintu13,5
-
L2 [mm]47
-
L3 [mm]33
-
rozmiar klucza24
