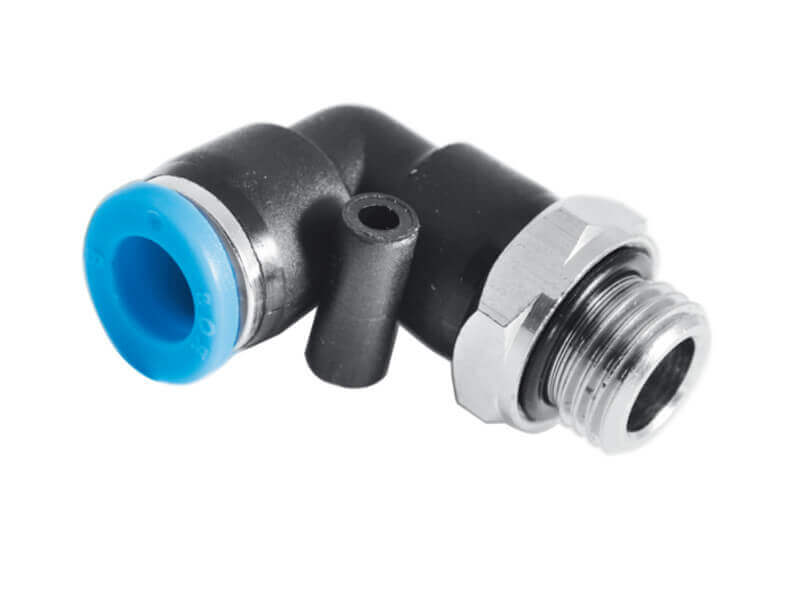

Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL

uzupełnić


Przeznaczenie: Powietrze Złącze Wtykowe Kątowe z Gwintem Zewnętrznym oraz Uszczelką
Ciśnienie robocze: 10 bar
Podciśnienie: 750 mmHg (10 Torr)
Temperatura Pracy: od -0°C do +60°C
Zalecane Przewody: z Poliuretanu, z Poliamidu

D [mm]

gwint

D1 [mm]

długość

gwintu

L2 [mm]

L3 [mm]

rozmiar

klucza

nr

artykułu

4 G 1/8" 11,5 5,5 24,3 19 14 RQSL 184G
4 G 1/4" 11,5 7,5 26,8 19 17 RQSL 144G
6 G 1/8" 13,5 5,5 24,2 19,2 14 RQSL 186G
6 G 1/4" 13,5 7,5 26,7 19,2 17 RQSL 146G
6 G 3/8" 13,5 7,5 27,2 19,2 20 RQSL 386G
6 G 1/2" 13,5 10 29,7 19,2 24 RQSL 126G
8 G 1/8" 15 5,5 27 22,5 14 RQSL 188G
8 G 1/4" 15 7,5 29,5 22,5 17 RQSL 148G
8 G 3/8" 15 7,5 30 22,5 20 RQSL 388G
8 G 1/2" 15 10 32,5 22,5 24 RQSL 128G
10 G 1/8" 19 5,5 31,8 27,8 17 RQSL 1810G
10 G 1/4" 19 7,5 34,3 27,8 17 RQSL 1410G
10 G 3/8" 19 7,5 34,3 27,8 20 RQSL 3810G
10 G 1/2" 19 10 37,8 27,8 24 RQSL 1210G
12 G 1/8" 21,5 5,5 33,5 29,5 21 RQSL 1812G
12 G 1/4" 21,5 7,5 36 29,5 21 RQSL 1412G
12 G 3/8" 21,5 7,5 36 29,5 21 RQSL 3812G
12 G 1/2" 21,5 10 39 29,5 24 RQSL 1212G
14 G 3/8" 23,5 7,5 39 30,5 22 RQSL 3814G
14 G 1/2" 23,5 10 42,5 30,5 24 RQSL 1214G
16 G 3/8" 26,5 7,5 42,5 33 24 RQSL 3816G
16 G 1/2" 26,5 10 44,5 33 24 RQSL 1216G


Dostępne warianty produktu:

Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 184G
  • D [mm]
    4
  • gwint
    G 1/8"
  • D1 [mm]
    11,5
  • długość gwintu
    5,5
  • L2 [mm]
    24,3
  • L3 [mm]
    19
  • rozmiar klucza
    14
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 144G
  • D [mm]
    4
  • gwint
    G 1/4"
  • D1 [mm]
    11,5
  • długość gwintu
    7,5
  • L2 [mm]
    26,8
  • L3 [mm]
    19
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 186G
  • D [mm]
    6
  • gwint
    G 1/8"
  • D1 [mm]
    13,5
  • długość gwintu
    5,5
  • L2 [mm]
    24,2
  • L3 [mm]
    19,2
  • rozmiar klucza
    14
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 146G
  • D [mm]
    6
  • gwint
    G 1/4"
  • D1 [mm]
    13,5
  • długość gwintu
    7,5
  • L2 [mm]
    26,7
  • L3 [mm]
    19,2
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 386G
  • D [mm]
    6
  • gwint
    G 3/8"
  • D1 [mm]
    13,5
  • długość gwintu
    7,5
  • L2 [mm]
    27,2
  • L3 [mm]
    19,2
  • rozmiar klucza
    20
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 126G
  • D [mm]
    6
  • gwint
    G 1/2"
  • D1 [mm]
    13,5
  • długość gwintu
    10
  • L2 [mm]
    29,7
  • L3 [mm]
    19,2
  • rozmiar klucza
    24
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 188G
  • D [mm]
    8
  • gwint
    G 1/8"
  • D1 [mm]
    15
  • długość gwintu
    5,5
  • L2 [mm]
    27
  • L3 [mm]
    22,5
  • rozmiar klucza
    14
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 148G
  • D [mm]
    8
  • gwint
    G 1/4"
  • D1 [mm]
    15
  • długość gwintu
    7,5
  • L2 [mm]
    29,5
  • L3 [mm]
    22,5
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 388G
  • D [mm]
    8
  • gwint
    G 3/8"
  • D1 [mm]
    15
  • długość gwintu
    7,5
  • L2 [mm]
    30
  • L3 [mm]
    22,5
  • rozmiar klucza
    20
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 128G
  • D [mm]
    8
  • gwint
    G 1/2"
  • D1 [mm]
    15
  • długość gwintu
    10
  • L2 [mm]
    32,5
  • L3 [mm]
    22,5
  • rozmiar klucza
    24
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 1810G
  • D [mm]
    10
  • gwint
    G 1/8"
  • D1 [mm]
    19
  • długość gwintu
    5,5
  • L2 [mm]
    31,8
  • L3 [mm]
    27,8
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 1410G
  • D [mm]
    10
  • gwint
    G 1/4"
  • D1 [mm]
    19
  • długość gwintu
    7,5
  • L2 [mm]
    34,3
  • L3 [mm]
    27,8
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 3810G
  • D [mm]
    10
  • gwint
    G 3/8"
  • D1 [mm]
    19
  • długość gwintu
    7,5
  • L2 [mm]
    34,3
  • L3 [mm]
    27,8
  • rozmiar klucza
    20
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 1210G
  • D [mm]
    10
  • gwint
    G 1/2"
  • D1 [mm]
    19
  • długość gwintu
    10
  • L2 [mm]
    37,8
  • L3 [mm]
    27,8
  • rozmiar klucza
    24
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 1812G
  • D [mm]
    12
  • gwint
    G 1/8"
  • D1 [mm]
    21,5
  • długość gwintu
    5,5
  • L2 [mm]
    33,5
  • L3 [mm]
    29,5
  • rozmiar klucza
    21
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 1412G
  • D [mm]
    12
  • gwint
    G 1/4"
  • D1 [mm]
    21,5
  • długość gwintu
    7,5
  • L2 [mm]
    36
  • L3 [mm]
    29,5
  • rozmiar klucza
    21
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 3812G
  • D [mm]
    12
  • gwint
    G 3/8"
  • D1 [mm]
    21,5
  • długość gwintu
    7,5
  • L2 [mm]
    36
  • L3 [mm]
    29,5
  • rozmiar klucza
    21
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 1212G
  • D [mm]
    12
  • gwint
    G 1/2"
  • D1 [mm]
    21,5
  • długość gwintu
    10
  • L2 [mm]
    39
  • L3 [mm]
    29,5
  • rozmiar klucza
    24
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 3814G
  • D [mm]
    14
  • gwint
    G 3/8"
  • D1 [mm]
    23,5
  • długość gwintu
    7,5
  • L2 [mm]
    39
  • L3 [mm]
    30,5
  • rozmiar klucza
    22
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 1214G
  • D [mm]
    14
  • gwint
    G 1/2"
  • D1 [mm]
    23,5
  • długość gwintu
    10
  • L2 [mm]
    42,5
  • L3 [mm]
    30,5
  • rozmiar klucza
    24
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 3816G
  • D [mm]
    16
  • gwint
    G 3/8"
  • D1 [mm]
    26,5
  • długość gwintu
    7,5
  • L2 [mm]
    42,5
  • L3 [mm]
    33
  • rozmiar klucza
    24
Złącze Wtykowe Kątowe - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL
nr artykułu
RQSL 1216G
  • D [mm]
    16
  • gwint
    G 1/2"
  • D1 [mm]
    26,5
  • długość gwintu
    10
  • L2 [mm]
    44,5
  • L3 [mm]
    33
  • rozmiar klucza
    24
