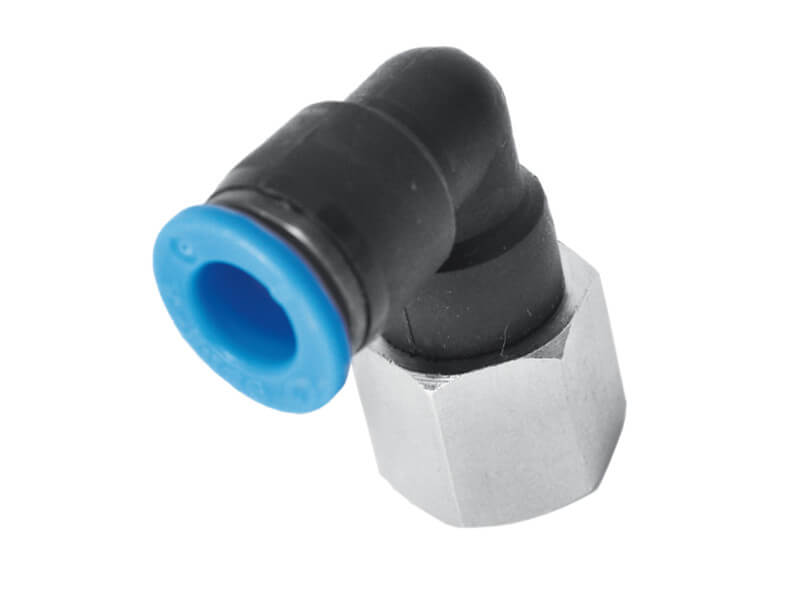

Złącze Wtykowe Kątowe - RQS - z Gwintem Wewnętrznym - Typ RQSLF
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|
Ø wewn. [mm] |
gwint |
Ø zewn. [mm] |
długość gwintu |
L2 [mm] |
L3 [mm] |
rozmiar klucza |
nr artykułu |
| 4 | M 5 | 11,5 | 5,5 | 19,5 | 19 | 10 | RQSLF M54 |
| 4 | M 6 | 11,5 | 6 | 20 | 19 | 10 | RQSLF M64 |
| 4 | Rc 1/8" | 11,5 | 8,5 | 23,3 | 19 | 14 | RQSLF 184 |
| 4 | Rc 1/4" | 11,5 | 11 | 25,8 | 19 | 17 | RQSLF 144 |
| 6 | M 5 | 13,5 | 5,5 | 19,2 | 19,2 | 12 | RQSLF M56 |
| 6 | M 6 | 13,5 | 6 | 19,7 | 19,2 | 12 | RQSLF M66 |
| 6 | Rc 1/8" | 13,5 | 8,5 | 22,7 | 19,2 | 14 | RQSLF 186 |
| 6 | Rc 1/4" | 13,5 | 11 | 25,7 | 19,2 | 17 | RQSLF 146 |
| 6 | Rc 3/8" | 13,5 | 12 | 27,2 | 19,2 | 21 | RQSLF 386 |
| 8 | Rc 1/8" | 15 | 8,5 | 25 | 22,5 | 14 | RQSLF 188 |
| 8 | Rc 1/4" | 15 | 11 | 28,5 | 22,5 | 17 | RQSLF 148 |
| 8 | Rc 3/8" | 15 | 12 | 30 | 22,5 | 21 | RQSLF 388 |
| 10 | Rc 1/4" | 19 | 11 | 32,3 | 27,8 | 17 | RQSLF 1410 |
| 10 | Rc 3/8" | 19 | 12 | 33,8 | 27,8 | 21 | RQSLF 3810 |
| 10 | Rc 1/2" | 19 | 14 | 36,8 | 27,8 | 24 | RQSLF 1210 |
| 12 | Rc 1/4" | 21,5 | 11 | 34,5 | 29,5 | 21 | RQSLF 1412 |
| 12 | Rc 3/8" | 21,5 | 12 | 35,5 | 29,5 | 21 | RQSLF 3812 |
| 12 | Rc 1/2" | 21,5 | 14 | 38 | 29,5 | 24 | RQSLF 1212 |
Dostępne warianty produktu:
RQSLF M54
-
Ø wewn. [mm]4
-
gwintM 5
-
Ø zewn. [mm]11,5
-
długość gwintu5,5
-
L2 [mm]19,5
-
L3 [mm]19
-
rozmiar klucza10
RQSLF M64
-
Ø wewn. [mm]4
-
gwintM 6
-
Ø zewn. [mm]11,5
-
długość gwintu6
-
L2 [mm]20
-
L3 [mm]19
-
rozmiar klucza10
RQSLF 184
-
Ø wewn. [mm]4
-
gwintRc 1/8"
-
Ø zewn. [mm]11,5
-
długość gwintu8,5
-
L2 [mm]23,3
-
L3 [mm]19
-
rozmiar klucza14
RQSLF 144
-
Ø wewn. [mm]4
-
gwintRc 1/4"
-
Ø zewn. [mm]11,5
-
długość gwintu11
-
L2 [mm]25,8
-
L3 [mm]19
-
rozmiar klucza17
RQSLF M56
-
Ø wewn. [mm]6
-
gwintM 5
-
Ø zewn. [mm]13,5
-
długość gwintu5,5
-
L2 [mm]19,2
-
L3 [mm]19,2
-
rozmiar klucza12
RQSLF M66
-
Ø wewn. [mm]6
-
gwintM 6
-
Ø zewn. [mm]13,5
-
długość gwintu6
-
L2 [mm]19,7
-
L3 [mm]19,2
-
rozmiar klucza12
RQSLF 186
-
Ø wewn. [mm]6
-
gwintRc 1/8"
-
Ø zewn. [mm]13,5
-
długość gwintu8,5
-
L2 [mm]22,7
-
L3 [mm]19,2
-
rozmiar klucza14
RQSLF 146
-
Ø wewn. [mm]6
-
gwintRc 1/4"
-
Ø zewn. [mm]13,5
-
długość gwintu11
-
L2 [mm]25,7
-
L3 [mm]19,2
-
rozmiar klucza17
RQSLF 386
-
Ø wewn. [mm]6
-
gwintRc 3/8"
-
Ø zewn. [mm]13,5
-
długość gwintu12
-
L2 [mm]27,2
-
L3 [mm]19,2
-
rozmiar klucza21
RQSLF 188
-
Ø wewn. [mm]8
-
gwintRc 1/8"
-
Ø zewn. [mm]15
-
długość gwintu8,5
-
L2 [mm]25
-
L3 [mm]22,5
-
rozmiar klucza14
RQSLF 148
-
Ø wewn. [mm]8
-
gwintRc 1/4"
-
Ø zewn. [mm]15
-
długość gwintu11
-
L2 [mm]28,5
-
L3 [mm]22,5
-
rozmiar klucza17
RQSLF 388
-
Ø wewn. [mm]8
-
gwintRc 3/8"
-
Ø zewn. [mm]15
-
długość gwintu12
-
L2 [mm]30
-
L3 [mm]22,5
-
rozmiar klucza21
RQSLF 1410
-
Ø wewn. [mm]10
-
gwintRc 1/4"
-
Ø zewn. [mm]19
-
długość gwintu11
-
L2 [mm]32,3
-
L3 [mm]27,8
-
rozmiar klucza17
RQSLF 3810
-
Ø wewn. [mm]10
-
gwintRc 3/8"
-
Ø zewn. [mm]19
-
długość gwintu12
-
L2 [mm]33,8
-
L3 [mm]27,8
-
rozmiar klucza21
RQSLF 1210
-
Ø wewn. [mm]10
-
gwintRc 1/2"
-
Ø zewn. [mm]19
-
długość gwintu14
-
L2 [mm]36,8
-
L3 [mm]27,8
-
rozmiar klucza24
RQSLF 1412
-
Ø wewn. [mm]12
-
gwintRc 1/4"
-
Ø zewn. [mm]21,5
-
długość gwintu11
-
L2 [mm]34,5
-
L3 [mm]29,5
-
rozmiar klucza21
RQSLF 3812
-
Ø wewn. [mm]12
-
gwintRc 3/8"
-
Ø zewn. [mm]21,5
-
długość gwintu12
-
L2 [mm]35,5
-
L3 [mm]29,5
-
rozmiar klucza21
RQSLF 1212
-
Ø wewn. [mm]12
-
gwintRc 1/2"
-
Ø zewn. [mm]21,5
-
długość gwintu14
-
L2 [mm]38
-
L3 [mm]29,5
-
rozmiar klucza24
