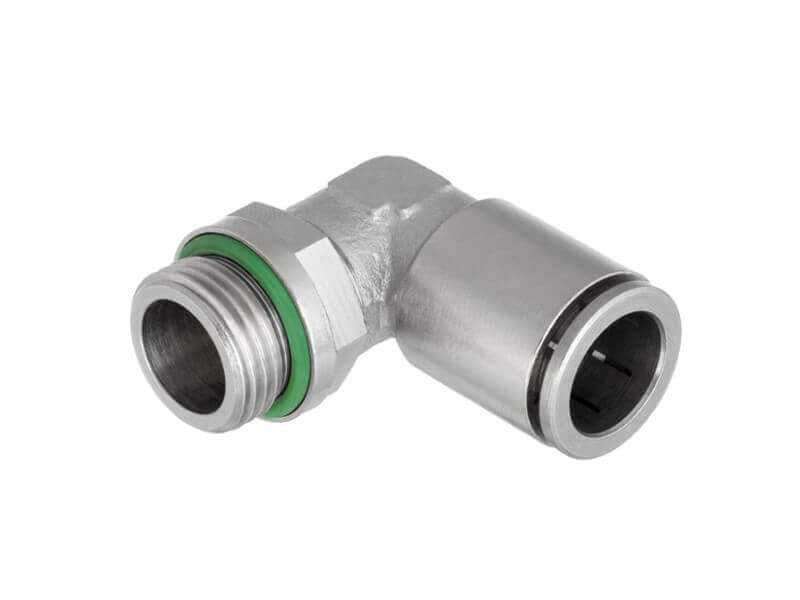

Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM

uzupełnić


Przeznaczenie:

Powietrze, woda, olej napędowy, olej mineralny,

nieagresywne media płynne i gazowe

zlacze-wtykowe-katowe-z-gwintem-zewn-fkm-rqs-typ-rqsl-gvm-rys
Ciśnienie robocze: 10 bar
Podciśnienie: 750 mmHg (10 Torr)
Temperatura Pracy: od -0°C do +60°C
Zalecane Przewody: z PU, PA, PVDF, PTFE, PE

D [mm]

gwint

D2 [mm]

D3 [mm]

L1 [mm]

L2 [mm]

L3 [mm]

nr

artykułu

4 M 5 5,5 10 3,5 18,5 21 RQSLM 54 VM
4 G1/8 8,5 14 5,5 18,5 18,5 RQSL 184 GVM
4 G1/4 8,5 17 7,5 22,5 18,5 RQSL 144 GVM
6 G1/8 12 14 5,5 18,5 23,5 RQSL 186 GVM
6 G1/4 12 17 7,5 22,5 23,5 RQSL 146 GVM
6 G3/8 12 20 7,5 23,5 23,5 RQSL 386 GVM
6 G1/2 12 24 10 26 23,5 RQSL 126 GVM
8 G1/8 14 14 5,5 19,5 25,7 RQSL 188 GVM
8 G1/4 14 17 7,5 23,5 25,7 RQSL 148 GVM
8 G3/8 14 20 7,5 24 25,7 RQSL 388 GVM
8 G1/2 14 24 10 26,5 25,7 RQSL 128 GVM
10 G1/8 16 14 5,5 21,5 29 RQSL 1810 GVM
10 G1/4 16 17 7,5 25,5 29 RQSL 1410 GVM
10 G3/8 16 20 7,5 25,5 29 RQSL 3810 GVM
10 G1/2 16 24 10 28 29 RQSL 1210 GVM
12 G1/4 18 17 7,5 25 30,7 RQSL 1412 GVM
12 G3/8 18 20 7,5 26,5 30,7 RQSL 3812 GVM
12 G1/2 18 27 10 29 30,7 RQSL 1212 GVM


Dostępne warianty produktu:

Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSLM 54 VM
  • D [mm]
    4
  • gwint
    M 5
  • D2 [mm]
    5,5
  • D3 [mm]
    10
  • L1 [mm]
    3,5
  • L2 [mm]
    18,5
  • L3 [mm]
    21
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 184 GVM
  • D [mm]
    4
  • gwint
    G1/8
  • D2 [mm]
    8,5
  • D3 [mm]
    14
  • L1 [mm]
    5,5
  • L2 [mm]
    18,5
  • L3 [mm]
    18,5
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 144 GVM
  • D [mm]
    4
  • gwint
    G1/4
  • D2 [mm]
    8,5
  • D3 [mm]
    17
  • L1 [mm]
    7,5
  • L2 [mm]
    22,5
  • L3 [mm]
    18,5
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 186 GVM
  • D [mm]
    6
  • gwint
    G1/8
  • D2 [mm]
    12
  • D3 [mm]
    14
  • L1 [mm]
    5,5
  • L2 [mm]
    18,5
  • L3 [mm]
    23,5
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 146 GVM
  • D [mm]
    6
  • gwint
    G1/4
  • D2 [mm]
    12
  • D3 [mm]
    17
  • L1 [mm]
    7,5
  • L2 [mm]
    22,5
  • L3 [mm]
    23,5
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 386 GVM
  • D [mm]
    6
  • gwint
    G3/8
  • D2 [mm]
    12
  • D3 [mm]
    20
  • L1 [mm]
    7,5
  • L2 [mm]
    23,5
  • L3 [mm]
    23,5
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 126 GVM
  • D [mm]
    6
  • gwint
    G1/2
  • D2 [mm]
    12
  • D3 [mm]
    24
  • L1 [mm]
    10
  • L2 [mm]
    26
  • L3 [mm]
    23,5
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 188 GVM
  • D [mm]
    8
  • gwint
    G1/8
  • D2 [mm]
    14
  • D3 [mm]
    14
  • L1 [mm]
    5,5
  • L2 [mm]
    19,5
  • L3 [mm]
    25,7
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 148 GVM
  • D [mm]
    8
  • gwint
    G1/4
  • D2 [mm]
    14
  • D3 [mm]
    17
  • L1 [mm]
    7,5
  • L2 [mm]
    23,5
  • L3 [mm]
    25,7
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 388 GVM
  • D [mm]
    8
  • gwint
    G3/8
  • D2 [mm]
    14
  • D3 [mm]
    20
  • L1 [mm]
    7,5
  • L2 [mm]
    24
  • L3 [mm]
    25,7
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 128 GVM
  • D [mm]
    8
  • gwint
    G1/2
  • D2 [mm]
    14
  • D3 [mm]
    24
  • L1 [mm]
    10
  • L2 [mm]
    26,5
  • L3 [mm]
    25,7
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 1810 GVM
  • D [mm]
    10
  • gwint
    G1/8
  • D2 [mm]
    16
  • D3 [mm]
    14
  • L1 [mm]
    5,5
  • L2 [mm]
    21,5
  • L3 [mm]
    29
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 1410 GVM
  • D [mm]
    10
  • gwint
    G1/4
  • D2 [mm]
    16
  • D3 [mm]
    17
  • L1 [mm]
    7,5
  • L2 [mm]
    25,5
  • L3 [mm]
    29
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 3810 GVM
  • D [mm]
    10
  • gwint
    G3/8
  • D2 [mm]
    16
  • D3 [mm]
    20
  • L1 [mm]
    7,5
  • L2 [mm]
    25,5
  • L3 [mm]
    29
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 1210 GVM
  • D [mm]
    10
  • gwint
    G1/2
  • D2 [mm]
    16
  • D3 [mm]
    24
  • L1 [mm]
    10
  • L2 [mm]
    28
  • L3 [mm]
    29
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 1412 GVM
  • D [mm]
    12
  • gwint
    G1/4
  • D2 [mm]
    18
  • D3 [mm]
    17
  • L1 [mm]
    7,5
  • L2 [mm]
    25
  • L3 [mm]
    30,7
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 3812 GVM
  • D [mm]
    12
  • gwint
    G3/8
  • D2 [mm]
    18
  • D3 [mm]
    20
  • L1 [mm]
    7,5
  • L2 [mm]
    26,5
  • L3 [mm]
    30,7
Złącze Wtykowe Kątowe Niklowane - z Gwintem Zewnętrznym i Uszczelnieniem FKM - RQS - Typ RQSL GVM
nr artykułu
RQSL 1212 GVM
  • D [mm]
    12
  • gwint
    G1/2
  • D2 [mm]
    18
  • D3 [mm]
    27
  • L1 [mm]
    10
  • L2 [mm]
    29
  • L3 [mm]
    30,7
