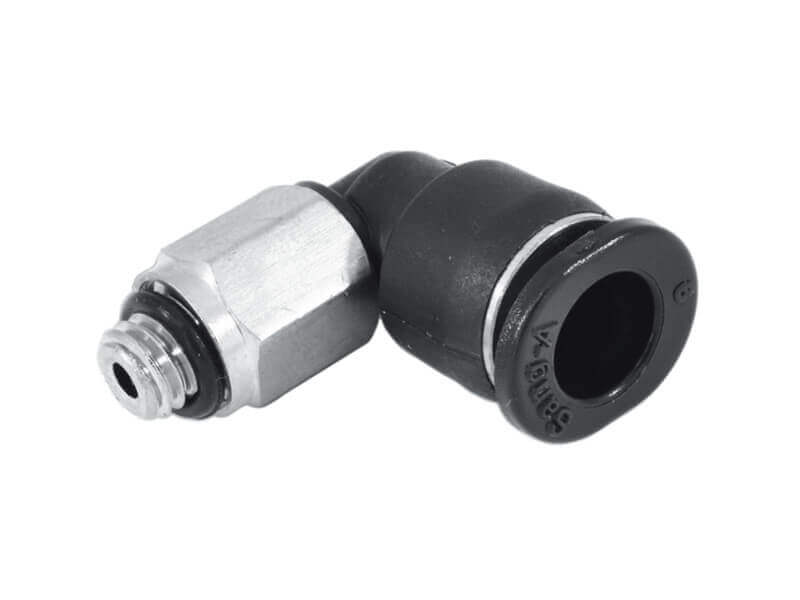

Złącze Wtykowe Kątowe Krótkie - MINI - RQS - z Gwintem Zewnętrznym oraz Uszczelką - Typ RQSL C
uzupełnić
| Przeznaczenie: | Powietrze |  |
| Ciśnienie robocze: | 10 bar | |
| Podciśnienie: | 750 mmHg (10 Torr) | |
| Temperatura Pracy: | od -0°C do +60°C | |
| Zalecane Przewody: | z Poliuretanu, z Poliamidu |
|
D [mm] |
gwint |
długość gwintu |
L2 [mm] |
L3 [mm] |
D1 [mm] |
rozmiar klucza |
nr artykułu |
| 4 | M 5 x 0,8 | 3,5 | 16,5 | 14 | 9,5 | 8 | RQSL M54C |
| 6 | M 5 x 0,8 | 3,5 | 17,3 | 16 | 11,5 | 8 | RQSL M56C |
Dostępne warianty produktu:
RQSL M54C
-
D [mm]4
-
gwintM 5 x 0,8
-
długość gwintu3,5
-
L2 [mm]16,5
-
L3 [mm]14
-
D1 [mm]9,5
-
rozmiar klucza8
RQSL M56C
-
D [mm]6
-
gwintM 5 x 0,8
-
długość gwintu3,5
-
L2 [mm]17,3
-
L3 [mm]16
-
D1 [mm]11,5
-
rozmiar klucza8
