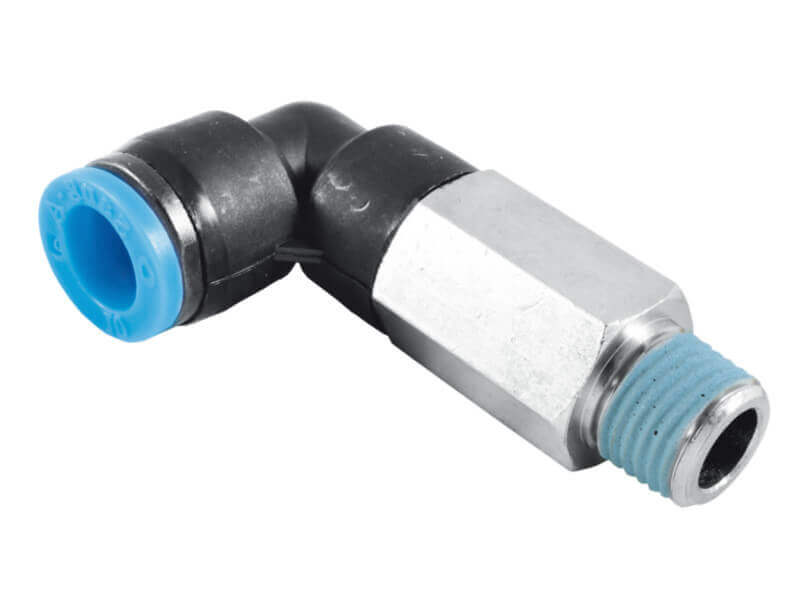

Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL

Informacje dodatkowe pomocne przy wyborze tego produktu:

Gwinty rurowe withwortha >>

Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL

uzupełnić

Przeznaczenie: Powietrze Złącze Wtykowe Kątowe Długie z Gwintem Zewn.
Ciśnienie robocze: 10 bar
Podciśnienie: 750 mmHg (10 Torr)
Temperatura Pracy: od -0°C do +60°C
Zalecane Przewody: z Poliuretanu, z Poliamidu

Ø wewn.

[mm]

Ø zewn.

[mm]

gwint

długość

gwintu

L2 [mm]

L3 [mm]

rozmiar

klucza

nr

artykułu
4 11,5 M 5 3,5 33,3 19 10 RQSLL M54
4 11,5 M 6 4 33,8 19 10 RQSLL M64
4 11,5 R 1/8"" 7,5 35,8 19 10 RQSLL 184
4 11,5 R 1/4" 9,5 38,8 19 14 RQSLL 144
6 13,5 M 5 3,5 35 19,2 12 RQSLL M56
6 13,5 M 6 4 35,5 19,2 12 RQSLL M66
6 13,5 R 1/8" 7,5 38,2 19,2 12 RQSLL 186
6 13,5 R 1/4" 9,5 40,7 19,2 14 RQSLL 146
6 13,5 R 3/8" 10,5 42,2 19,2 17 RQSLL 386
6 13,5 R 1/2" 13,5 45,7 19,2 21 RQSLL 126
8 15 R 1/8" 7,5 42,8 22,5 14 RQSLL 188
8 15 R 1/4" 9,5 44,8 22,5 14 RQSLL 148
8 15 R 3/8" 10,5 46,4 22,5 17 RQSLL 388
8 15 R 1/2" 13,5 48,8 22,5 21 RQSLL 128
10 19 R 1/8" 7,5 52,3 27,8 17 RQSLL 1810
10 19 R 1/4" 9,5 54,3 27,8 17 RQSLL 1410
10 19 R 3/8" 10,5 55,3 27,8 17 RQSLL 3810
10 19 R 1/2" 13,5 58,8 27,8 21 RQSLL 1210
12 21,5 R 1/8" 7,5 57 29,5 21 RQSLL 1812
12 21,5 R 1/4" 9,5 59 29,5 21 RQSLL 1412
12 21,5 R 3/8" 10,5 60 29,5 21 RQSLL 3812
12 21,5 R 1/2" 13,5 63 29,5 21 RQSLL 1212

Dostępne warianty produktu:

Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL M54
  • Ø wewn. [mm]
    4
  • Ø zewn. [mm]
    11,5
  • gwint
    M 5
  • długość gwintu
    3,5
  • L2 [mm]
    33,3
  • L3 [mm]
    19
  • rozmiar klucza
    10
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL M64
  • Ø wewn. [mm]
    4
  • Ø zewn. [mm]
    11,5
  • gwint
    M 6
  • długość gwintu
    4
  • L2 [mm]
    33,8
  • L3 [mm]
    19
  • rozmiar klucza
    10
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 184
  • Ø wewn. [mm]
    4
  • Ø zewn. [mm]
    11,5
  • gwint
    R 1/8""
  • długość gwintu
    7,5
  • L2 [mm]
    35,8
  • L3 [mm]
    19
  • rozmiar klucza
    10
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 144
  • Ø wewn. [mm]
    4
  • Ø zewn. [mm]
    11,5
  • gwint
    R 1/4"
  • długość gwintu
    9,5
  • L2 [mm]
    38,8
  • L3 [mm]
    19
  • rozmiar klucza
    14
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL M56
  • Ø wewn. [mm]
    6
  • Ø zewn. [mm]
    13,5
  • gwint
    M 5
  • długość gwintu
    3,5
  • L2 [mm]
    35
  • L3 [mm]
    19,2
  • rozmiar klucza
    12
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL M66
  • Ø wewn. [mm]
    6
  • Ø zewn. [mm]
    13,5
  • gwint
    M 6
  • długość gwintu
    4
  • L2 [mm]
    35,5
  • L3 [mm]
    19,2
  • rozmiar klucza
    12
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 186
  • Ø wewn. [mm]
    6
  • Ø zewn. [mm]
    13,5
  • gwint
    R 1/8"
  • długość gwintu
    7,5
  • L2 [mm]
    38,2
  • L3 [mm]
    19,2
  • rozmiar klucza
    12
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 146
  • Ø wewn. [mm]
    6
  • Ø zewn. [mm]
    13,5
  • gwint
    R 1/4"
  • długość gwintu
    9,5
  • L2 [mm]
    40,7
  • L3 [mm]
    19,2
  • rozmiar klucza
    14
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 386
  • Ø wewn. [mm]
    6
  • Ø zewn. [mm]
    13,5
  • gwint
    R 3/8"
  • długość gwintu
    10,5
  • L2 [mm]
    42,2
  • L3 [mm]
    19,2
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 126
  • Ø wewn. [mm]
    6
  • Ø zewn. [mm]
    13,5
  • gwint
    R 1/2"
  • długość gwintu
    13,5
  • L2 [mm]
    45,7
  • L3 [mm]
    19,2
  • rozmiar klucza
    21
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 188
  • Ø wewn. [mm]
    8
  • Ø zewn. [mm]
    15
  • gwint
    R 1/8"
  • długość gwintu
    7,5
  • L2 [mm]
    42,8
  • L3 [mm]
    22,5
  • rozmiar klucza
    14
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 148
  • Ø wewn. [mm]
    8
  • Ø zewn. [mm]
    15
  • gwint
    R 1/4"
  • długość gwintu
    9,5
  • L2 [mm]
    44,8
  • L3 [mm]
    22,5
  • rozmiar klucza
    14
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 388
  • Ø wewn. [mm]
    8
  • Ø zewn. [mm]
    15
  • gwint
    R 3/8"
  • długość gwintu
    10,5
  • L2 [mm]
    46,4
  • L3 [mm]
    22,5
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 128
  • Ø wewn. [mm]
    8
  • Ø zewn. [mm]
    15
  • gwint
    R 1/2"
  • długość gwintu
    13,5
  • L2 [mm]
    48,8
  • L3 [mm]
    22,5
  • rozmiar klucza
    21
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 1810
  • Ø wewn. [mm]
    10
  • Ø zewn. [mm]
    19
  • gwint
    R 1/8"
  • długość gwintu
    7,5
  • L2 [mm]
    52,3
  • L3 [mm]
    27,8
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 1410
  • Ø wewn. [mm]
    10
  • Ø zewn. [mm]
    19
  • gwint
    R 1/4"
  • długość gwintu
    9,5
  • L2 [mm]
    54,3
  • L3 [mm]
    27,8
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 3810
  • Ø wewn. [mm]
    10
  • Ø zewn. [mm]
    19
  • gwint
    R 3/8"
  • długość gwintu
    10,5
  • L2 [mm]
    55,3
  • L3 [mm]
    27,8
  • rozmiar klucza
    17
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 1210
  • Ø wewn. [mm]
    10
  • Ø zewn. [mm]
    19
  • gwint
    R 1/2"
  • długość gwintu
    13,5
  • L2 [mm]
    58,8
  • L3 [mm]
    27,8
  • rozmiar klucza
    21
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 1812
  • Ø wewn. [mm]
    12
  • Ø zewn. [mm]
    21,5
  • gwint
    R 1/8"
  • długość gwintu
    7,5
  • L2 [mm]
    57
  • L3 [mm]
    29,5
  • rozmiar klucza
    21
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 1412
  • Ø wewn. [mm]
    12
  • Ø zewn. [mm]
    21,5
  • gwint
    R 1/4"
  • długość gwintu
    9,5
  • L2 [mm]
    59
  • L3 [mm]
    29,5
  • rozmiar klucza
    21
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 3812
  • Ø wewn. [mm]
    12
  • Ø zewn. [mm]
    21,5
  • gwint
    R 3/8"
  • długość gwintu
    10,5
  • L2 [mm]
    60
  • L3 [mm]
    29,5
  • rozmiar klucza
    21
Złącze Wtykowe Kątowe Długie - RQS - z Gwintem Zewnętrznym - Typ RQSLL
nr artykułu
RQSLL 1212
  • Ø wewn. [mm]
    12
  • Ø zewn. [mm]
    21,5
  • gwint
    R 1/2"
  • długość gwintu
    13,5
  • L2 [mm]
    63
  • L3 [mm]
    29,5
  • rozmiar klucza
    21
