Złącze Typu GEKA Plus - do Wody Pitnej - z Króćcem - z Mosiądzu - LUDECKE

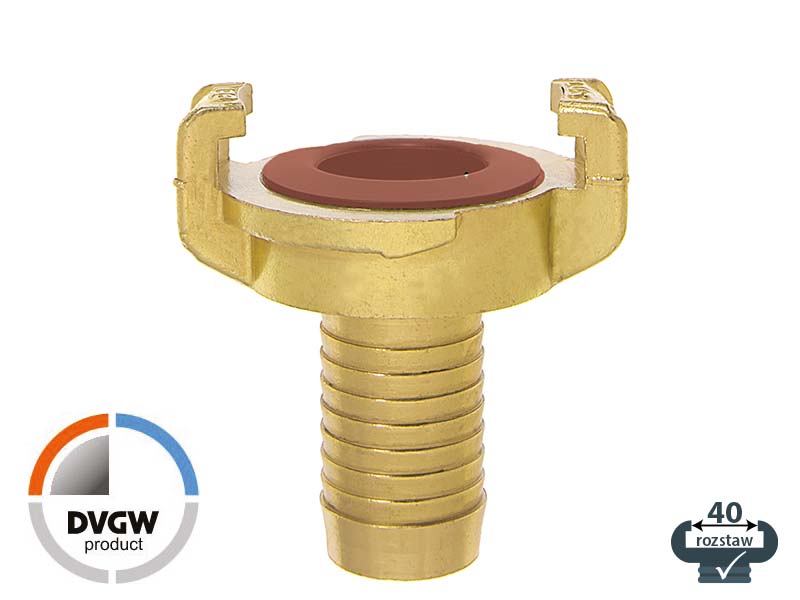

Złącze kłowe kompatybilne z systemem GEKA, z króćcem do węża, z optymalnym uszczelnieniem z NBR. Wykonanie z mosiądzu kutego. Rozstaw kłów 40 mm. Zgodna z normami DIN 17660, DIN 50930, DVGW- W270, KTW D2. Posiadają certyfikat Nr. DW-0310BT0218. Stosowane w różnych aplikacjach, do przesyłu wody pitnej.
Czytaj więcej >>- Ciśnienie robocze [bar]: 40.
- Temperatura pracy [°C]: od -5°C do + 100°C.
- Materiał: Mosiądz CW617N, DIN 17660 i 50930/6
- Rozstaw kłów [mm]: 40.
- Uszczelnienie: GEKA plus 300 NBR (300D) do wody pitnej KTW, D2 w teście DVGW W270.
|
Ø wewn. węża |
DN |
b [mm] |
długość króćca [mm] |
h [mm] |
waga [g] |
nr artykułu |
|
1/2“ = 13 mm |
10 |
53,5 |
28 | 49,5 |
71 |
GSK 13-KTW |
|
3/4“ = 19 mm |
17 | 53,5 | 32 | 53,5 | 100 | GSK 19-KTW |
|
1“ = 25 mm |
21,5 | 53,5 | 37 | 57,5 | 119 | GSK 25-KTW |
- b - całkowita szerokość
- h - całkowita długość
Właściwości użytych materiałów i zastosowanie.
Złącze kłowe typu GEKA z króćcem do węża wykonane z mosiądzu i uszczelnieniem z NBR.
Ogólne właściwości materiałów:
Mosiądz to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Normy:
DVGW – To "Niemieckie Stowarzyszenie Techniczno-Naukowe Gazu i Wody”, które odpowiada za regulacje dotyczące wszystkiego co związane jest z zaopatrzeniem i przesyłem gazu i wody.
Złącza spełniają wymogi zawarte w DVGW W 270 dotyczących materiałów na bazie tworzyw sztucznych i gumy, które mają być stosowane w kontakcie z wodą pitną. Dotyczący to wpływu materiału na wzrost mikrobiologiczny w kontakcie z wodą pitną. Test przeprowadza się według ściśle określonych parametrów na próbkach materiału użytego do budowy elementów przesyłowych. Polega on na umieszczeniu gumowego materiału wewnątrz istniejącej rury wodociągowej na okres 3 miesięcy. Wynikiem jest wolumetryczna ocena wzrostu bakteriologicznego zeskrobanego ze ścianek płytek. Również w tym przypadku wymagania różnią się w zależności od kategorii związanych z powierzchnią styku wyrobu (A, B, C, D2 i DXNUMX), jak w normie KTW. Produkt posiada obowiązujący certyfikat Nr. DW-0310BT0218, który jest wydany na okres pięciu lat.
DIN 50930-6 to standard dotyczący korozji materiałów metalowych pod wpływem wody w rurach, zbiornikach i aparatach. Część 6 tej normy określa proces oceny i wymagania dotyczące higieny w kontakcie z wodą pitną.
DIN 17660 dotyczy klasyfikacji stopów miedzi, ich składu chemicznego i nazewnictwa.
Zastosowanie
Złącze kłowe kompatybilne z systemem GEKA i GEKA plus o rozstawie kłów 40 mm. Ten system złączy kłowych został opatentowany przez firmę KARASTO Armaturenfabrik Oehler GmbH w 1932 roku, a nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta. Firma LUDEKE produkuje złącza kłowe o rozstawie kłów 40 mm kompatybilne z tymi złączami. Są to bardzo wysokiej jakości solidnie i precyzyjnie wykonane złącza, które mogą pracować przy maksymalnym ciśnieniu aż 40 bar. Jest to nie osiągalny parametr w porównaniu z tanimi rozwiązaniami z rynku wschodniego gdzie producenci gwarantują ciśnienie pracy na poziomie 4 lub 6 bar (ciśnienie wody z kranu). System złączy kłowych, opiera się na symetrycznych, identycznych częściach, w związku z czym w odróżnieniu od innych rozwiązań, nie ma rozróżnienia na części żeńskie (gniazda) i męskie (wtykowe). Gwarantuje to możliwość łączenia ze sobą dowolnych końców przewodów wyposażonych w te złącza.
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Złącza kłowe typu GEKA, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich | Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły (wskazane strzałką po prawej stronie) były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi (luka wskazana lewą strzałką). | Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę. |
Złącza te przeznaczone są do przesyłu wody do celów spożywczych , w instalacjach podlegających rygorom spożywczym, również przemysłowo (np piekarnie, przetwórstwo spożywcze etc.), wszelkiego rodzaju foodtruckach, na kampingach, przy obsłudze imprez masowych, czy stoiskach z żywnością zaopatrywanych w wodę pitną w handlu. Znajdą również zastosowanie w rolnictwie przy hodowli zwierząt itp.
Dostępne warianty produktu:
-
Ø wewn. węża1/2“ = 13 mm
-
DN10
-
B [mm]53,5
-
długość króćca [mm]28
-
H [mm]49,5
-
waga [g]71
-
Ø wewn. węża3/4“ = 19 mm
-
DN17
-
B [mm]53,5
-
długość króćca [mm]32
-
H [mm]53,5
-
waga [g]100
-
Ø wewn. węża1“ = 25 mm
-
DN21,5
-
B [mm]53,5
-
długość króćca [mm]37
-
H [mm]57,5
-
waga [g]119
