Złącze TW - Złącze Typ VKST - EUROZŁĄCZE VKST - Część VKST - AISI 316 - EN 14420-6

Materiał: stal szlachetna AISI 316, Złącze z gładkim króćcem pod obejmy skorupowe, z kołnierzem zabezpieczającym, jednoczęśćowe z męską częscią typu VK. Ciśnienie robocze 16 bar.

Czytaj więcej >>

typ gwint waga [kg] nr artykułu
VKST 50 50 0,572 5570 050000
VKST 80 75 1,322 5570 075000
VKST 100 100 2,150 5570 100000

Właściwości użytych materiałów i zastosowanie.

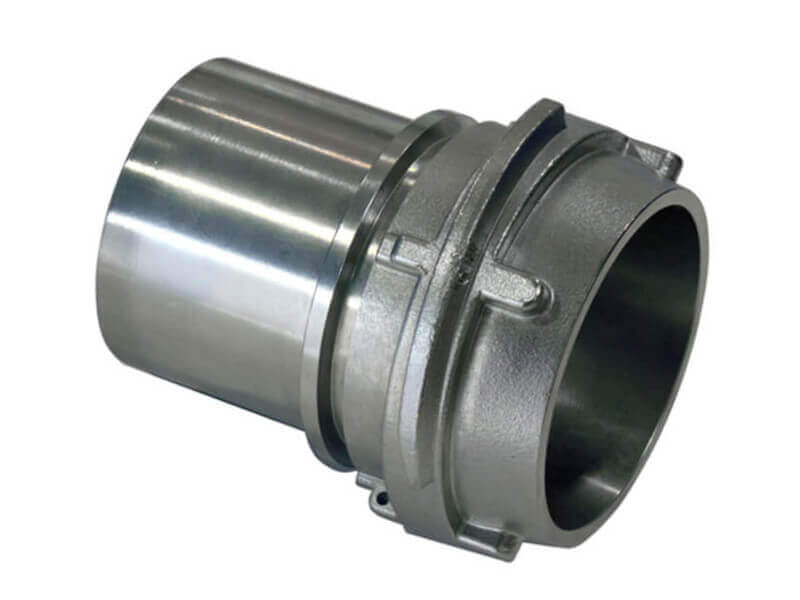

Złącze w systemie "TW" (eurozłącze) jednoczęściowe typ VKST - z króćcem do węża pod obejmę skorupową (gładki), z męską częścią typ VK, wykonane ze stali szlachetnej.

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.

Zastosowanie

System złączy TW (z niem. tankwagen) znane są również jako złącza cysternowe lub eurozłączami. System ten opiera się o łączenie części w typie MK, którą nakłada się na część typu VK. Aby zamknąć i uszczelnić złącze należy docisnąć obie części do siebie, a uszczelnienie powstaje w wyniku obrotu pierścienia z części MK za pomocą odpowiedniej dźwigni. Zablokowanie tej dźwigni równocześnie blokuje obrót złącza zabezpieczając je przed niekontrolowanym wypięciem czy rozszczelnieniem połączenia. Zaślepienie złącza możliwie jest na dwa sposoby, zarówno za pomocą części w typie VB (zaślepienie części MK) jak i częścią w typie MB (do części VK). Złącza te uszczelnia się uszczelką profilową GSD, natomiast zawory zamykające w typie MB uszczelnia się płaską uszczelką TWF. Do uszczelnienia gwintu stosuje się uszczelki płaskie typ GD. Materiał, z którego wykonane są uszczelki, dobiera się na podstawie odporności chemicznej na transportowane medium.

System złączy TW znajduje zastosowanie w transporcie cieczy, materiałów stałych i gazów (z wyjątkiem gazu płynnego i pary). Złącza te znajdziemy w systemach przeładunkowych w przemyśle chemicznym, petrochemicznym i spożywczym.


Dostępne warianty produktu:

Złącze TW - Złącze Typ VKST - EUROZŁĄCZE VKST - Część VKST - AISI 316 - EN 14420-6
nr artykułu
5570 050000
  • typ
    VKST 50
  • gwint
    50
  • waga [kg]
    0,572
Złącze TW - Złącze Typ VKST - EUROZŁĄCZE VKST - Część VKST - AISI 316 - EN 14420-6
nr artykułu
5570 075000
  • typ
    VKST 80
  • gwint
    75
  • waga [kg]
    1,322
Złącze TW - Złącze Typ VKST - EUROZŁĄCZE VKST - Część VKST - AISI 316 - EN 14420-6
nr artykułu
5570 100000
  • typ
    VKST 100
  • gwint
    100
  • waga [kg]
    2,150
