Złącze TW - Złącze Typ VK - EUROZŁĄCZE VK - Część VK - EN 14420-6 - z Mosiądzu

Materiał: mosiądz. Złącze męśkie typ VK wg normy 14420-6, z gwintem wewnętrznym G (BSPP)wg DIN EN ISO 228-1. Uszczelnienie gwintu wewnętrznego: poliuretan. Ciśnienie robocze 16 bar.

Czytaj więcej >>

rozmiar gwint wewn. waga [kg] nr artykułu
VK 50 G 2" 0,320 5573 050050
VK 80 G 3" 0,716 5573 075075
VK 100 G 4" 1,283 5573 100100

Właściwości użytych materiałów i zastosowanie.

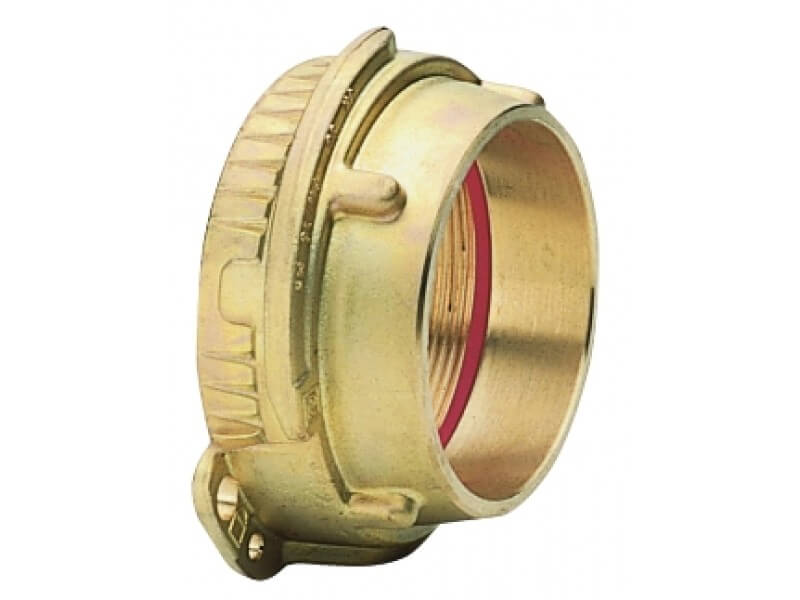

Złącze w systemie "TW" (eurozłącze) - typ VK część męska z gwintem wewnętrznym, wykonane ze mosiądzu, z uszczelnieniem z PU.

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Z uwagi na właściwości chemiczne mosiądzu, jest on narażony na niebezpieczne zjawisko odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Należy również pamiętać, iż mosiądz ulega tzw. "korozji naprężeniowej”, na którą szczególnie są narażone elementy armatury już na etapie nieprawidłowego montażu przewodów. Aktualnie w mosiądzu stosowanym do wyrobu armatury do przesyłu, zwłaszcza wody, nie używa się szkodliwego dla zdrowia ołowiu, który zastępuje się arsenem.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych.

Poliuretan (PU, PUR, kauczuk poliuretanowy), to rodzina tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Uszczelki wykonane z tego materiału charakteryzują się m. in.: giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odporność na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

Zastosowanie

System złączy TW (z niem. tankwagen) znane są również jako złącza cysternowe lub eurozłączami. System ten opiera się o łączenie części w typie MK, którą nakłada się na część typu VK. Aby zamknąć i uszczelnić złącze należy docisnąć obie części do siebie, a uszczelnienie powstaje w wyniku obrotu pierścienia z części MK za pomocą odpowiedniej dźwigni. Zablokowanie tej dźwigni równocześnie blokuje obrót złącza zabezpieczając je przed niekontrolowanym wypięciem czy rozszczelnieniem połączenia. Zaślepienie złącza możliwie jest na dwa sposoby, zarówno za pomocą części w typie VB (zaślepienie części MK) jak i częścią w typie MB (do części VK). Złącza te uszczelnia się uszczelką profilową GSD, natomiast zawory zamykające w typie MB uszczelnia się płaską uszczelką TWF. Do uszczelnienia gwintu stosuje się uszczelki płaskie typ GD. Materiał, z którego wykonane są uszczelki, dobiera się na podstawie odporności chemicznej na transportowane medium.

System złączy TW znajduje zastosowanie w transporcie cieczy, materiałów stałych i gazów (z wyjątkiem gazu płynnego i pary). Złącza te znajdziemy w systemach przeładunkowych w przemyśle chemicznym, petrochemicznym i spożywczym.


Dostępne warianty produktu:

Złącze TW - Złącze Typ VK - EUROZŁĄCZE VK - Część VK - EN 14420-6 - z Mosiądzu
nr artykułu
5573 050050
  • rozmiar
    VK 50
  • gwint wewn.
    G 2"
  • waga [kg]
    0,320
Złącze TW - Złącze Typ VK - EUROZŁĄCZE VK - Część VK - EN 14420-6 - z Mosiądzu
nr artykułu
5573 075075
  • rozmiar
    VK 80
  • gwint wewn.
    G 3"
  • waga [kg]
    0,716
Złącze TW - Złącze Typ VK - EUROZŁĄCZE VK - Część VK - EN 14420-6 - z Mosiądzu
nr artykułu
5573 100100
  • rozmiar
    VK 100
  • gwint wewn.
    G 4"
  • waga [kg]
    1,283
