Złącze TW - Złącze Typ MKV - EUROZŁĄCZE MKV - Część MKV - Korona TW - EN 14420-6 - z Mosiądzu
Materiał: mosiądz.Złącze wg normy 14420-6, gwint wewnętrzny G DIN EN ISO 228-1 (BSPP). Ciśnienie robocze 16 bar. Uszczelnienie gwintu wewnętrznego: poliuretan. Uszczelnienie złącza: NBR. Pierścień zaciskowy typ MKH.
Czytaj więcej >>| rozmiar | gwint wewn. | waga [kg] | nr artykułu |
| MKV 50 | G 2" | 0,234 | 5581 050000 |
| MKV 80 | G 3" | 0,560 | 5581 075000 |
Właściwości użytych materiałów i zastosowanie.

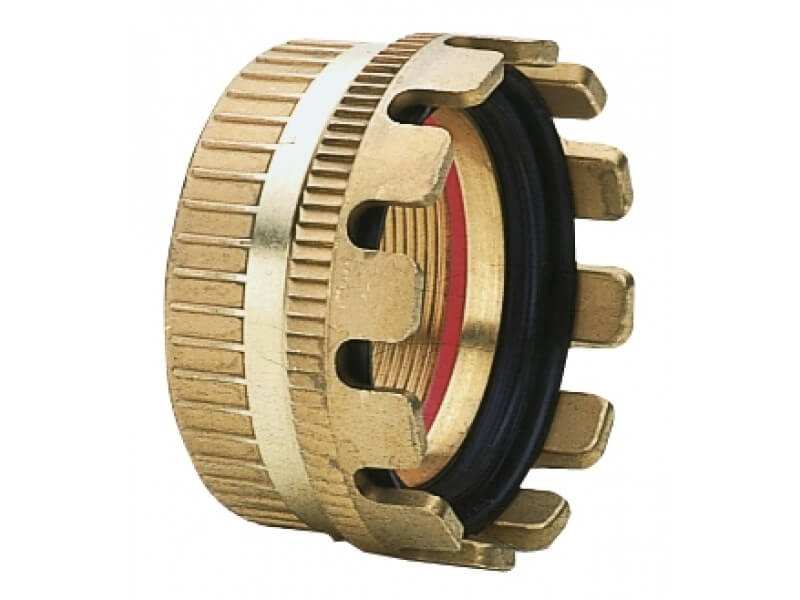

Złącze w systemie "TW" (eurozłącze) - typ MKV, (korona TW) z gwintem wewnętrznym , wykonane ze mosiądzu, z uszczelnieniami z PU i NBR.
Ogólne właściwości materiałów:
Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Z uwagi na właściwości chemiczne mosiądzu, jest on narażony na niebezpieczne zjawisko odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Należy również pamiętać, iż mosiądz ulega tzw. "korozji naprężeniowej”, na którą szczególnie są narażone elementy armatury już na etapie nieprawidłowego montażu przewodów. Aktualnie w mosiądzu stosowanym do wyrobu armatury do przesyłu, zwłaszcza wody, nie używa się szkodliwego dla zdrowia ołowiu, który zastępuje się arsenem.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych.
Poliuretan (PU, PUR, kauczuk poliuretanowy), to rodzina tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Uszczelki wykonane z tego materiału charakteryzują się m. in.: giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odporność na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
System złączy TW (z niem. tankwagen) znane są również jako złącza cysternowe lub eurozłączami. System ten opiera się o łączenie części w typie MK, którą nakłada się na część typu VK. Aby zamknąć i uszczelnić złącze należy docisnąć obie części do siebie, a uszczelnienie powstaje w wyniku obrotu pierścienia z części MK za pomocą odpowiedniej dźwigni. Zablokowanie tej dźwigni równocześnie blokuje obrót złącza zabezpieczając je przed niekontrolowanym wypięciem czy rozszczelnieniem połączenia. Zaślepienie złącza możliwie jest na dwa sposoby, zarówno za pomocą części w typie VB (zaślepienie części MK) jak i częścią w typie MB (do części VK). Złącza te uszczelnia się uszczelką profilową GSD, natomiast zawory zamykające w typie MB uszczelnia się płaską uszczelką TWF. Do uszczelnienia gwintu stosuje się uszczelki płaskie typ GD. Materiał, z którego wykonane są uszczelki, dobiera się na podstawie odporności chemicznej na transportowane medium.
System złączy TW znajduje zastosowanie w transporcie cieczy, materiałów stałych i gazów (z wyjątkiem gazu płynnego i pary). Złącza te znajdziemy w systemach przeładunkowych w przemyśle chemicznym, petrochemicznym i spożywczym.
Dostępne warianty produktu:
-
rozmiarMKV 50
-
gwint wewn.G 2"
-
waga [kg]0,234
-
rozmiarMKV 80
-
gwint wewn.G 3"
-
waga [kg]0,560
