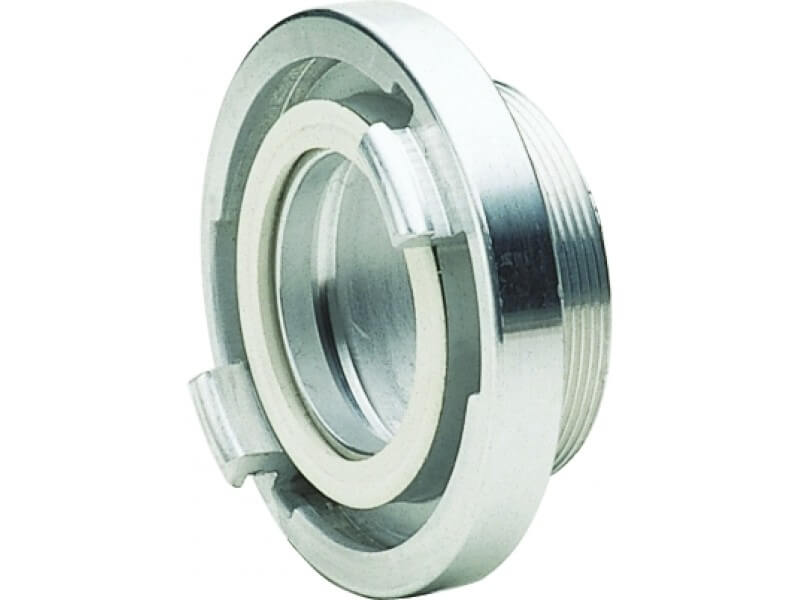

Złącze STORZ - z Gwintem Zewnętrznym - z Aluminium
Materiał: aluminium , w części z zaczepami kute. Uszczelnienie: NBR w kolorze białym. Ciśnienie pracy [bar]: 16.
- Materiał: aluminium, w części z zaczepami kute.
- Gwint Zewnętrzny: DIN EN ISO 228-1 (BSPP/G)
- Uszczelnienie: NBR w kolorze białym.
- Ciśnienie pracy: 16 [bar].
NORMA - DIN
- D = rozstaw zaczepów 31
- C = rozstaw zaczepów 66
- B = rozstaw zaczepów 89
- A = rozstaw zaczepów 133
NORMA - NEN 3374
- 2" = rozstaw zaczepów 81
- 2 1/2" = rozstaw zaczepów 81
- 3" = rozstaw zaczepów 81
| rozmiar | gwint zewn. |
rozstaw zaczepów KA [mm] |
waga [kg] |
nr artykułu |
| D | G 1" | 31 | 0,070 | 5112 025031 |
| C | G 1" | 66 | 0,254 | 5112 025066 |
| - | G 1 ¼" | 52 | 0,142 | 5112 032052 |
| C | G 1 ¼" | 66 | 0,261 | 5112 032066 |
| - | G 1 ½" | 52 | 0,137 | 5112 038052 |
| C | G 1 ½" | 66 | 0,255 | 5112 038066 |
| C | G 2" | 66 | 0,226 | 5112 050066 |
| - | G 2" | 81 | 0,351 | 5112 050081 |
| - | G 2 ½" | 81 | 0,370 | 5112 063081 |
| - | G 3'' | 81 | 0,318 | 5112 075081 |
| B | G 3'' | 89 | 0,379 | 5112 075089 |
| A | G 4" | 133 | 1,018 | 5112 100133 |
Właściwości użytych materiałów i zastosowanie.
Złącze (adapter) "Storz" (Strażackie) z Gwintem zewnętrznym (męskim) wykonane z aluminium, z białą uszczelką z NBR.
Ogólne właściwości materiałów:
Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
System „Storz”, to system złączy i szybkozłączy zaczepowych znanych popularnie w Polsce jako złącza strażackie lub hydrantowe. Wymyślił je w 1882 roku Carl August Guido Storz, który opatentował je w 1893 roku. Złącza posiadają konstrukcję symetryczną i w odróżnieniu od wielu innych typów złączy nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów (haków). Do całkowitego zamknięcia złączy używa się kluczy hakowych, które występują w kilku rozmiarach. Do połączenia dwóch złączy potrzebne jest ćwierć obrotu (90°), a po zamknięciu uzyskuje się solidne i bezpieczne połączenie. Złącza STORZ z powodzeniem zastępują połączenia gwintowane. Ze względu na możliwość szybkiego łączenia, przy zachowaniu szczelności, złącza te, znalazły zastosowanie w pożarnictwie i wielu gałęziach przemysłu. Złącza mogą pracować na podciśnienie i ciśnienie do 16 bar. Używając tych złączy, można przesyłać różne media płynne i sypkie. Często stosowane są w cysternach, które przewożą różnego rodzaju ciecze ropopochodne, kwasy, wodę, fekalia, chemikalia. Stosowane są w pożarnictwie np do hydrantów, systemach nawadniających, przemyśle chemicznym, spożywczym, rolnictwie na przewodach przesypowych oraz do transportu pneumatycznego proszków i granulatów.
Gwint zewnętrzny złącza umożliwia zaadaptowanie węża zakutego (uzbrojonego) w złącza w systemie Storz, do przesyłowych instalacji, urządzeń czy maszyn wyposażonych w gwintowane wewnętrznie przyłącza.
Dostępne warianty produktu:
-
rozmiarD
-
gwint zewn.G 1"
-
rozstaw zaczepów KA [mm]31
-
waga [kg]0,070
-
rozmiarC
-
gwint zewn.G 1"
-
rozstaw zaczepów KA [mm]66
-
waga [kg]0,254
-
rozmiar-
-
gwint zewn.G 1 ¼"
-
rozstaw zaczepów KA [mm]52
-
waga [kg]0,142
-
rozmiarC
-
gwint zewn.G 1 ¼"
-
rozstaw zaczepów KA [mm]66
-
waga [kg]0,261
-
rozmiar-
-
gwint zewn.G 1 ½"
-
rozstaw zaczepów KA [mm]52
-
waga [kg]0,137
-
rozmiarC
-
gwint zewn.G 1 ½"
-
rozstaw zaczepów KA [mm]66
-
waga [kg]0,255
-
rozmiarC
-
gwint zewn.G 2"
-
rozstaw zaczepów KA [mm]66
-
waga [kg]0,226
-
rozmiar-
-
gwint zewn.G 2"
-
rozstaw zaczepów KA [mm]81
-
waga [kg]0,351
-
rozmiar-
-
gwint zewn.G 2 ½"
-
rozstaw zaczepów KA [mm]81
-
waga [kg]0,370
-
rozmiar-
-
gwint zewn.G 3''
-
rozstaw zaczepów KA [mm]81
-
waga [kg]0,318
-
rozmiarB
-
gwint zewn.G 3''
-
rozstaw zaczepów KA [mm]89
-
waga [kg]0,379
-
rozmiarA
-
gwint zewn.G 4"
-
rozstaw zaczepów KA [mm]133
-
waga [kg]1,018
