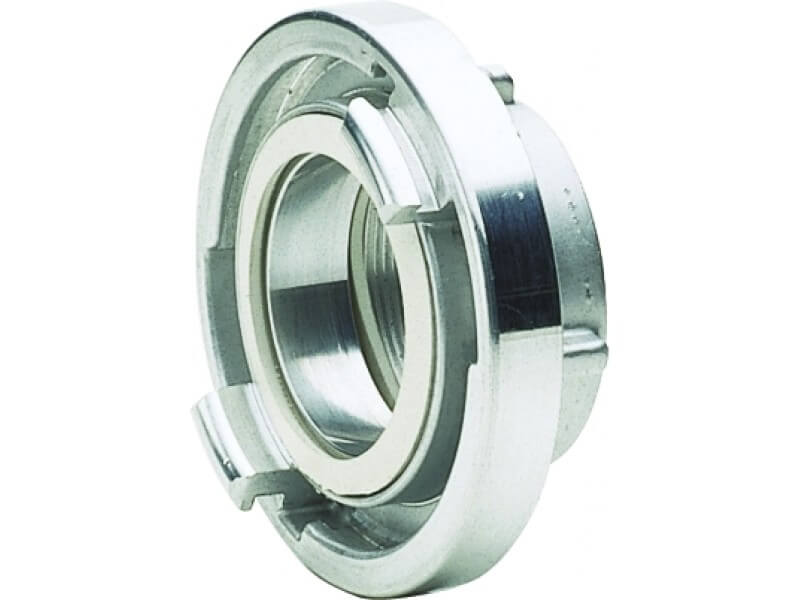

Złącze STORZ - z Gwintem Wewnętrznym - z Aluminium
Materiał: aluminium , w części z zaczepami kute. Uszczelnienie: NBR w kolorze białym. Ciśnienie pracy [bar]: 16.
Czytaj więcej >>- Materiał: aluminium, w części z zaczepami kute
- Uszczelnienie: NBR w kolorze białym
- Ciśnienie pracy: 16 [bar].
- Gwint norma: DIN EN ISO 228-1 (BSPP/G)
NORMA - DIN
- D = rozstaw zaczepów 31
- C = rozstaw zaczepów 66
- B = rozstaw zaczepów 89
- A = rozstaw zaczepów 133
NORMA - NEN 3374
- 2" = rozstaw zaczepów 81
- 2 1/2" = rozstaw zaczepów 81
- 3" = rozstaw zaczepów 81
| rozmiar |
gwint wewn. |
rozstaw zaczepów KA [mm] |
waga [kg] |
nr artykułu |
| D | G 3/4" | 31 | 0,080 | 5111 019031 |
| D | G 1" | 31 | 0,078 | 5111 025031 |
| C | G 1" | 66 | 0,287 | 5111 025066 |
| - | G 1 ¼" | 52 | 0,165 | 5111 032052 |
| C | G 1 ¼" | 66 | 0,303 | 5111 032066 |
| - | G 1 ½" | 52 | 0,152 | 5111 038052 |
| C | G 1 ½" | 66 | 0,268 | 5111 038066 |
| C | G 2" | 66 | 0,271 | 5111 050066 |
| - | G 2" | 81 | 0,384 | 5111 050081 |
| B | G 2" | 89 | 0,428 | 5111 050089 |
| C | G 2 ½" | 66 | 0,281 | 5111 063066 |
| - | G 2 ½" | 81 | 0,374 | 5111 063081 |
| B | G 2 ½" | 89 | 0,428 | 5111 063089 |
| - | G 3" | 81 | 0,408 | 5111 075081 |
| B | G 3" | 89 | 0,418 | 5111 075089 |
| - | G 4" | 115 | 0,804 | 5111 100114 |
| A | G 4" | 133 | 1,078 | 5111 100133 |
Właściwości użytych materiałów i zastosowanie.
Złącze (adapter) "Storz" (Strażackie) z gwintem wewnętrznym (żeńskim) wykonane z aluminium, z białą uszczelką z NBR.
Ogólne właściwości materiałów:
Stopy aluminium, poza glinem zawierają cynk, miedź, krzem, mangan i wiele innych metali. Charakteryzują się dużą wytrzymałością i twardością, oraz niską wagą. Dzięki odporności na korozję i małą gęstość, używa się tego materiału do wyrobu złączy niskociśnieniowych wszędzie tam, gdzie istotna jest niska waga produktu, czyli np. w systemach hydraulicznych, w przemyśle samochodowym, lotniczym, w automatyce i cybernetyce. Dzięki zastosowaniu techniki zwanej anodowaniem, zwiększa się odporność stopu na zużycie, czy przetarcie. Stopy te charakteryzują się również dobrą odpornością chemiczną na przesyłane media, dzięki czemu często polecane są w połączeniu z przewodami z tworzyw sztucznych.
Większa odporność materiału na korozję oznacza dłuższą żywotność przewodu, a co za tym idzie oszczędność ekonomiczną w porównaniu do częstej wymiany złączy o niższej cenie, i niższych parametrach odpornościowych.
NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.
Zastosowanie
System „Storz”, to system złączy i szybkozłączy zaczepowych znanych popularnie w Polsce jako złącza strażackie lub hydrantowe. Wymyślił je w 1882 roku Carl August Guido Storz, który opatentował je w 1893 roku. Złącza posiadają konstrukcję symetryczną i w odróżnieniu od wielu innych typów złączy nie mają części wtykowej (męskiej) i gniazdowej (żeńskiej). Rozmiary złączy określa się rozstawem zaczepów (haków). Do całkowitego zamknięcia złączy używa się kluczy hakowych, które występują w kilku rozmiarach. Do połączenia dwóch złączy potrzebne jest ćwierć obrotu (90°), a po zamknięciu uzyskuje się solidne i bezpieczne połączenie. Złącza STORZ z powodzeniem zastępują połączenia gwintowane. Ze względu na możliwość szybkiego łączenia, przy zachowaniu szczelności, złącza te, znalazły zastosowanie w pożarnictwie i wielu gałęziach przemysłu. Złącza mogą pracować na podciśnienie i ciśnienie do 16 bar. Używając tych złączy, można przesyłać różne media płynne i sypkie. Często stosowane są w cysternach, które przewożą różnego rodzaju ciecze ropopochodne, kwasy, wodę, fekalia, chemikalia. Stosowane są w pożarnictwie np do hydrantów, systemach nawadniających, przemyśle chemicznym, spożywczym, rolnictwie na przewodach przesypowych oraz do transportu pneumatycznego proszków i granulatów.
Gwint wewnętrzny złącza umożliwia zaadaptowanie węża zakutego (uzbrojonego) w złącza w systemie Storz, do przesyłowych instalacji, urządzeń czy maszyn wyposażonych w gwintowane zewnętrznie przyłącza.
Dostępne warianty produktu:
-
rozmiarD
-
gwint wewn.G 3/4"
-
rozstaw zaczepów KA [mm]31
-
waga [kg]0,080
-
rozmiarD
-
gwint wewn.G 1"
-
rozstaw zaczepów KA [mm]31
-
waga [kg]0,078
-
rozmiarC
-
gwint wewn.G 1"
-
rozstaw zaczepów KA [mm]66
-
waga [kg]0,287
-
rozmiar-
-
gwint wewn.G 1 ¼"
-
rozstaw zaczepów KA [mm]52
-
waga [kg]0,165
-
rozmiarC
-
gwint wewn.G 1 ¼"
-
rozstaw zaczepów KA [mm]66
-
waga [kg]0,303
-
rozmiar-
-
gwint wewn.G 1 ½"
-
rozstaw zaczepów KA [mm]52
-
waga [kg]0,152
-
rozmiarC
-
gwint wewn.G 1 ½"
-
rozstaw zaczepów KA [mm]66
-
waga [kg]0,268
-
rozmiarC
-
gwint wewn.G 2"
-
rozstaw zaczepów KA [mm]66
-
waga [kg]0,271
-
rozmiar-
-
gwint wewn.G 2"
-
rozstaw zaczepów KA [mm]81
-
waga [kg]0,384
-
rozmiarB
-
gwint wewn.G 2"
-
rozstaw zaczepów KA [mm]89
-
waga [kg]0,428
-
rozmiarC
-
gwint wewn.G 2 ½"
-
rozstaw zaczepów KA [mm]66
-
waga [kg]0,281
-
rozmiar-
-
gwint wewn.G 2 ½"
-
rozstaw zaczepów KA [mm]81
-
waga [kg]0,374
-
rozmiarB
-
gwint wewn.G 2 ½"
-
rozstaw zaczepów KA [mm]89
-
waga [kg]0,428
-
rozmiar-
-
gwint wewn.G 3"
-
rozstaw zaczepów KA [mm]81
-
waga [kg]0,408
-
rozmiarB
-
gwint wewn.G 3"
-
rozstaw zaczepów KA [mm]89
-
waga [kg]0,418
-
rozmiar-
-
gwint wewn.G 4"
-
rozstaw zaczepów KA [mm]115
-
waga [kg]0,804
-
rozmiarA
-
gwint wewn.G 4"
-
rozstaw zaczepów KA [mm]133
-
waga [kg]1,078
