Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Gwinty rurowe withwortha >>Okrągły gwint Rd >>

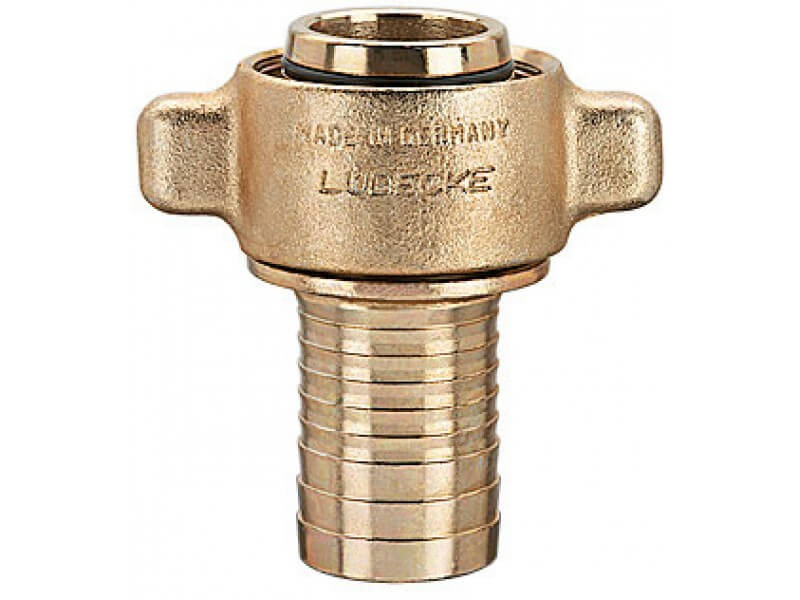

Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE

Oryginalne skręcane złącze z króćcem do węża i nakrętką, pierścieniem pod obejmy zaczepowe, z żelaza ciągliwego i stali ocynkwanej, z uszczelnieniem z NBR. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza i wody, w tym do zasilania ciężkich maszyn budowlanych i górniczych. Według normy DIN 8537 / 20 033. LUDECKE

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 16/25.
  • Temperatura pracy [°C]: od -40 do 95.
  • Materiał: stal/żeliwo ocynkowane.
  • Medium: powietrze, woda i inne.
  • Gwint: ISO 228/DIN 405.
  • Norma: DIN 8537 / 20 033.
  • Złącza z króćcami pod obejmę skorupową (posiadają kołnierz) DIN 20039 B, dostępnych tutaj >>>..
  • System złączy skręcanych z żeliwa ciągliwego / stali, ocynkowane z żółtą pasywacją (wolną od chromu VI).
  • Króćce ze stożkiem 1:3 z dodatkowym uszczelnieniem O-ring (NBR).

Ø węża

 gwint stożek DN

Ø pierścienia

b

 h

waga [g]

 nr artykułu
3/8'' = 10 G 3/4'' 1:4 7,5 21 58 70 169 34/10 S
1/2'' = 13 G 3/4'' 1:4 10 21 58 79 166 34/13 S
5/8'' = 15 G 3/4'' 1:4 12 26 58 79 175 34/15 S
3/4'' = 19 G 3/4'' 1:4 13 33 58 80 200 34/19 S
3/8'' = 10 G 1'' 1:3 7,5 21 65 83 218 10/10 S
1/2'' = 13 G 1'' 1:3 10 22 65 85 207 10/13 S
5/8'' = 15 G 1'' 1:3 12 26 65 85 218 10/15 S
3/4'' = 19 G 1'' 1:3 15 33 65 85 244 10/19 S
1'' = 25 G 1'' 1:3 16 38 65 90 290 10/25 S
3/8'' = 10 Rd 32x1/8'' 1:3 7,5 21 65 90 221 32/10 S
1/2'' = 13 Rd 32x1/8'' 1:3 10 22 65 83 249 32/13 S
5/8'' = 15 Rd 32x1/8'' 1:3 12 26 65 85 229 32/15 S
3/4'' = 19 Rd 32x1/8'' 1:3 15 33 65 85 251 32/19 S
1'' = 25 Rd 32x1/8'' 1:3 16 38 65 90 310 32/25 S
1'' = 25 Rd 38x1/8'' 1:3 19 38 76 98 426 38/25 S
1 1/4'' = 32 Rd 46x1/6'' 1:3 25 50 86 124 685 46/32 S
1 3/8'' = 35 Rd 55x1/6'' 1:3 30 55 95 131 829 55/35 S
1 1/2'' = 38 Rd 55x1/6'' 1:3 31 55 95 131 864 55/38 S
1 5/8'' = 42 Rd 65x1/6'' 1:3 35 63 105 139 1216 62/42 S
1 1/2'' = 38 Rd 75x1/6'' 1:3 31 55 137 140 1420 75/38 S
2'' = 50 Rd 75x1/6'' 1:3 45 77 137 149 1725 75/50 S
2'' = 53 Rd 75x1/6'' 1:3 45 77 137 149 1848 75/53 S
3'' = 75 Rd 105x1/4'' 1:3 67 110 158 206 3974 105/75 S
  • b - całkowita szerokość
  • h - całkowita wysokość
  • artykuły: 34/10 S, 10/10 S, 10/13 S, 10/15 S, 32/10 S i 32/13 S dostępne do wyczerpania zapasów

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącza z króćcem do węża i stożkowym trzpieniem ze stali ocynkowanej, z nakrętką z gwintem wewnętrznym z żeliwa ciągliwego, odlewanego, z uszczelką wykonaną z NBR.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 8537 oraz DIN 20 033 określa dokładne parametry jakim powinno się charakteryzować skręcane złącze do węży, zbudowane ze stożkowego trzpienia i nakrętki łączącej. W normie znajduje się m. in.: - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - określenie możliwości zastosowań - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Złącza wg DIN 8537/20 033 LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem, lub wodą specjalistycznych narzędzi. Przykładami obsługiwanych urządzeń są m. in. młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy w wiertnictwie. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Sposoby łączenia złączy
zlacza-airDrill-Rd75x1-6f small zlacza-airDrill-Rd75x1-6f small2 zlacza-airDrill-Rd75x1-6f small3 nyple-airDrill-din-small
Przykład łączenia ze sobą złączy, które posiadają fabrycznie zamontowane uszczelnienie na stożku wykonane z NBR. Gotowe przewody do stosowania w wiertnictwie dostępne tutaj >>> Przewody można łączyć ze sobą tylko i wyłącznie za pomocą nypli z gwintem zewnętrznym dostosowanych do stożkowych zakończeń złączy. Właściwe połączenie przewodów spowoduje uszczelnienie się stożków w złączach wewnątrz specjalnie wyprofilowanych pod stożek nypli. Akcesoria dostępne tutaj >>> Przewody można również łączyć z innymi złączami, lub instalacjami za pomocą przejściówek i redukcji.

Złącza skręcane z króćcem do węża, służą przede wszystkim łączeniu węży z urządzeniami i instalacjami wyposażonymi w złącza tego samego typu za pomocą odpowiednich przejściówek, redukcji i nypli posiadających uszczelnienie czołowe. Złącza te daje się łatwo przystosować do wielu systemów, oraz nietypowych zastosowań.

Możliwe jest przygotowanie złączy do obsługi zastosowań wymagających ciśnienia roboczego od 40 do 100 bar na życzenie klienta.

Do zastosowań z parą wodną i wyższymi temperaturami polecamy skorzystać ze złączy wg DIN EN 14 423, które dostępne są tutaj >>>

Złącza nadają się do uzbrajania węży płaskich, również za pomocą tulei zaciskowych na wąż. Więcej informacji na temat systemu FlatLock tutaj >>>

Dodatkowo złącza są wyposażone w kołnierz zabezpieczający na króćcu do węża, na którym można oprzeć zaczepy specjalnie dopasowanych obejm wg DIN 20039 B, co zapobiega ześlizgiwaniu się zamontowanej obejmy z króćca. Zjawisko ześlizgiwania się obejm powstaje na wskutek wibracji przenoszonych z obsługiwanych urządzeń i narzędzi pneumatycznych. Obejmy tego typu dostępne są tutaj >>>

Dostępne warianty produktu:

Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
34/10 S
  • Ø węża
    3/8'' = 10
  • gwint
    G 3/4''
  • stożek
    1:4
  • DN
    7,5
  • Ø pierścienia
    21
  • b
    58
  • h
    70
  • waga [g]
    169
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
34/13 S
  • Ø węża
    1/2'' = 13
  • gwint
    G 3/4''
  • stożek
    1:4
  • DN
    10
  • Ø pierścienia
    21
  • b
    58
  • h
    79
  • waga [g]
    166
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
34/15 S
  • Ø węża
    5/8'' = 15
  • gwint
    G 3/4''
  • stożek
    1:4
  • DN
    12
  • Ø pierścienia
    26
  • b
    58
  • h
    79
  • waga [g]
    175
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
34/19 S
  • Ø węża
    3/4'' = 19
  • gwint
    G 3/4''
  • stożek
    1:4
  • DN
    13
  • Ø pierścienia
    33
  • b
    58
  • h
    80
  • waga [g]
    200
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
10/10 S
  • Ø węża
    3/8'' = 10
  • gwint
    G 1''
  • stożek
    1:3
  • DN
    7,5
  • Ø pierścienia
    21
  • b
    65
  • h
    83
  • waga [g]
    218
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
10/13 S
  • Ø węża
    1/2'' = 13
  • gwint
    G 1''
  • stożek
    1:3
  • DN
    10
  • Ø pierścienia
    22
  • b
    65
  • h
    85
  • waga [g]
    207
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
10/15 S
  • Ø węża
    5/8'' = 15
  • gwint
    G 1''
  • stożek
    1:3
  • DN
    12
  • Ø pierścienia
    26
  • b
    65
  • h
    85
  • waga [g]
    218
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
10/19 S
  • Ø węża
    3/4'' = 19
  • gwint
    G 1''
  • stożek
    1:3
  • DN
    15
  • Ø pierścienia
    33
  • b
    65
  • h
    85
  • waga [g]
    244
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
10/25 S
  • Ø węża
    1'' = 25
  • gwint
    G 1''
  • stożek
    1:3
  • DN
    16
  • Ø pierścienia
    38
  • b
    65
  • h
    90
  • waga [g]
    290
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
32/10 S
  • Ø węża
    3/8'' = 10
  • gwint
    Rd 32x1/8''
  • stożek
    1:3
  • DN
    7,5
  • Ø pierścienia
    21
  • b
    65
  • h
    90
  • waga [g]
    221
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
32/13 S
  • Ø węża
    1/2'' = 13
  • gwint
    Rd 32x1/8''
  • stożek
    1:3
  • DN
    10
  • Ø pierścienia
    22
  • b
    65
  • h
    83
  • waga [g]
    249
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
32/15 S
  • Ø węża
    5/8'' = 15
  • gwint
    Rd 32x1/8''
  • stożek
    1:3
  • DN
    12
  • Ø pierścienia
    26
  • b
    65
  • h
    85
  • waga [g]
    229
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
32/19 S
  • Ø węża
    3/4'' = 19
  • gwint
    Rd 32x1/8''
  • stożek
    1:3
  • DN
    15
  • Ø pierścienia
    33
  • b
    65
  • h
    85
  • waga [g]
    251
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
32/25 S
  • Ø węża
    1'' = 25
  • gwint
    Rd 32x1/8''
  • stożek
    1:3
  • DN
    16
  • Ø pierścienia
    38
  • b
    65
  • h
    90
  • waga [g]
    310
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
38/25 S
  • Ø węża
    1'' = 25
  • gwint
    Rd 38x1/8''
  • stożek
    1:3
  • DN
    19
  • Ø pierścienia
    38
  • b
    76
  • h
    98
  • waga [g]
    426
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
46/32 S
  • Ø węża
    1 1/4'' = 32
  • gwint
    Rd 46x1/6''
  • stożek
    1:3
  • DN
    25
  • Ø pierścienia
    50
  • b
    86
  • h
    124
  • waga [g]
    685
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
55/35 S
  • Ø węża
    1 3/8'' = 35
  • gwint
    Rd 55x1/6''
  • stożek
    1:3
  • DN
    30
  • Ø pierścienia
    55
  • b
    95
  • h
    131
  • waga [g]
    829
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
55/38 S
  • Ø węża
    1 1/2'' = 38
  • gwint
    Rd 55x1/6''
  • stożek
    1:3
  • DN
    31
  • Ø pierścienia
    55
  • b
    95
  • h
    131
  • waga [g]
    864
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
62/42 S
  • Ø węża
    1 5/8'' = 42
  • gwint
    Rd 65x1/6''
  • stożek
    1:3
  • DN
    35
  • Ø pierścienia
    63
  • b
    105
  • h
    139
  • waga [g]
    1216
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
75/38 S
  • Ø węża
    1 1/2'' = 38
  • gwint
    Rd 75x1/6''
  • stożek
    1:3
  • DN
    31
  • Ø pierścienia
    55
  • b
    137
  • h
    140
  • waga [g]
    1420
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
75/50 S
  • Ø węża
    2'' = 50
  • gwint
    Rd 75x1/6''
  • stożek
    1:3
  • DN
    45
  • Ø pierścienia
    77
  • b
    137
  • h
    149
  • waga [g]
    1725
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
75/53 S
  • Ø węża
    2'' = 53
  • gwint
    Rd 75x1/6''
  • stożek
    1:3
  • DN
    45
  • Ø pierścienia
    77
  • b
    137
  • h
    149
  • waga [g]
    1848
Złącze Skręcane ze Stożkiem - Króciec do Węża z Nakrętką - Komplet - DIN 8537/20 033 - LUDECKE
nr artykułu
105/75 S
  • Ø węża
    3'' = 75
  • gwint
    Rd 105x1/4''
  • stożek
    1:3
  • DN
    67
  • Ø pierścienia
    110
  • b
    158
  • h
    206
  • waga [g]
    3974
