Złącze Skręcane z Przegubem Kulowym - Typ KGV - LUDECKE
Łącznik z obrotową główką, z gwintami zewnętrznym i wewnętrznym, przegubem kulowym do regulacji dyszy powietrza. Przeznaczony do stosowania w układach regulacji temperatury, za pomocą gorącej i zimnej wody oraz oleju. Stosowane do modyfikacji instalacji regulacji temperatury w przemyśle produkcji wyrobów z tworzyw sztucznych.
Czytaj więcej >>- Ciśnienie robocze [bar]: 15 ( podciśnienie ).
- Temperatura pracy [°C]: od -20 do +100.
- Materiał: mosiądz MS 58
- Medium: powietrze, woda, olej i inne.
- Gwint: ISO 228.
|

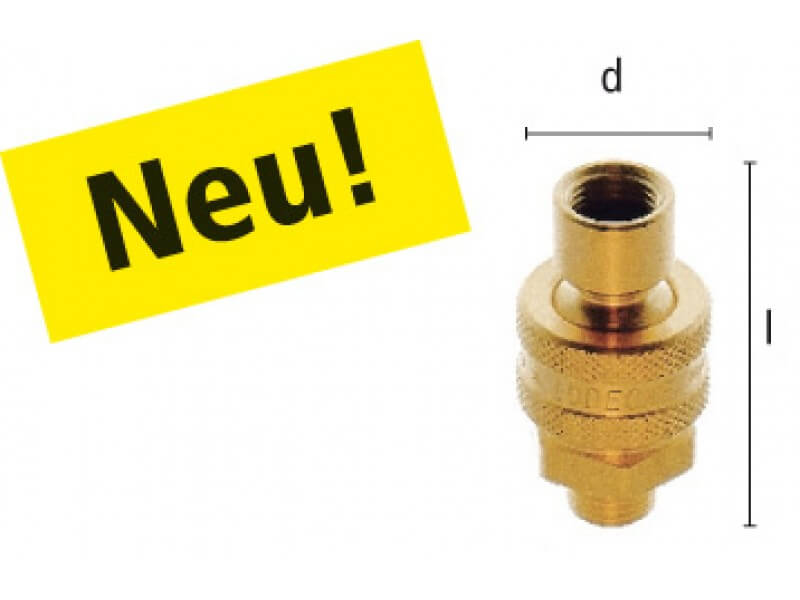

gwint 1 |
gwint 2 |
uwagi |
SW |
l |
d |
waga [g] |
nr artykułu |
| G 1/4'' zewn. | G 1/4 wewn. | ca. 47° | 22 | 53 | 27 | 104 | KGV 14 |
- uwagi - zakres wychylania wyrażony w stopniach.
Właściwości użytych materiałów i zastosowanie.

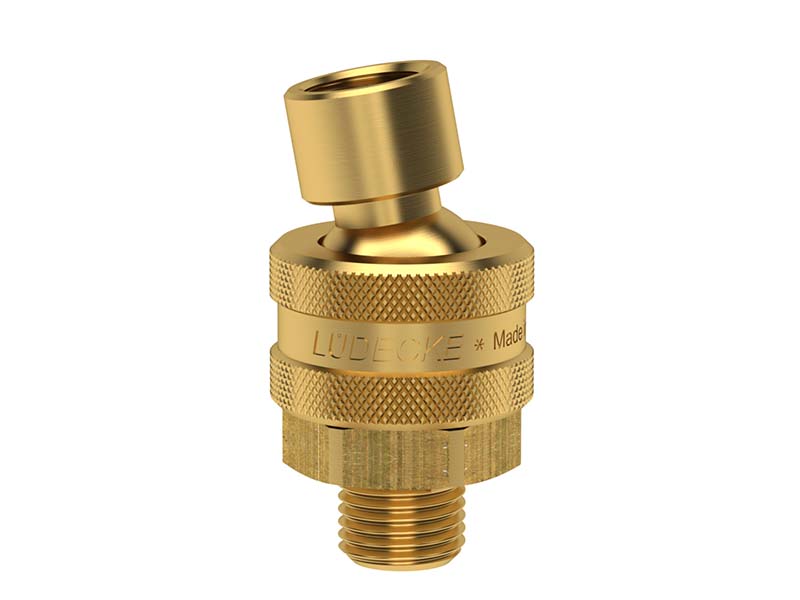

Łącznik z obrotową główką, wykonany z mosiądzu (MS 58).
Ogólne właściwości materiałów:
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.
Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, ale również jest wykorzystywany do przesyłu nieagresywnych mediów gazowych, w tym powietrza pod ciśnieniem zawierającego tzw. "mgiełkę olejową" stosowaną w urządzeniach pneumatycznych.
Zastosowanie
Elementy armatury szybkozłączek do układów i instalacji regulacji temperatury przy produkcji tworzyw sztucznych, służą przede wszystkim do zwiększania możliwości montażowych istniejących instalacji, różnicowania ich oraz modyfikowania i rozbudowy w zależności od powstających w cyklu produkcyjnych potrzeb. Element KGV posiada z jednej strony gwint wewnętrzny, a z drugiej gwint zewnętrzny. Przyłącza można względem siebie ustawiać dowolnie w zakresie do 47°, dzięki zastosowaniu kulowego przegubu. Zapewnia to zastosowanie nowych możliwości montażu posiadanych elementów instalacji przesyłowych, w miejscach nie dostępny dla tradycyjnych rozwiązań. Pomiędzy przyłączami znajduje się również sześciokątny pierścień pod klucz umożliwiający kontrowanie podczas montażu. Część posiada również regulacje dyszy dla powietrza. Elementy te dzięki uniwersalności i wytrzymałości znajdą również zastosowanie w wielu gałęziach przemysłu, w warsztatach mechanicznych i hobbystycznych do zwiększenia możliwości montażowych używanych urządzeń.
Elementy armatury do szybkozłączek przeznaczone są do zastosowania w instalacjach regulacji temperatury, które najczęściej są stosowane w przemyśle przetwórczym tworzyw sztucznych. Wysoka jakość wykonania, zapewnia zachowanie precyzyjnego ciśnienia i temperatury, które mogą sięgać do 200°C. Właśnie precyzja zachowania odpowiedniego ciśnienia i temperatury, często decyduje o dużej powtarzalności precyzyjnych kształtów wyrobów z form. Przełoży się to na małą ilość odrzutów materiałowych, co zwiększy atrakcyjność ekonomiczną produkowanych elementów. Inaczej mówiąc dzięki zastosowaniu tych złączy w tym samym czasie, wykonamy większą ilość poprawnie wykonanych elementów z tworzyw sztucznych.
Dostępne warianty produktu:
-
gwint 1G 1/4'' zewn.
-
gwint 2G 1/4 wewn.
-
uwagica. 47°
-
SW22
-
L53
-
d27
-
waga [g]104
