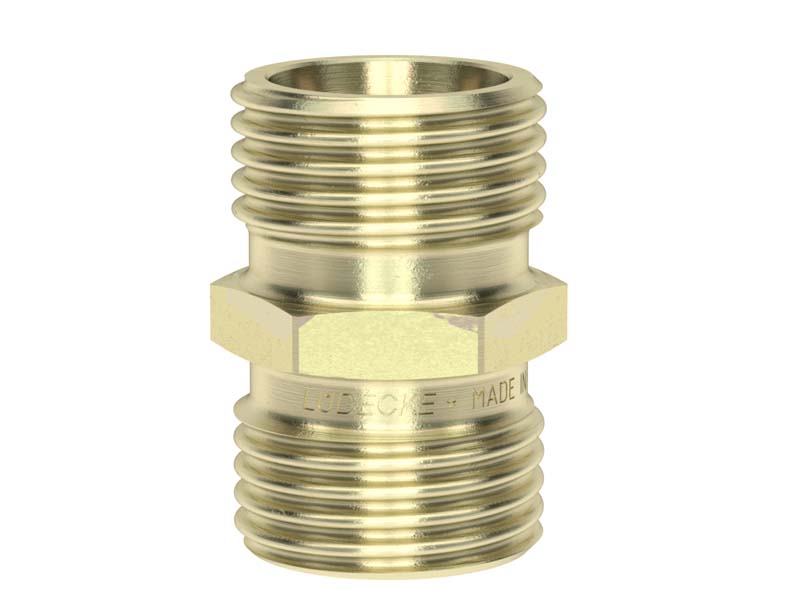

Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE

Oryginalne nyple do złączy skręcanych ze stożkowym czołem (wg DIN 20033) ze stali ocynkowanej. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza i wody, w tym do zasilania ciężkich maszyn budowlanych i górniczych. LUDECKE

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 16/25.
  • Temperatura pracy [°C]: od -40 do 95.
  • Materiał: stal ocynkowana.
  • Medium: powietrze, woda i inne.
  • Gwint: DIN 405 / ISO 228.
gwint zewn. stożek

SW

h

waga [g]

nr artykułu
2 x G 3/4'' 2 x 1:4 27 47 107 V 34 N
2 x G 3/4'' 2 x 1:4 32 47 125 V 34-32 N
2 x G 1" 2 x 1:3 36 55 197 V 10 N
2 x Rd 32 x 1/8" 2 x 1:3 32 55 163 V 32 N
2 x Rd 38 x 1/8" 2 x 1:3 41 62 283 V 38 N
2 x Rd 46 x 1/6" 2 x 1:3 46 70 410 V 46 N
2x Rd 55 x 1/6" 2 x 1:3 55 78 648 V 55 N
2 x Rd 62 x 1/6" 2 x 1:3 65 88 869 V 62 N
2 x Rd 75 x 1/6" 2 x 1:3 75 100 1490 V 75 N
2 x Rd 105 x 1/6" 2 x 1:3 105 122 2990 V 105 N

Właściwości użytych materiałów i zastosowanie.

Nyple symetryczne z gwintem zewnętrznym wykonane są ze stali ocynkowanej.

Ogólne właściwości materiałów:

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 20 033 określa dokładne parametry jakim powinno się charakteryzować skręcane złącze do węży, zbudowane ze stożkowego trzpienia i nakrętki łączącej. W normie znajduje się m. in.: - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - określenie możliwości zastosowań - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Norma DIN 20 036 określa parametry dla łączników i nypli do złączy skręcanych wg m.in powyższej normy. Zastosowanie w górnictwie.

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Nyple z obustronnym gwintem zewnętrznym przeznaczone są do stosowania ze złącza wg DIN 20 033 LUDECKE. Złącza te przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem, lub wodą specjalistycznych narzędzi. Przykładami obsługiwanych urządzeń są m. in. młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy w wiertnictwie. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Przykłady zastosowania nypli ze złączami zamocowanych za pomocą tulei zaciskowych.

Sposoby łączenia złączy ze stożkowym zakończeniem, za pomocą nypli.
zlacza-airDrill-Rd75x1-6f small zlacza-airDrill-Rd75x1-6f small2 zlacza-airDrill-Rd75x1-6f small3
Przykład łączenia ze sobą złączy, które posiadają fabrycznie zamontowane uszczelnienie na stożku wykonane z NBR. Gotowe przewody do stosowania w wiertnictwie dostępne tutaj >>> Przewody można łączyć ze sobą tylko i wyłącznie za pomocą nypli z gwintem zewnętrznym dostosowanych do stożkowych zakończeń złączy. Właściwe połączenie przewodów spowoduje uszczelnienie się stożków w złączach wewnątrz specjalnie wyprofilowanych pod stożek nypli.

Nyple z podwójnym gwintem zewnętrznym, wewnątrz posiadają pasujący do złączy skręcanych wg DIN 20033 profil idealnie dopasowujący się do stożkowych zakończeń. Zakończenia te posiadają uszczelki, które, doszczelniają przepływ w skręconym połączeniu. Złącza skręcane z trzpieniem stożkowym, służą przede wszystkim łączeniu przewodów i urządzeń wyposażonych w gwintowane przyłącza (gwint rurowy).

Nyple mają również uniwersalne zastosowania przy modyfikacji instalacji wyposażonych w odpowiednie gwinty wewnętrzne.


Dostępne warianty produktu:

Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 34 N
  • gwint zewn.
    2 x G 3/4''
  • stożek
    2 x 1:4
  • SW
    27
  • h
    47
  • waga [g]
    107
Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 34-32 N
  • gwint zewn.
    2 x G 3/4''
  • stożek
    2 x 1:4
  • SW
    32
  • h
    47
  • waga [g]
    125
Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 10 N
  • gwint zewn.
    2 x G 1"
  • stożek
    2 x 1:3
  • SW
    36
  • h
    55
  • waga [g]
    197
Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 32 N
  • gwint zewn.
    2 x Rd 32 x 1/8"
  • stożek
    2 x 1:3
  • SW
    32
  • h
    55
  • waga [g]
    163
Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 38 N
  • gwint zewn.
    2 x Rd 38 x 1/8"
  • stożek
    2 x 1:3
  • SW
    41
  • h
    62
  • waga [g]
    283
Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 46 N
  • gwint zewn.
    2 x Rd 46 x 1/6"
  • stożek
    2 x 1:3
  • SW
    46
  • h
    70
  • waga [g]
    410
Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 55 N
  • gwint zewn.
    2x Rd 55 x 1/6"
  • stożek
    2 x 1:3
  • SW
    55
  • h
    78
  • waga [g]
    648
Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 62 N
  • gwint zewn.
    2 x Rd 62 x 1/6"
  • stożek
    2 x 1:3
  • SW
    65
  • h
    88
  • waga [g]
    869
Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 75 N
  • gwint zewn.
    2 x Rd 75 x 1/6"
  • stożek
    2 x 1:3
  • SW
    75
  • h
    100
  • waga [g]
    1490
Złącze Skręcane - Nypel z Obustronnym Gwintem Zewnętrznym - DIN 8537/20 036 - Typ V N - LUDECKE
nr artykułu
V 105 N
  • gwint zewn.
    2 x Rd 105 x 1/6"
  • stożek
    2 x 1:3
  • SW
    105
  • h
    122
  • waga [g]
    2990
