Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Gwinty rurowe withwortha >>Okrągły gwint Rd >>

Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE

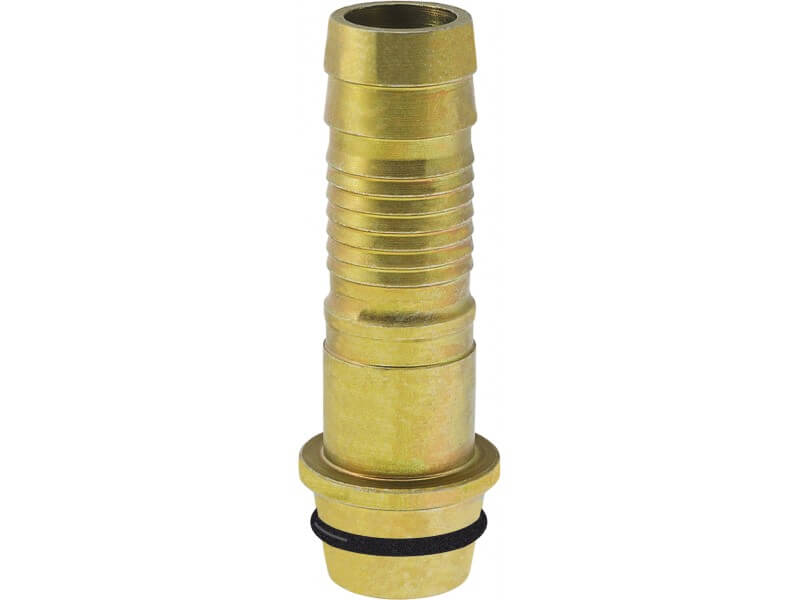

Oryginalny króciec do węża do złączy skręcanych, ze stali ocynkwanej, z uszczelnieniem z NBR. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza i wody, w tym do zasilania ciężkich maszyn budowlanych i górniczych. Według normy DIN 8537 / 20 033. LUDECKE

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 16/25.
  • Temperatura pracy [°C]: od -40 do 95.
  • Materiał: stal ocynkowana
  • Norma: DIN 8537 / 20 033.
  • Medium: powietrze, woda i inne.
  • Uszczelnienie: NBR
  • Króćce pod obejmy wg DIN 20 039 A, dostępne tutaj >>>

Ø wewn. węża

 stożek

b

 h

waga [g]

 nr artykułu
3/8'' = 10 1:4 24 70 67 T 10 B
1/2'' = 13 1:4 24 79 74 T 13 B
5/8'' = 15 1:4 24 79 72 T 15 B
3/4'' = 19 1:4 24 80 94 T 19 B
3/8'' = 10 1:3 28 78 85 ST 10 B
1/2'' = 13 1:3 28 80 104 ST 13 B
5/8'' = 15 1:3 28 80 83 ST 15 B
3/4'' = 19 1:3 28 80 100 ST 19 B
3/4" = 19 1:3 28 80 109 ST 19 B-PH
1" = 25 1:3 29 85 163 ST 25 B/3
1" = 25 1:3 30 85 148 ST 25 B/2
1" = 25 1:3 33 90 164 ST 25 B
1" = 25 1:3 33 88,5 200 ST 25 B-PH
1.1/4" = 32 1:3 40 120 355 ST 32 B
1.3/8" = 35 1:3 48 125 390 ST 35 B
1.1/2" = 38 1:3 48 125 465 ST 38 B
1 1/2“ = 38mm 1:3 48 110 420 ST 38 B-PH
1.5/8" = 42 1:3 57 130 558 ST 42 B
2" = 50 1:3 68 140 896 ST 50 B
2“ = 50 mm 1:3 68 117 724 ST 50 B-PH
2" = 53 1:3 68 140 947 ST 53 B
3" = 75 1:3 98 189 1990 ST 75 B
  • Elementy o numerach T 10 B, ST 10 B, ST 50 B-PH dostępne do wyczerpania zapasów.
  • Elementy z końcówką PH z króćcem dostosowanym pod tuleje zaciskowe dostępne tutaj >>>

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącza z króćcem do węża i stożkowym trzpieniem ze stali ocynkowanej, z uszczelką wykonaną z NBR.

Ogólne właściwości materiałów:

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 8537 oraz DIN 20 033 określa dokładne parametry jakim powinno się charakteryzować skręcane złącze do węży, zbudowane ze stożkowego trzpienia i nakrętki łączącej. W normie znajduje się m. in.: - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - określenie możliwości zastosowań - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Złącza wg DIN 8537/20 033 LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem, lub wodą specjalistycznych narzędzi. Przykładami obsługiwanych urządzeń są m. in. młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy w wiertnictwie. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Sposoby łączenia złączy
zlacza-airDrill-Rd75x1-6f small zlacza-airDrill-Rd75x1-6f small2 zlacza-airDrill-Rd75x1-6f small3 nyple-airDrill-din-small
Przykład łączenia ze sobą złączy, które posiadają fabrycznie zamontowane uszczelnienie na stożku wykonane z NBR. Gotowe przewody do stosowania w wiertnictwie dostępne tutaj >>> Przewody można łączyć ze sobą tylko i wyłącznie za pomocą nypli z gwintem zewnętrznym dostosowanych do stożkowych zakończeń złączy. Właściwe połączenie przewodów spowoduje uszczelnienie się stożków w złączach wewnątrz specjalnie wyprofilowanych pod stożek nypli. Akcesoria dostępne tutaj >>> Przewody można również łączyć z innymi złączami, lub instalacjami za pomocą przejściówek i redukcji.

Złącza skręcane z króćcem do węża, służą przede wszystkim łączeniu węży z urządzeniami i instalacjami wyposażonymi w złącza kłowe tego samego typu za pomocą odpowiednich przejściówek, redukcji i nypli posiadających uszczelnienie czołowe. Złącza te daje się łatwo przystosować do wielu systemów, oraz nietypowych zastosowań.

Złącza nadają się do uzbrajania węży płaskich, również za pomocą tulei zaciskowych na wąż. Więcej informacji na temat systemu FlatLock tutaj >>>

Dodatkowo złącza są wyposażone w kołnierz zabezpieczający na króćcu do węża, na którym można oprzeć zaczepy specjalnie dopasowanych obejm wg DIN 20039 B, co zapobiega ześlizgiwaniu się zamontowanej obejmy z króćca. Zjawisko ześlizgiwania się obejm powstaje na wskutek wibracji przenoszonych z obsługiwanych urządzeń i narzędzi pneumatycznych. Obejmy tego typu dostępne są tutaj >>>

Dostępne warianty produktu:

Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
T 10 B
  • Ø wewn. węża
    3/8'' = 10
  • stożek
    1:4
  • b
    24
  • h
    70
  • waga [g]
    67
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
T 13 B
  • Ø wewn. węża
    1/2'' = 13
  • stożek
    1:4
  • b
    24
  • h
    79
  • waga [g]
    74
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
T 15 B
  • Ø wewn. węża
    5/8'' = 15
  • stożek
    1:4
  • b
    24
  • h
    79
  • waga [g]
    72
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
T 19 B
  • Ø wewn. węża
    3/4'' = 19
  • stożek
    1:4
  • b
    24
  • h
    80
  • waga [g]
    94
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 10 B
  • Ø wewn. węża
    3/8'' = 10
  • stożek
    1:3
  • b
    28
  • h
    78
  • waga [g]
    85
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 13 B
  • Ø wewn. węża
    1/2'' = 13
  • stożek
    1:3
  • b
    28
  • h
    80
  • waga [g]
    104
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 15 B
  • Ø wewn. węża
    5/8'' = 15
  • stożek
    1:3
  • b
    28
  • h
    80
  • waga [g]
    83
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 19 B
  • Ø wewn. węża
    3/4'' = 19
  • stożek
    1:3
  • b
    28
  • h
    80
  • waga [g]
    100
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 19 B-PH
  • Ø wewn. węża
    3/4" = 19
  • stożek
    1:3
  • b
    28
  • h
    80
  • waga [g]
    109
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 25 B/3
  • Ø wewn. węża
    1" = 25
  • stożek
    1:3
  • b
    29
  • h
    85
  • waga [g]
    163
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 25 B/2
  • Ø wewn. węża
    1" = 25
  • stożek
    1:3
  • b
    30
  • h
    85
  • waga [g]
    148
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 25 B
  • Ø wewn. węża
    1" = 25
  • stożek
    1:3
  • b
    33
  • h
    90
  • waga [g]
    164
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 25 B-PH
  • Ø wewn. węża
    1" = 25
  • stożek
    1:3
  • b
    33
  • h
    88,5
  • waga [g]
    200
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 32 B
  • Ø wewn. węża
    1.1/4" = 32
  • stożek
    1:3
  • b
    40
  • h
    120
  • waga [g]
    355
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 35 B
  • Ø wewn. węża
    1.3/8" = 35
  • stożek
    1:3
  • b
    48
  • h
    125
  • waga [g]
    390
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 38 B
  • Ø wewn. węża
    1.1/2" = 38
  • stożek
    1:3
  • b
    48
  • h
    125
  • waga [g]
    465
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 38 B-PH
  • Ø wewn. węża
    1 1/2“ = 38mm
  • stożek
    1:3
  • b
    48
  • h
    110
  • waga [g]
    420
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 42 B
  • Ø wewn. węża
    1.5/8" = 42
  • stożek
    1:3
  • b
    57
  • h
    130
  • waga [g]
    558
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 50 B
  • Ø wewn. węża
    2" = 50
  • stożek
    1:3
  • b
    68
  • h
    140
  • waga [g]
    896
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 50 B-PH
  • Ø wewn. węża
    2“ = 50 mm
  • stożek
    1:3
  • b
    68
  • h
    117
  • waga [g]
    724
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 53 B
  • Ø wewn. węża
    2" = 53
  • stożek
    1:3
  • b
    68
  • h
    140
  • waga [g]
    947
Złącze Skręcane - Króciec ze Stożkiem do Złączy Skręcanych - Typ T B - LUDECKE
nr artykułu
ST 75 B
  • Ø wewn. węża
    3" = 75
  • stożek
    1:3
  • b
    98
  • h
    189
  • waga [g]
    1990
