Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Gwinty rurowe withwortha >>Amerykański gwint NPT >>Okrągły gwint Rd >>

Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE

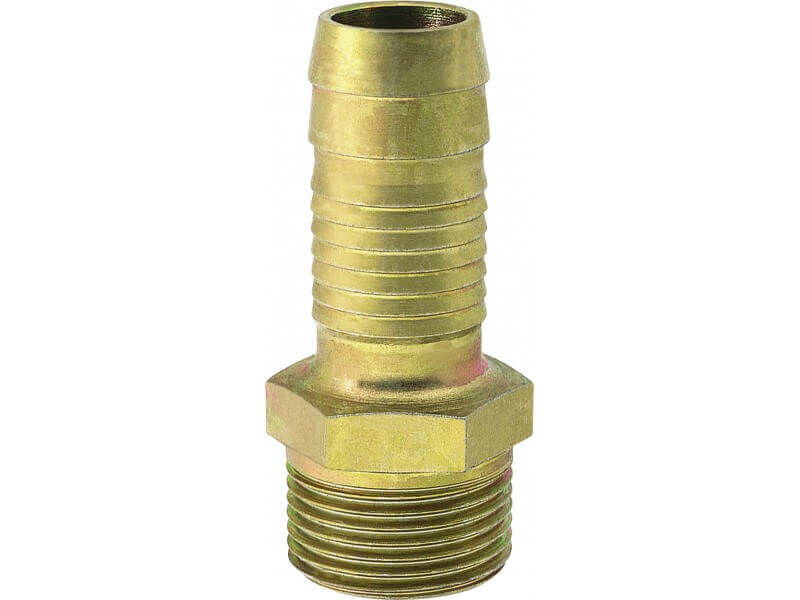

Oryginalne skręcane złącze z króćcem do węża ze stożkiem i gwintem zewnętrznym (okrągłym DIN 405), ze stali ocynkowanej. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza i wody, w tym do zasilania ciężkich maszyn budowlanych i górniczych. Według normy DIN 8537 / 20 033. LUDECKE

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 16/25.
  • Temperatura pracy [°C]: od -40 do 95.
  • Materiał: stal ocynkowana.
  • Medium: powietrze, woda i inne.
  • Gwint: DIN 405.
  • Norma: DIN 20 033.
  • Króćce pod obejmy wg DIN 20 039 A, dostępne tutaj >>>

Ø wewn. węża

 gwint stożek DN h SW

długość

króćca [mm]

waga [g]

 nr artykułu
1/2'' = 13 Rd 32x1/8" 1:3 10 75 32 41 150 G 32 - 13 T
5/8'' = 16 Rd 32x1/8" 1:3 13 75 32 41 154 G 32 - 16 T
3/4'' = 19 Rd 32x1/8" 1:3 15 75 32 41 156 G 32 - 19 T
1'' = 25 Rd 32x1/8" 1:3 20 75 32 41 168 G 32 - 25 T
1" = 25 Rd 32x1/8" 1:3 20 75 41 41 210 G 38 - 25 T
1.1/2" = 38 Rd 55x1/6" 1:3 33 95 55 50 800 G 55 - 38 T
2" = 50 Rd 75x1/6" 1:3 45 117 75 65 1120 G 75 - 50 T
2" = 53 Rd 75x1/6" 1:3 47 117 75 65 1140 G 75 - 53 T
  • Dla artykułów G 55 - 38 T, G 75 - 50 T, G 75 - 53 T - z kołnierzem zabezpieczającym, reszta bez kołnierza zabezpieczającego
  • Artykuły G 32 - 13 T, G 32 - 16 T, G 32 - 19 T, G 32 - 25 T - do wyczerpania zapasów.
  • pasujące do złączy skręcanych
  • inne rozmiary na zapytanie

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącza skręcane z króćcem do węża stożkowym i gwintem zewnętrznym, trzpieniem ze stali ocynkowanej.

Ogólne właściwości materiałów:

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 8537 oraz DIN 20 033 określa dokładne parametry jakim powinno się charakteryzować skręcane złącze do węży, zbudowane ze stożkowego trzpienia i nakrętki łączącej. W normie znajduje się m. in.: - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - określenie możliwości zastosowań - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Złącza wg DIN 8537/20 033 LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem, lub wodą specjalistycznych narzędzi. Przykładami obsługiwanych urządzeń są m. in. młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy w wiertnictwie. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Zamocowanie za pomocą tulei zaciskowych z dodatkową siatką zabezpieczającą wykonaną ze stali ocynkowanej.

Sposoby łączenia złączy
zlacza-airDrill-Rd75x1-6f small zlacza-airDrill-Rd75x1-6f small2 zlacza-airDrill-Rd75x1-6f small3 nyple-airDrill-din-small
Przykład łączenia ze sobą złączy, które posiadają fabrycznie zamontowane uszczelnienie na stożku wykonane z NBR. Gotowe przewody do stosowania w wiertnictwie dostępne tutaj >>> Przewody można łączyć ze sobą tylko i wyłącznie za pomocą nypli z gwintem zewnętrznym dostosowanych do stożkowych zakończeń złączy. Właściwe połączenie przewodów spowoduje uszczelnienie się stożków w złączach wewnątrz specjalnie wyprofilowanych pod stożek nypli. Akcesoria dostępne tutaj >>> Przewody można również łączyć z innymi złączami, lub instalacjami za pomocą przejściówek i redukcji.

Gwint zewnętrzny z króćcem do węża, służy przede wszystkim łączeniu węży z urządzeniami i instalacjami wyposażonymi w kompletne złącza skręcane z gwintami stożkowymi. Złącza te daje się łatwo przystosować do wielu systemów, oraz nietypowych zastosowań.

Do zastosowań z parą wodną i wyższymi temperaturami polecamy skorzystać ze złączy wg DIN EN 14 423, które dostępne są tutaj >>>

Dodatkowo wybrane rozmiary złącza wyposażone w kołnierz zabezpieczający na króćcu do węża, na którym można oprzeć zaczepy specjalnie dopasowanych obejm wg DIN 20039 B, co zapobiega ześlizgiwaniu się zamontowanej obejmy z króćca. Zjawisko ześlizgiwania się obejm powstaje na wskutek wibracji przenoszonych z obsługiwanych urządzeń i narzędzi pneumatycznych. Obejmy tego typu dostępne są tutaj >>>

Do elementów bez kołnierza zabezpieczającego rekomendujemy obejmy z dociskiem bocznym wg DIN 20039 A, typ SL, które dostępne są tutaj >>>

Dostępne warianty produktu:

Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE
nr artykułu
G 32 - 13 T
  • Ø wewn. węża
    1/2'' = 13
  • gwint
    Rd 32x1/8"
  • stożek
    1:3
  • DN
    10
  • h
    75
  • SW
    32
  • długość króćca [mm]
    41
  • waga [g]
    150
Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE
nr artykułu
G 32 - 16 T
  • Ø wewn. węża
    5/8'' = 16
  • gwint
    Rd 32x1/8"
  • stożek
    1:3
  • DN
    13
  • h
    75
  • SW
    32
  • długość króćca [mm]
    41
  • waga [g]
    154
Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE
nr artykułu
G 32 - 19 T
  • Ø wewn. węża
    3/4'' = 19
  • gwint
    Rd 32x1/8"
  • stożek
    1:3
  • DN
    15
  • h
    75
  • SW
    32
  • długość króćca [mm]
    41
  • waga [g]
    156
Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE
nr artykułu
G 32 - 25 T
  • Ø wewn. węża
    1'' = 25
  • gwint
    Rd 32x1/8"
  • stożek
    1:3
  • DN
    20
  • h
    75
  • SW
    32
  • długość króćca [mm]
    41
  • waga [g]
    168
Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE
nr artykułu
G 38 - 25 T
  • Ø wewn. węża
    1" = 25
  • gwint
    Rd 32x1/8"
  • stożek
    1:3
  • DN
    20
  • h
    75
  • SW
    41
  • długość króćca [mm]
    41
  • waga [g]
    210
Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE
nr artykułu
G 55 - 38 T
  • Ø wewn. węża
    1.1/2" = 38
  • gwint
    Rd 55x1/6"
  • stożek
    1:3
  • DN
    33
  • h
    95
  • SW
    55
  • długość króćca [mm]
    50
  • waga [g]
    800
Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE
nr artykułu
G 75 - 50 T
  • Ø wewn. węża
    2" = 50
  • gwint
    Rd 75x1/6"
  • stożek
    1:3
  • DN
    45
  • h
    117
  • SW
    75
  • długość króćca [mm]
    65
  • waga [g]
    1120
Złącze Skręcane - Króciec do Węża ze Stożkiem i Gwintem Zewnętrznym DIN 405 - Typ G T - LUEDECKE
nr artykułu
G 75 - 53 T
  • Ø wewn. węża
    2" = 53
  • gwint
    Rd 75x1/6"
  • stożek
    1:3
  • DN
    47
  • h
    117
  • SW
    75
  • długość króćca [mm]
    65
  • waga [g]
    1140
