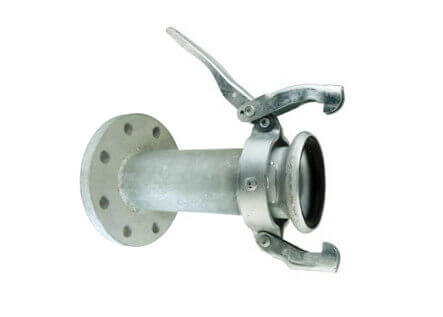

Złącze PERROT - Część Żeńska - z Przyłączem Kołnierzowym - Typ KMF

uzupełnić


  • "Optima" - złącze w całości wykonane ze Stali Szlachetnej.
nazwa rozmiar

H

[mm]

h1

[mm]

h2

[mm]

N

[mm]

D

[mm]

k [mm]

d1

ilość

otworów

nr artykułu

OPTIMA

nr artykułu

stal szlachetna

KMF 50 x 50 50 x 50 228 132 89 24 165 125 18 4 KF72100 KF71982
KMF 70 x 65 70 x 65 279 150 109 25 185 145 18 4 KF72110 KF71992
KMF 89 x 80 89 x 80 312 222 143 31 200 160 18 8 KF72120 KF72002
KMF 108 x 100 108 x 100 331 222 143 36 220 180 18 8 KF72130 KF72012
KMF 133 x 125 133 x 125 355 222 143 35 250 210 18 8 KF72140 KF72022
KMF 159 x 150 159 x 150 356 222 143 36 285 240 22 8 KF72150 KF72032
  • d - średnica otworów [mm].
  • k - średnica koła osi otworów [mm].

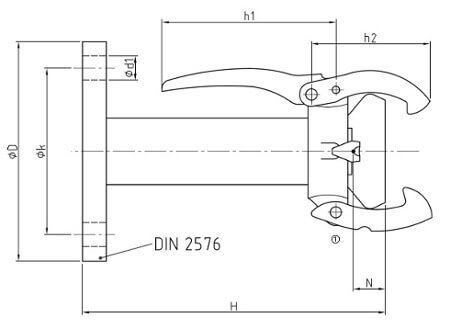

1 KMF2a


Dostępne warianty produktu:

Złącze PERROT - Część Żeńska - z Przyłączem Kołnierzowym - Typ KMF
nr artykułu stal szlachetna
KF71982
  • nazwa
    KMF 50 x 50
  • rozmiar
    50 x 50
  • H [mm]
    228
  • h1 [mm]
    132
  • h2 [mm]
    89
  • N [mm]
    24
  • D [mm]
    165
  • k [mm]
    125
  • d1
    18
  • ilość otworów
    4
  • nr artykułu OPTIMA
    KF72100
Złącze PERROT - Część Żeńska - z Przyłączem Kołnierzowym - Typ KMF
nr artykułu stal szlachetna
KF71992
  • nazwa
    KMF 70 x 65
  • rozmiar
    70 x 65
  • H [mm]
    279
  • h1 [mm]
    150
  • h2 [mm]
    109
  • N [mm]
    25
  • D [mm]
    185
  • k [mm]
    145
  • d1
    18
  • ilość otworów
    4
  • nr artykułu OPTIMA
    KF72110
Złącze PERROT - Część Żeńska - z Przyłączem Kołnierzowym - Typ KMF
nr artykułu stal szlachetna
KF72002
  • nazwa
    KMF 89 x 80
  • rozmiar
    89 x 80
  • H [mm]
    312
  • h1 [mm]
    222
  • h2 [mm]
    143
  • N [mm]
    31
  • D [mm]
    200
  • k [mm]
    160
  • d1
    18
  • ilość otworów
    8
  • nr artykułu OPTIMA
    KF72120
Złącze PERROT - Część Żeńska - z Przyłączem Kołnierzowym - Typ KMF
nr artykułu stal szlachetna
KF72012
  • nazwa
    KMF 108 x 100
  • rozmiar
    108 x 100
  • H [mm]
    331
  • h1 [mm]
    222
  • h2 [mm]
    143
  • N [mm]
    36
  • D [mm]
    220
  • k [mm]
    180
  • d1
    18
  • ilość otworów
    8
  • nr artykułu OPTIMA
    KF72130
Złącze PERROT - Część Żeńska - z Przyłączem Kołnierzowym - Typ KMF
nr artykułu stal szlachetna
KF72022
  • nazwa
    KMF 133 x 125
  • rozmiar
    133 x 125
  • H [mm]
    355
  • h1 [mm]
    222
  • h2 [mm]
    143
  • N [mm]
    35
  • D [mm]
    250
  • k [mm]
    210
  • d1
    18
  • ilość otworów
    8
  • nr artykułu OPTIMA
    KF72140
Złącze PERROT - Część Żeńska - z Przyłączem Kołnierzowym - Typ KMF
nr artykułu stal szlachetna
KF72032
  • nazwa
    KMF 159 x 150
  • rozmiar
    159 x 150
  • H [mm]
    356
  • h1 [mm]
    222
  • h2 [mm]
    143
  • N [mm]
    36
  • D [mm]
    285
  • k [mm]
    240
  • d1
    22
  • ilość otworów
    8
  • nr artykułu OPTIMA
    KF72150
