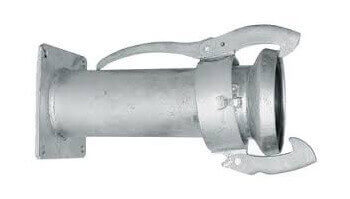

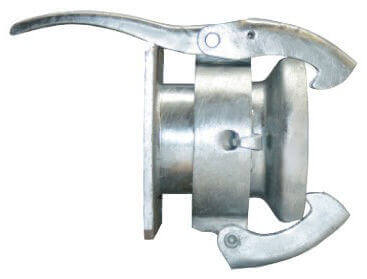

Złącze PERROT - Część Żeńska - z Kwadratowym Przyłączem Kołnierzowym - Typ KMF
uzupełnić
- "Optima" - złącze w całości wykonane ze Stali Szlachetnej.
| nazwa | rozmiar |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
nr artykułu OPTIMA |
nr artykułu stal ocynkowana |
| KMF 108 x 100 (L-150) | 108 x 100 | 100 | 96 | 150 | 180 x 180 | 149,5 | KF72100 | KF72014 |
| KMF 108 x 100 (L-300) | 108 x 100 | 100 | 306 | 360 | 180 x 180 | 149,5 | KF72110 | KF72015 |
| KMF 133 x 125 (L-150) | 133 x 125 | 124 | 95 | 150 | 180 x 180 | 149,5 | KF72120 | KF72024 |
| KMF 133 x 125 (L-300) | 133 x 125 | 124 | 305 | 360 | 180 x 180 | 149,5 | KF72130 | KF72025 |
| KMF 159 x 150 (L-150) | 159 x 150 | 154 | 94 | 150 | 180 x 180 | 149,5 | KF72140 | KF72029 |
| KMF 159 x 150 (L-300) | 159 x 150 | 154 | 304 | 360 | 180 x 180 | 149,5 | KF72150 | KF72034 |
- D - długość ścianek kwadratu [mm].
- E - rozstaw otworów [mm].
Dostępne warianty produktu:
KF72014
-
nazwaKMF 108 x 100 (L-150)
-
rozmiar108 x 100
-
A [mm]100
-
B [mm]96
-
c [mm]150
-
D [mm]180 x 180
-
E [mm]149,5
-
nr artykułu OPTIMAKF72100
KF72015
-
nazwaKMF 108 x 100 (L-300)
-
rozmiar108 x 100
-
A [mm]100
-
B [mm]306
-
c [mm]360
-
D [mm]180 x 180
-
E [mm]149,5
-
nr artykułu OPTIMAKF72110
KF72024
-
nazwaKMF 133 x 125 (L-150)
-
rozmiar133 x 125
-
A [mm]124
-
B [mm]95
-
c [mm]150
-
D [mm]180 x 180
-
E [mm]149,5
-
nr artykułu OPTIMAKF72120
KF72025
-
nazwaKMF 133 x 125 (L-300)
-
rozmiar133 x 125
-
A [mm]124
-
B [mm]305
-
c [mm]360
-
D [mm]180 x 180
-
E [mm]149,5
-
nr artykułu OPTIMAKF72130
KF72029
-
nazwaKMF 159 x 150 (L-150)
-
rozmiar159 x 150
-
A [mm]154
-
B [mm]94
-
c [mm]150
-
D [mm]180 x 180
-
E [mm]149,5
-
nr artykułu OPTIMAKF72140
KF72034
-
nazwaKMF 159 x 150 (L-300)
-
rozmiar159 x 150
-
A [mm]154
-
B [mm]304
-
c [mm]360
-
D [mm]180 x 180
-
E [mm]149,5
-
nr artykułu OPTIMAKF72150
