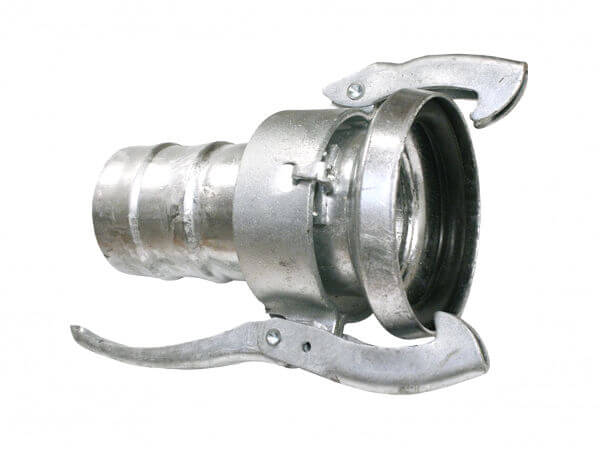

Złącze PERROT - Część Żeńska - z Króćcem do Węża - Typ KMS-Si
uzupełnić
- "Supra" - złącze w części wewnętrznej wykonane ze Stali Szlachetnej.
- "Optima" - złącze w całości wykonane ze Stali Szlachetnej.
| nazwa | rozmiar |
Ø wewn. węża |
C [mm] |
H [mm] |
h1 [mm] |
h2 [mm] |
N [mm] |
nr artykułu SUPRA |
nr artykułu OPTIMA |
nr artykułu stal ocynkowana |
| KMS-Si 50x50 | 50 | 52 | 50 | 170 | 132 | 89 | 24 | KF72790 | KF72900 | KF75910 |
| KMS-Si 70x65 | 70 | 65 | - | - | - | - | - | KF72810 | KF72920 | KF75924 |
| KMS-Si 70x70 | 70 | 72 | 70 | 182 | 150 | 109 | 25 | KF72820 | KF72930 | KF75930 |
| KMS-Si 70x75 | 75 | 75 | - | - | - | - | - | KF72825 | KF72935 | - |
| KMS-Si 89x75 | 89 | 77 | 75 | 227 | 222 | 143 | 31 | KF72830 | KF74260 | KF75942 |
| KMS-Si 89x80 | 89 | 82 | 80 | 227 | 222 | 143 | 31 | KF72840 | KF72940 | KF75940 |
| KMS-Si 89x90 | 89 | 92 | 90 | 227 | 222 | 143 | 31 | KF72850 | KF72950 | KF75950 |
| KMS-Si 108x75 | 108 | 77 | 75 | 262 | 222 | 143 | 36 | - | - | KF75964 |
| KMS-Si 108x100 | 108 | 102 | 100 | 253 | 222 | 143 | 36 | KF72860 | KF72960 | KF75960 |
| KMS-Si 108x110 | 108 | 111 | 108 | 253 | 222 | 143 | 36 | - | - | KF75970 |
| KMS-Si 133x125 | 133 | 127 | 125 | 285 | 222 | 143 | 35 | KF72880 | KF72980 | KF75980 |
| KMS-Si 159x150 | 159 | 152 | 150 | 286 | 222 | 143 | 36 | KF72890 | KF72990 | KF75990 |
Dostępne warianty produktu:
KF75910
-
nazwaKMS-Si 50x50
-
rozmiar50
-
Ø wewn. węża52
-
c [mm]50
-
H [mm]170
-
h1 [mm]132
-
h2 [mm]89
-
N [mm]24
-
nr artykułu SUPRAKF72790
-
nr artykułu OPTIMAKF72900
KF75924
-
nazwaKMS-Si 70x65
-
rozmiar70
-
Ø wewn. węża65
-
c [mm]-
-
H [mm]-
-
h1 [mm]-
-
h2 [mm]-
-
N [mm]-
-
nr artykułu SUPRAKF72810
-
nr artykułu OPTIMAKF72920
KF75930
-
nazwaKMS-Si 70x70
-
rozmiar70
-
Ø wewn. węża72
-
c [mm]70
-
H [mm]182
-
h1 [mm]150
-
h2 [mm]109
-
N [mm]25
-
nr artykułu SUPRAKF72820
-
nr artykułu OPTIMAKF72930
-
-
nazwaKMS-Si 70x75
-
rozmiar75
-
Ø wewn. węża75
-
c [mm]-
-
H [mm]-
-
h1 [mm]-
-
h2 [mm]-
-
N [mm]-
-
nr artykułu SUPRAKF72825
-
nr artykułu OPTIMAKF72935
KF75942
-
nazwaKMS-Si 89x75
-
rozmiar89
-
Ø wewn. węża77
-
c [mm]75
-
H [mm]227
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]31
-
nr artykułu SUPRAKF72830
-
nr artykułu OPTIMAKF74260
KF75940
-
nazwaKMS-Si 89x80
-
rozmiar89
-
Ø wewn. węża82
-
c [mm]80
-
H [mm]227
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]31
-
nr artykułu SUPRAKF72840
-
nr artykułu OPTIMAKF72940
KF75950
-
nazwaKMS-Si 89x90
-
rozmiar89
-
Ø wewn. węża92
-
c [mm]90
-
H [mm]227
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]31
-
nr artykułu SUPRAKF72850
-
nr artykułu OPTIMAKF72950
KF75964
-
nazwaKMS-Si 108x75
-
rozmiar108
-
Ø wewn. węża77
-
c [mm]75
-
H [mm]262
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]36
-
nr artykułu SUPRA-
-
nr artykułu OPTIMA-
KF75960
-
nazwaKMS-Si 108x100
-
rozmiar108
-
Ø wewn. węża102
-
c [mm]100
-
H [mm]253
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]36
-
nr artykułu SUPRAKF72860
-
nr artykułu OPTIMAKF72960
KF75970
-
nazwaKMS-Si 108x110
-
rozmiar108
-
Ø wewn. węża111
-
c [mm]108
-
H [mm]253
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]36
-
nr artykułu SUPRA-
-
nr artykułu OPTIMA-
KF75980
-
nazwaKMS-Si 133x125
-
rozmiar133
-
Ø wewn. węża127
-
c [mm]125
-
H [mm]285
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]35
-
nr artykułu SUPRAKF72880
-
nr artykułu OPTIMAKF72980
KF75990
-
nazwaKMS-Si 159x150
-
rozmiar159
-
Ø wewn. węża152
-
c [mm]150
-
H [mm]286
-
h1 [mm]222
-
h2 [mm]143
-
N [mm]36
-
nr artykułu SUPRAKF72890
-
nr artykułu OPTIMAKF72990
