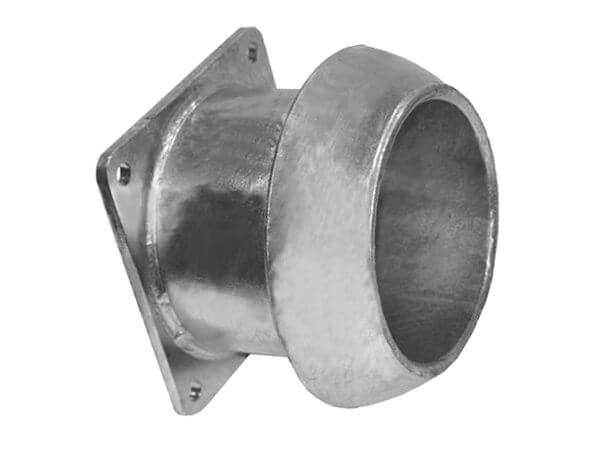

Złącze PERROT - Część Męska - z Kwadratowym Przyłączem Kołnierzowym - Typ KVF
uzupełnić
| nazwa | rozmiar |
A [mm] |
B [mm] |
C [mm] |
D [mm] |
E [mm] |
nr artykułu stal ocynkowana |
| KVF 108 x 100 (kw.140) | 108 x 100 | 100 | 141 | 165 | 140 x 140 | - | CHML71896 |
| KVF 108 x 100 | 108 x 100 | 100 | 141 | 150 | 180 x 180 | 106 | KF71895 |
| KVF 133 x 125 | 133 x 125 | 124 | 141 | 150 | 180 x 180 | 149,5 | KF71903 |
| KVF 159 x 150 | 159 x 150 | 154 | 141 | 150 | 180 x 180 | 149,5 | KF71914 |
- D - długość ścianek kwadratu [mm].
- E - rozstaw otworów [mm].
Dostępne warianty produktu:
CHML71896
-
nazwaKVF 108 x 100 (kw.140)
-
rozmiar108 x 100
-
A [mm]100
-
B [mm]141
-
c [mm]165
-
D [mm]140 x 140
-
E [mm]-
KF71895
-
nazwaKVF 108 x 100
-
rozmiar108 x 100
-
A [mm]100
-
B [mm]141
-
c [mm]150
-
D [mm]180 x 180
-
E [mm]106
KF71903
-
nazwaKVF 133 x 125
-
rozmiar133 x 125
-
A [mm]124
-
B [mm]141
-
c [mm]150
-
D [mm]180 x 180
-
E [mm]149,5
KF71914
-
nazwaKVF 159 x 150
-
rozmiar159 x 150
-
A [mm]154
-
B [mm]141
-
c [mm]150
-
D [mm]180 x 180
-
E [mm]149,5
