Złącze Mleczarskie - Złącze MMS - Złącze mleczarskie - z Gwintem Wewnętrznym - ze Stali Szlachetnej - AISI 316L

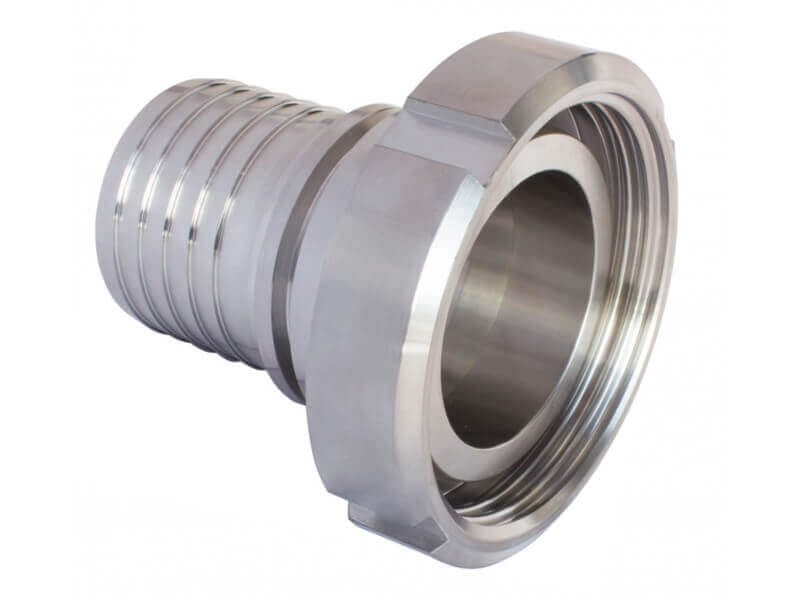

Złącza mleczarskie DIN 11851, złącze MMS, złącze mleczarskie z nakrętką z gwintem wewnętrznym (DIN 405-1), wykonane ze stali szlachetnej AISI 316L. Złącze z króćcem na wąż z kołnierzem zabezpieczającym pod obejmę skorupową. Złącza mleczarskie używane są w przemyśle spożywczym, a przede wszystkim w branży mleczarskiej.
Czytaj więcej >>- Uszczelka znajduje się w przeciwległym złączu, z gwintem zewnętrznym.
|
Ø wewn. węża [mm] |
gwint zewn. |
ciśnienie rob. [bar] |
waga [kg] |
nr artykułu |
| 25 | Rd 52 x 1/6'' | 40 | 0,333 | 5547 025000 |
| 32 | Rd 58 x 16'' | 40 | 0,418 | 5547 032000 |
| 38 | Rd 65 x 1/6'' | 40 | 0,520 | 5547 038000 |
| 51 | Rd 78 x 1/6'' | 25 | 0,752 | 5547 050000 |
| 63 | Rd 95 x 1/6'' | 25 | 1,244 | 5547 063000 |
| 76 | Rd 110 x 1/4'' | 25 | 1,657 | 5547 075000 |
| 102 | Rd 130 x 1/4" | 25 | 2,803 | 5547 100000 |
Właściwości użytych materiałów i zastosowanie.
Złącze mleczarskie, skręcane, typ MMS z gwintem wewnętrznym i nakrętką , wykonane ze Stali Szlachetnej.
Ogólne właściwości materiałów:
Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.
Przykładem takiego stopu jest Stal nierdzewna 316L (1.4404) jest jedną z powszechnie stosowanych stali. Popularność zawdzięcza głównie właściwościom antykorozyjnym i antyalergicznym. Poza tym charakteryzuje się estetycznym wyglądem, przypominającym srebro. Stosowana jest wszędzie tam, gdzie stal narażona jest na kontakt z wilgocią. Nie jest jednak odporna na oddziaływanie wody morskiej.
Zastosowanie
System złączy spożywczych (mleczarskie, higieniczne DIN 11851) początkowo wykorzystywany był w przemyśle mleczarskim i browarniczym. Z czasem znalazł szersze zastosowanie w przemyśle spożywczym oraz innych gałęziach przemysłu takich jak chemia, biotechnologia czy farmaceutyka. Połączenia w tym systemie zawsze składają się z 3 części, męskiej, żeńskiej oraz nakrętki łączącej. Najczęściej montowane są złącza higieniczne przeznaczone do wspawania. Przy zastosowaniu odpowiedniej techniki, która zapewnia wysoką jakość spoiny, uzyskuje się połączenie spełniające normy higieniczności. Połączenie musi być wykonane w taki sposób, aby nie trzeba go było demontować do czyszczenia i sterylizacji. Czyli nie może być szczelin, ani miejsc w których substancja, którą przesyłamy mogłaby się osadzać. Dla tego też należy upewnić się przed użyciem, czy złącza są odpowiednio dokręcone, aby nie doprowadzić do sytuacji w której medium dostaje się pod uszczelkę.
Dostępne warianty produktu:
-
Ø wewn. węża [mm]25
-
gwint zewn.Rd 52 x 1/6''
-
ciśnienie rob. [bar]40
-
waga [kg]0,333
-
Ø wewn. węża [mm]32
-
gwint zewn.Rd 58 x 16''
-
ciśnienie rob. [bar]40
-
waga [kg]0,418
-
Ø wewn. węża [mm]38
-
gwint zewn.Rd 65 x 1/6''
-
ciśnienie rob. [bar]40
-
waga [kg]0,520
-
Ø wewn. węża [mm]51
-
gwint zewn.Rd 78 x 1/6''
-
ciśnienie rob. [bar]25
-
waga [kg]0,752
-
Ø wewn. węża [mm]63
-
gwint zewn.Rd 95 x 1/6''
-
ciśnienie rob. [bar]25
-
waga [kg]1,244
-
Ø wewn. węża [mm]76
-
gwint zewn.Rd 110 x 1/4''
-
ciśnienie rob. [bar]25
-
waga [kg]1,657
-
Ø wewn. węża [mm]102
-
gwint zewn.Rd 130 x 1/4"
-
ciśnienie rob. [bar]25
-
waga [kg]2,803
