Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej

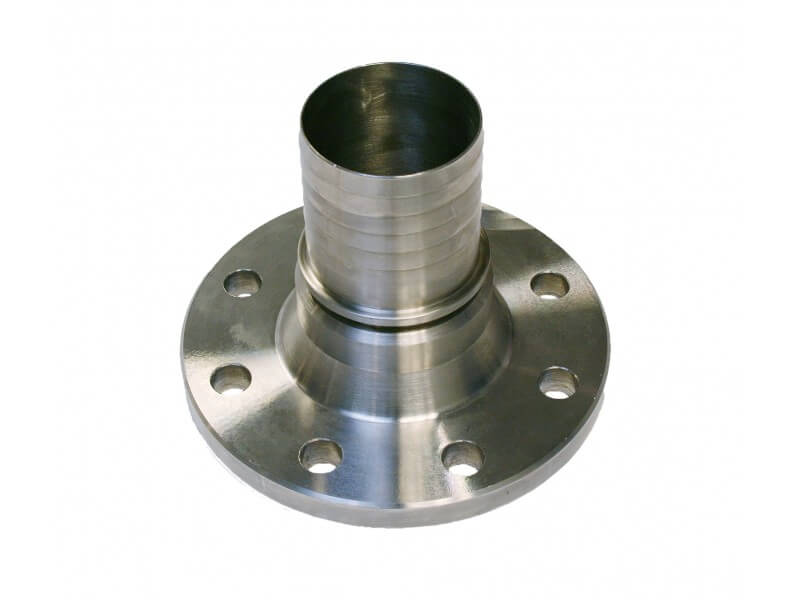

Złącze kołnierzowe stałe wg DIN 2817/EN 1092-1 z gładkim króćcem i kołnierzem zabezpieczającym pod obejmy i obejmy skorupowe wykonane jest ze stali ocynkowanej.

Czytaj więcej >>

Ø wewn. węża PN

Ø zewn. kołnierza (D)

[mm]

rozm. K

[mm]

ilość

otworów

Ø otworu (d2)

[mm]

waga

[kg]

nr artykułu
19 10/16 105 75 4 14 1,105 5610 019019*
25 10/16 115 85 4 14 1,230 5610 025025*
32 10/16 140 100 4 18 1,937 5610 032032
38 10/16 150 110 4 18 2,283 5610 038038
51 10/16 165 125 4 18 2,887 5610 050050
63 10/16 185 145 8 18 3,394 5610 063063
76 10/16 200 160 8 18 4,516 5610 075075
100 10/16 220 180 8 18 5,306 5610 100100
102 10/16 220 180 8 18 5,410 5610 102102
125 10/16 250 210 8 18 7,787 5610 125125
152 10/16 285 240 8 22 11,698 5610 150150
203 10 340 295 8 22 19,160 5610 200200
254 10 395 350 12 22 26,226 5610 250250**
305 10 445 400 12 22 28,930 5610 300300**
  • Materiał: stal ocynkowana
  • * 3/4'' i 1'' należy używać wyłącznie obejm skorupowych
  • **10'' + 12'' należy używać wyłącznie obejm skorupowych

Właściwości użytych materiałów i zastosowanie.

Złącze kołnierzowe z króćcem na wąż wykonane ze stali ocynkowanej.

Ogólne właściwości materiałów:

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Zastosowanie

System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.


Dostępne warianty produktu:

Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 019019*
  • Ø wewn. węża
    19
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    105
  • rozm. K [mm]
    75
  • ilość otworów
    4
  • Ø otworu (d2) [mm]
    14
  • waga [kg]
    1,105
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 025025*
  • Ø wewn. węża
    25
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    115
  • rozm. K [mm]
    85
  • ilość otworów
    4
  • Ø otworu (d2) [mm]
    14
  • waga [kg]
    1,230
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 032032
  • Ø wewn. węża
    32
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    140
  • rozm. K [mm]
    100
  • ilość otworów
    4
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    1,937
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 038038
  • Ø wewn. węża
    38
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    150
  • rozm. K [mm]
    110
  • ilość otworów
    4
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    2,283
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 050050
  • Ø wewn. węża
    51
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    165
  • rozm. K [mm]
    125
  • ilość otworów
    4
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    2,887
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 063063
  • Ø wewn. węża
    63
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    185
  • rozm. K [mm]
    145
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    3,394
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 075075
  • Ø wewn. węża
    76
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    200
  • rozm. K [mm]
    160
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    4,516
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 100100
  • Ø wewn. węża
    100
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    220
  • rozm. K [mm]
    180
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    5,306
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 102102
  • Ø wewn. węża
    102
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    220
  • rozm. K [mm]
    180
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    5,410
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 125125
  • Ø wewn. węża
    125
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    250
  • rozm. K [mm]
    210
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    7,787
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 150150
  • Ø wewn. węża
    152
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    285
  • rozm. K [mm]
    240
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    22
  • waga [kg]
    11,698
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 200200
  • Ø wewn. węża
    203
  • PN
    10
  • Ø zewn. kołnierza (D) [mm]
    340
  • rozm. K [mm]
    295
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    22
  • waga [kg]
    19,160
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 250250**
  • Ø wewn. węża
    254
  • PN
    10
  • Ø zewn. kołnierza (D) [mm]
    395
  • rozm. K [mm]
    350
  • ilość otworów
    12
  • Ø otworu (d2) [mm]
    22
  • waga [kg]
    26,226
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - ze Stali Ocynkowanej
nr artykułu
5610 300300**
  • Ø wewn. węża
    305
  • PN
    10
  • Ø zewn. kołnierza (D) [mm]
    445
  • rozm. K [mm]
    400
  • ilość otworów
    12
  • Ø otworu (d2) [mm]
    22
  • waga [kg]
    28,930
