Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej

Informacje dodatkowe pomocne przy wyborze tego produktu:

Opis tworzyw sztucznych >>Ogólne właściwości tworzyw sztucznych >>Tabela odporności chemicznej uszczelek >>Gwinty rurowe withwortha >>

Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej

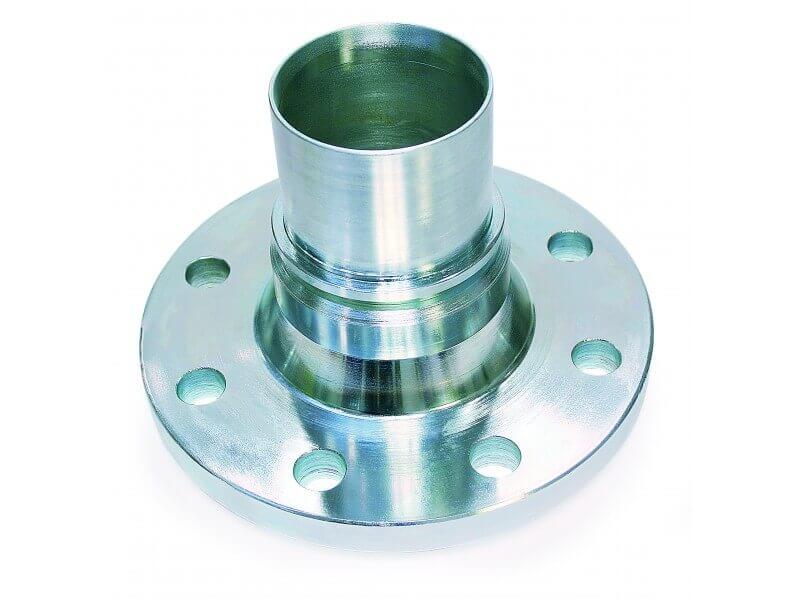

Złącze kołnierzowe stałe DIN 2817/EN 1092-1 z gładkim króćcem i kołnierzem zabezpieczającym, pod obejmy skorupowe wykonane jest ze stali szlachetnej.

Czytaj więcej >>
  • Materiał: stal szlachetna (AISI 316)

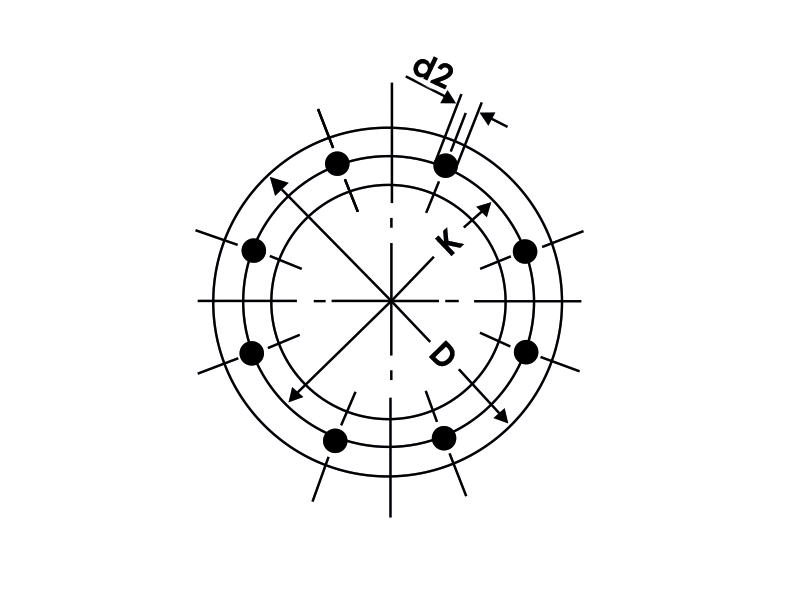

Ø wewn. węża PN

Ø zewn. kołnierza (D)

[mm]

rozm. K

[mm]

ilość

otworów

Ø otworu (d2)

[mm]

waga

[kg]

 nr artykułu
25 10/16 115 85 4 14 1,362 5614 025025
32 10/16 140 100 4 18 1,857 5614 032032
38 10/16 150 110 4 18 2,248 5614 038038
51 10/16 165 125 4 18 2,980 5614 050050
76 10/16 200 160 8 18 4,655 5614 075075
100 10/16 220 180 8 18 5,826 5614 100100
102 10/16 220 180 8 18 5,944 5614 102102
152 10/16 285 240 8 22 11,423 5614 150150
203 10 340 295 8 22 19,282 5614 200200

Właściwości użytych materiałów i zastosowanie.

Złącze kołnierzowe z króćcem na wąż wykonane ze stali szlachetnej (AISI 316).

Ogólne właściwości materiałów:

Stal Szlachetna to grupa stopów żelaza, potocznie rozumianych również jako stal nierdzewna, odróżniająca się jednak od niej procesem wytapiania wyłącznie metodami charakteryzującymi się wysokim stopniem czystości dodatków. Stal ta charakteryzuje się bardzo dobrą odpornością na czynniki powodujące korozję, takie jak powietrze atmosferyczne, rozcieńczone kwasy, roztwory alkaliczne, słona woda morska czy chemikalia. Podobnie jak w przypadku stali nierdzewnej, podlega ona normalizacji. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN.

Przykładem stopu stali szlachetnej jest stal 1.4408 (AISI 316), w której skład wchodzi od 18 do 20 % chromu, od 9 do 12 % niklu, od 2 do 2,5 % molibdenu, a zawartość węgla nie przekracza 0,07 %. Do jej zalet należą doskonała odporność na korozję i kwasoodporność.

Zastosowanie

System złączy kołnierzowych, inaczej zwanych flanszami jest prostym i powszechnie używanym sposobem łączenia węży przemysłowych, rur, zaworów wszędzie tam gdzie wymagana jest odporność na wysokie ciśnienie. Złącza w tym systemie, są symetryczne tzn. nie posiadają wtyku i gniazda, a swoją odporność zawdzięczają przede wszystkim zastosowania odpowiednich uszczelek. W tym systemie elementy złącza łączy się ze sobą za pomocą śrub, rozmieszczonych symetrycznie po okręgu na kołnierzu, w którym znajdują się równomiernie rozmieszczone otwory przelotowe. System ten znajduje zastosowanie wszędzie tam, gdzie nie ma konieczności szybkiego i sprawnego demontażu, czy rozłączenia połączenia, co stanowi doskonałą alternatywę dla spawania połączeń między przewodami. Połączenie kołnierzowe wykorzystywane jest do rozłącznego sposobu instalacji systemów hydraulicznych i pomp ciepłowniczych omijającego spawanie i zapewniającego wysoką szczelność.

Dostępne warianty produktu:

Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
nr artykułu
5614 025025
  • Ø wewn. węża
    25
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    115
  • rozm. K [mm]
    85
  • ilość otworów
    4
  • Ø otworu (d2) [mm]
    14
  • waga [kg]
    1,362
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
nr artykułu
5614 032032
  • Ø wewn. węża
    32
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    140
  • rozm. K [mm]
    100
  • ilość otworów
    4
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    1,857
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
nr artykułu
5614 038038
  • Ø wewn. węża
    38
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    150
  • rozm. K [mm]
    110
  • ilość otworów
    4
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    2,248
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
nr artykułu
5614 050050
  • Ø wewn. węża
    51
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    165
  • rozm. K [mm]
    125
  • ilość otworów
    4
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    2,980
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
nr artykułu
5614 075075
  • Ø wewn. węża
    76
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    200
  • rozm. K [mm]
    160
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    4,655
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
nr artykułu
5614 100100
  • Ø wewn. węża
    100
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    220
  • rozm. K [mm]
    180
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    5,826
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
nr artykułu
5614 102102
  • Ø wewn. węża
    102
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    220
  • rozm. K [mm]
    180
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    18
  • waga [kg]
    5,944
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
nr artykułu
5614 150150
  • Ø wewn. węża
    152
  • PN
    10/16
  • Ø zewn. kołnierza (D) [mm]
    285
  • rozm. K [mm]
    240
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    22
  • waga [kg]
    11,423
Złącze Kołnierzowe - Stałe - Wg DIN 2817 / EN 1092-1 - pod Obejmy Skorupowe - ze Stali Szlachetnej
nr artykułu
5614 200200
  • Ø wewn. węża
    203
  • PN
    10
  • Ø zewn. kołnierza (D) [mm]
    340
  • rozm. K [mm]
    295
  • ilość otworów
    8
  • Ø otworu (d2) [mm]
    22
  • waga [kg]
    19,282
