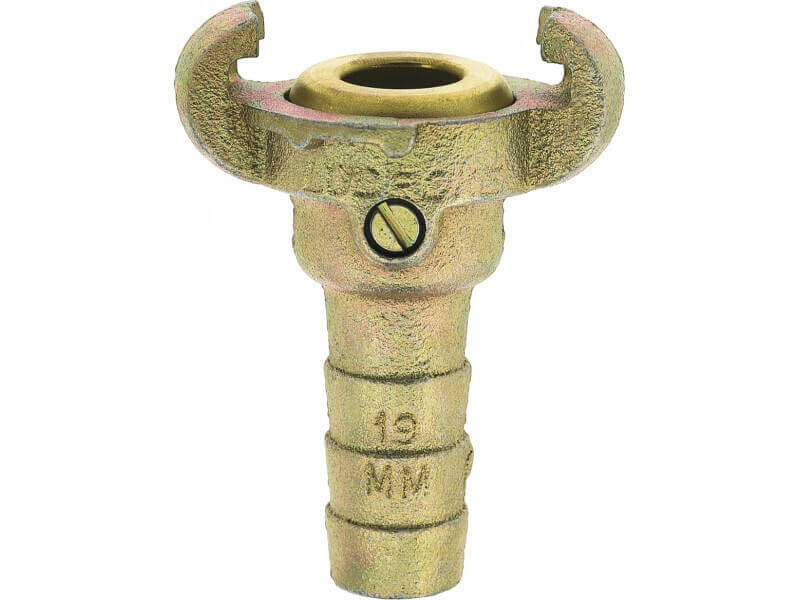

Złącze Kłowe z Uszczelnieniem Mosiężnym - z Króćcem do Węża - Typ SKM - LUDECKE
Oryginalne złącze kłowe z króćcem do węża, z żelaza ciągliwego, z uszczelnieniem mosiężnym. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza. Rozstaw kłów 42 mm. LUDECKE
Czytaj więcej >>- Ciśnienie robocze [bar]: 10.
- Temperatura pracy [°C]: od -40 do +95.
- Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez chromu VI).
- Medium: sprężone powietrze.
- Rozstaw kłów [mm]: 42.
- Uszczelnienie: mosiądz.
- Zaleca się stosowanie obejm DIN 20039 A typ SL, dostępnych tutaj >>>
|
Ø węża |
DN |
b |
h |
waga [g] |
nr artykułu |
| 1/2“ = 13 mm | 8,5 | 63 | 78 | 212 | SKM 13 |
| 5/8“ = 15 mm | 11 | 63 | 88 | 226 | SKM 15 |
|
3/4“ = 19 mm |
15 | 63 | 84 | 211 | SKM 19 |
| 1“ = 25 mm | 19 | 63 | 84 | 225 | SKM 25 |
- b - całkowita szerokość.
- h - całkowita wysokość.
- złącza do węży 13 i 15 - dwuczęściowe, z gwintowanymi trzonami wykonanymi ze stali
Właściwości użytych materiałów i zastosowanie.
Złącze kłowe z króćcem do węża, wykonane z żeliwa ciągliwego, ocynkowanego z uszczelnieniem z Mosiądzu.
Ogólne właściwości materiałów:
Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.
Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów, złączy i armatury do węży przesyłowych.
Zastosowanie
Złącza kłowe LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy przemyśle ciężkim. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.
| Instrukcja obsługi złączy kłowych. | ||
 |
 |
 |
| Krok 1. Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich. Złącza SKM zawsze trzeba łączyć ze złączami posiadającymi uszczelkę gumową. | Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle i wpasowały się w przerwę pomiędzy kołnierzami zamykającymi. | Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę. |
Złącza kłowe SKM, z króćcem do węża i uszczelką mosiężną służą przede wszystkim łączeniu węży zarówno płaskich jak i tradycyjnych z urządzeniami i instalacjami wyposażonymi w złącza kłowe, czy z systemem używanym m. in. w urządzeniach produkcji "Atlas Copco". Zastosowanie mosiężnej uszczelki w złączu, zmniejsza ryzyko utraty ciśnienia podczas pracy, związanego z wydmuchnięciem gumowej uszczelki, lub przemieszczeniem się jej w zamkniętym połączeniu. Złącza te można łączyć ze wszystkimi rodzajami złączy kłowych wg DIN 3438, jak również ze złączami typu "Atlas Copco", ale posiadającymi gumową uszczelkę.
Obsługa:
| Sposoby łączenia złączy kłowych do pneumatycznych maszyn budowlanych | ||||||
 |
Dobierając przewody do posiadanych pneumatycznych maszyn budowlanych, należy rozpoznać jakie złącza kłowe, najlepiej będą się sprawdzać przy posiadanych narzędziach. Do przemysłowych złączy kłowych z uszczelką wykonaną z mosiądzu rekomendujemy użycie obejm żeliwnych wg DIN 20039A, typ SL dostępnych tutaj>>> | |||||
 |
Aby uzbroić przewód w złącza kłowe, należy dobraną wcześniej obejmę (A), rozluźnić i nawlec na końcówkę np. płaskiego węża (B). Dopiero wówczas należy zamontować króciec złącza (C) wewnątrz węża. Nie należy tego robić "na siłę", aby nie uszkodzić węża. W momencie gdy montaż nastręcza problemy, można użyć dostępnego środka zmniejszającego tarcie, który nie wpłynie na jakość transportowanego medium, aplikując go wewnątrz końcówki węża. | |||||
 |
Wąż powinien być dociągnięty maksymalnie na króciec, ale tak, aby go nie uszkodzić (B). Obejmę, należy nasunąć na króciec i wstępnie skręcić przeciwstawnymi śrubami (A). Następnie z wyczuciem należy dokręcić maksymalnie śruby, tak aby nie przeciąć i nie uszkodzić obejmą węża. Złącza kłowe są symetryczne i standardowy rozstaw kłów (D) wynosi 42 mm. Przewody łączy się za pomocą tych kłów (D), które idealnie zachodzą na specjalnie wyprofilowany kołnierz (C). Zamykając złącze, powodujemy dociśnięcie do siebie uszczelek (E). W przypadku złączy kłowych SKM, należy pamiętać iż uszczelka (E) wykonana jest z mosiądzu i w celu prawidłowego połączenia, symetryczna część, do której złącze podłączamy, musi posiadać uszczelnienie gumowe. Takie uszczelki są dostępne osobno, lub standardowo montowane w złączach z całej kategorii przemysłowych złączy kłowych. |
|||||
 |
Wszystkie złącza kłowe Ludecke można stosować ze złączami kłowymi typu Atlas Copco (A) ACK. Złącza tego typu, różnią się od standardowych (D), materiałem wykonania, profilem choinki króćca do węży, charakterystycznym otworem (B) oraz profilem kołnierza zamykającego (C), który posiada tylko jedną charakterystyczną wypustkę ograniczającą. | |||||
W złącza można uzbrajać węże rekomendowane do transportu sprężonego powietrza, zarówno płaskie jak i tradycyjne.
Dostępne warianty produktu:
-
Ø węża1/2“ = 13 mm
-
DN8,5
-
b63
-
h78
-
waga [g]212
-
Ø węża5/8“ = 15 mm
-
DN11
-
b63
-
h88
-
waga [g]226
-
Ø węża3/4“ = 19 mm
-
DN15
-
b63
-
h84
-
waga [g]211
-
Ø węża1“ = 25 mm
-
DN19
-
b63
-
h84
-
waga [g]225
