Złącze Kłowe z Mosiądzu - MS58 - z Gwintem Wewnętrznym - Typ MKI - LUDECKE

Informacje dodatkowe pomocne przy wyborze tego produktu:

Opis tworzyw sztucznych >>Ogólne właściwości tworzyw sztucznych >>Tabela odporności chemicznej uszczelek >>Gwinty rurowe withwortha >>

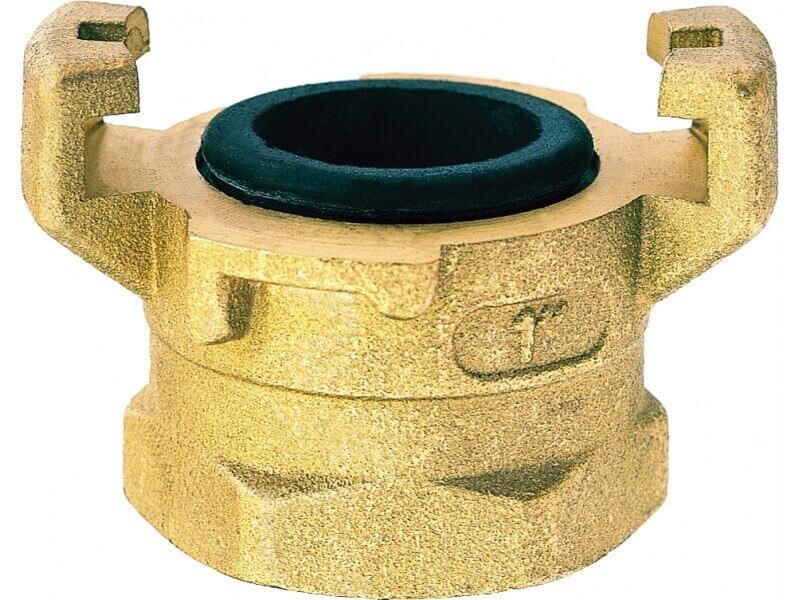

Złącze Kłowe z Mosiądzu - MS58 - z Gwintem Wewnętrznym - Typ MKI - LUDECKE

Oryginalne złącze kłowe typ "francuski" z gwintem wewnętrznym z mosiądzu, z uszczelnieniem z NBR. Przeznaczone do transportu sprężonego powietrza i wody W budownictwie, przemyśle i rolnictwie. Rozstaw kłów 42 mm, nie można łączyć ze złączami wg DIN 3489 i DIN 3238, oraz złączami typu "Atlas Copco".

Czytaj więcej >>
  • Ciśnienie robocze [bar]: 10.
  • Temperatura pracy [°C]: od -40 do +95.
  • Materiał: MS58.
  • Medium: sprężone powietrze, woda.
  • Rozstaw kłów [mm]: 42.
  • Uszczelnienie: Perbunan (NBR).

gwint wewn.

 DN SW

b

 h

waga [g]

 nr artykułu

1/4“

 8 17 57 38 93 MKI 42-14
3/8“ 12 21 57 33 97 MKI 42-38
1/2“ 15 26 57 33 101 MKI 42-12

3/4“

 21 32 57 36 119 MKI 42-34
1“ 21 39 57 38 124 MKI 42-10
1 1/4" 21 47 57 43 166 MKI 42 54

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącze kłowe z gwintem wewnętrznym, wykonane z mosiądzu (MS58) z uszczelnieniem z Prebunanu (NBR).

Ogólne właściwości materiałów:

Mosiądz jest jednym z najczęściej stosowanych w przemyśle stopów metali. Składa się przede wszystkim z miedzi i do 40% cynku, Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów, złączy i armatury do węży przesyłowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Zastosowanie

Złącza kłowe z Mosiądzu LUDECKE przeznaczone są do zastosowania przy przesyłaniu sprężonego powietrza lub wody w warsztatach, budownictwie, przy uprawach i w rolnictwie. Złącza w tzw systemie francuskim, przeznaczone są do lżejszych zastosowań i nie mogą być łączone z ciężkimi przemysłowymi złączami wg DIN 3238 czy DIN 3489. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością.

Instrukcja obsługi złączy kłowych.
instrukcja-zlacza-przemysl-klowe-ludecke1 instrukcja-zlacza-przemysl-klowe-ludecke2 instrukcja-zlacza-przemysl-klowe-ludecke3
Krok 1. Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi. Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę.

Złącza kłowe MKI, z gwintem wewnętrznym służą przede wszystkim adaptacji urządzeń i instalacji przesyłowych wyposażonych w tradycyjne przyłącza gwintowane do tzw systemu francuskich przyłączy kłowych. Złączy tych nie można łączyć ze złączami kłowymi wg DIN 3438 i DIN 3489, oraz systemem złączy "Atlas Copco".

Dostępne warianty produktu:

Złącze Kłowe z Mosiądzu - MS58 - z Gwintem Wewnętrznym - Typ MKI - LUDECKE
nr artykułu
MKI 42-14
  • gwint wewn.
    1/4“
  • DN
    8
  • SW
    17
  • b
    57
  • h
    38
  • waga [g]
    93
Złącze Kłowe z Mosiądzu - MS58 - z Gwintem Wewnętrznym - Typ MKI - LUDECKE
nr artykułu
MKI 42-38
  • gwint wewn.
    3/8“
  • DN
    12
  • SW
    21
  • b
    57
  • h
    33
  • waga [g]
    97
Złącze Kłowe z Mosiądzu - MS58 - z Gwintem Wewnętrznym - Typ MKI - LUDECKE
nr artykułu
MKI 42-12
  • gwint wewn.
    1/2“
  • DN
    15
  • SW
    26
  • b
    57
  • h
    33
  • waga [g]
    101
Złącze Kłowe z Mosiądzu - MS58 - z Gwintem Wewnętrznym - Typ MKI - LUDECKE
nr artykułu
MKI 42-34
  • gwint wewn.
    3/4“
  • DN
    21
  • SW
    32
  • b
    57
  • h
    36
  • waga [g]
    119
Złącze Kłowe z Mosiądzu - MS58 - z Gwintem Wewnętrznym - Typ MKI - LUDECKE
nr artykułu
MKI 42-10
  • gwint wewn.
    1“
  • DN
    21
  • SW
    39
  • b
    57
  • h
    38
  • waga [g]
    124
Złącze Kłowe z Mosiądzu - MS58 - z Gwintem Wewnętrznym - Typ MKI - LUDECKE
nr artykułu
MKI 42 54
  • gwint wewn.
    1 1/4"
  • DN
    21
  • SW
    47
  • b
    57
  • h
    43
  • waga [g]
    166
