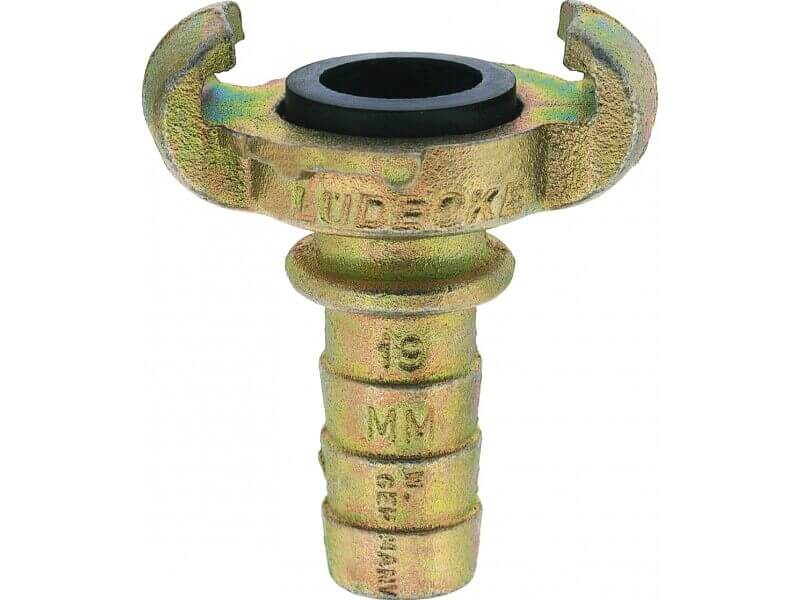

Złącze Kłowe z Króćcem do Węża - z Pierścieniem Zabezpieczającym - DIN 3489 Standard - Typ SKB - LUDECKE

Oryginalne złącze kłowe z króćcem do węża oraz pierścieniem zabezpieczającym, z żelaza ciągliwego, z uszczelnieniem z NBR. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza. Rozstaw kłów 42 mm. LUDECKE

Czytaj więcej >>

  • Pierścień zabezpieczający w tym złączu umożliwia zastosowanie obejm DIN 20039 B typ SK.
  • Ciśnienie robocze [bar]: 10.
  • Temperatura pracy [°C]: od -40 do +95.
  • Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez chromu VI).
  • Medium: sprężone powietrze.
  • Rozstaw kłów [mm]: 42.
  • Uszczelnienie: Perbunan (NBR).

Ø węża

przelot

b

długość

całkowita [mm]

waga

[g]

nr

artykułu

1/2“ = 13 mm 8,5 63 75 174 SKB 13
5/8“ = 15 mm 11 63 75 175 SKB 15

3/4“ = 19 mm

15 63 75 182 SKB 19
1“ = 25 mm 20 63 75 240 SKB 25
  • b - całkowita szerokość.
  • h - całkowita wysokość.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącze kłowe z króćcem do węża, wykonane z żeliwa ciągliwego, ocynkowanego z uszczelnieniem z Prebunanu (NBR).

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 3489 określa dokładne parametry jakim powinno się charakteryzować złącze kłowe i jego różne warianty, w tym: - dokładny rozstaw kłów i zaczepów, zapewniający że złącza zawsze będą do siebie pasować, - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Złącza kłowe LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy przemyśle ciężkim. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.

Instrukcja obsługi złączy kłowych.
instrukcja-zlacza-przemysl-klowe-ludecke1 instrukcja-zlacza-przemysl-klowe-ludecke2 instrukcja-zlacza-przemysl-klowe-ludecke3
Krok 1. Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi. Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę.


Dostępne warianty produktu:

Złącze Kłowe z Króćcem do Węża - z Pierścieniem Zabezpieczającym - DIN 3489 Standard - Typ SKB - LUDECKE
nr artykułu
SKB 13
  • Ø węża
    1/2“ = 13 mm
  • przelot
    8,5
  • b
    63
  • długość całkowita [mm]
    75
  • waga [g]
    174
Złącze Kłowe z Króćcem do Węża - z Pierścieniem Zabezpieczającym - DIN 3489 Standard - Typ SKB - LUDECKE
nr artykułu
SKB 15
  • Ø węża
    5/8“ = 15 mm
  • przelot
    11
  • b
    63
  • długość całkowita [mm]
    75
  • waga [g]
    175
Złącze Kłowe z Króćcem do Węża - z Pierścieniem Zabezpieczającym - DIN 3489 Standard - Typ SKB - LUDECKE
nr artykułu
SKB 19
  • Ø węża
    3/4“ = 19 mm
  • przelot
    15
  • b
    63
  • długość całkowita [mm]
    75
  • waga [g]
    182
Złącze Kłowe z Króćcem do Węża - z Pierścieniem Zabezpieczającym - DIN 3489 Standard - Typ SKB - LUDECKE
nr artykułu
SKB 25
  • Ø węża
    1“ = 25 mm
  • przelot
    20
  • b
    63
  • długość całkowita [mm]
    75
  • waga [g]
    240
