Złącze Kłowe Skręcane z Obejmą - MS58 do Pary - MODY - DIN 3238 - Typ SSG KSM - LUDECKE

Sposoby łączenia złączy kłowych do pneumatycznych maszyn budowlanych

W celu łatwiejszego i sprawniejszego łączenia przewodów, oraz podniesienia bezpieczeństwa tych połączeń, rekomendujemy użycie złączy typu MODY (A), które różnią się od standardowych złączy (B), ale mogą być z nimi łączone.

Złącz kłowe typu MODY SSG, posiadają dodatkowy pierścień (B, C), którego zadaniem jest pewne i bezpieczne zamknięcie złącza.

Złącze to montujemy z drugim złączem kłowym, w momencie, gdy pierścień jest odkręcony (A), a głowica z uszczelką (D) schowana. Skręcenie pierścienia (C) powoduje zamknięcie się złącza, oraz dociśnięcie do siebie uszczelek (D).

Zamknięcie złącza następuje gdy dokręcamy maksymalnie pierścień bezpieczeństwa (A), tak, aby nie pozostała wolna przestrzeń (B). Kły złącza (C) zostaną dociśnięte do kołnierza (D) co zamyka i uszczelnia połączenie. Dzięki takiemu rozwiązaniu, uzyskujemy doskonałe uszczelnienie, na dociśniętych do siebie uszczelkach znajdujących się wewnątrz złączy. Ponadto połączenie jest pewniejsze i odporniejsze na nieumyślne rozłączenie. System też nie wymaga użycia dużej siły przy podłączaniu do siebie przewodów, czy podłączaniu przewodu do narzędzi pneumatycznych wyposażonych standardowo w złącza kłowe, np. typu Atlas Copco, czy typu Chicago Pneumatic.

Każde z powyższych rozwiązań można stosować ze złączami kłowymi typu Atlas Copco (A) ACK. Złącza tego typu, różnią się od standardowych (D), materiałem wykonania, profilem choinki króćca do węży, charakterystycznym otworem (B) oraz profilem kołnierza zamykającego (C), który posiada tylko jedną charakterystyczną wypustkę ograniczającą.

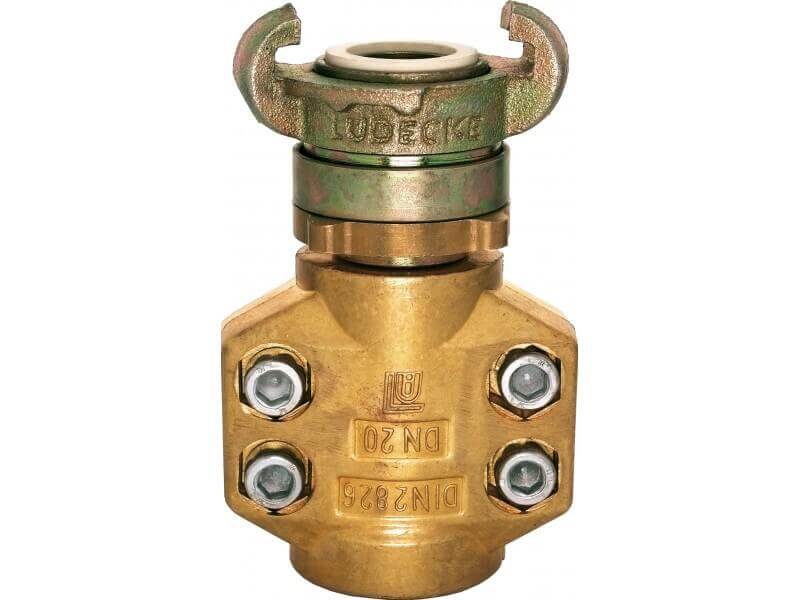

Oryginalne skręcane złącze kłowe z mosiężną obejmą do przesyłu pary wodnej, z zabezpieczeniem, z żelaza ciągliwego, z uszczelnieniem z NBR. Zgodne z DIN 3238. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza. Rozstaw kłów 42 mm. LUDECKE

Czytaj więcej >>

Ciśnienie robocze [bar]: 16.
Temperatura pracy [°C]: od -40 do +200.
Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez Cr VI)/stal.
Medium: sprężone powietrze, para wodna
Rozstaw kłów [mm]: 42.
Uszczelnienie: TFEP (SDOR-N).

Ø węża	DN	b	h	waga [g]	nr artykułu
13x6 ( 1/2“)	10	63	113	820	SSG 13 KSM*
19x7 ( 3/4“)	15	63	113	920	SSG 19 KSM
25x7,5 ( 1“)	18	63	113	1120	SSG 25 KSM

* - do wyczerpania zapasów
b - całkowita szerokość.
h - całkowita wysokość.

Właściwości użytych materiałów i zastosowanie.

Złącze kłowe skręcane z obejmą, wykonane z żeliwa ciągliwego, ocynkowanego, z elementami ze stali ocynkowanej i z mosiądzu z uszczelnieniem z TFEP.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

TFE/P jest kopolimerem tetrafluoroetylenu i propylenu o zawartości fluoru ok. 54%. Materiał charakteryzuje się odpornością na produkty ropopochodne, parę wodną i estry fosforanowe. Wykazuje się mniejszą odpornością na ściskanie w wysokich temperaturach niż standardowe fluorowęglowodory. Temperatura pracy wynosi od -5°C do +204°C. Jest odporny na wszelkiego rodzaju oleje silnikowe, płyny chłodzące silnik z wysokim poziomem inhibitorów korozji, smary przekładniowe EP, oleje do przekładni i wspomagania kierownicy oraz wszystkie rodzaje płynów hamulcowych, w tym DOT 3, oleje mineralny i oleje silikonowy. Materiał doskonale się sprawdza w transporcie ciepłych mediów, amin, kwasów i zasad, a także gorącej wody i pary o temperaturze do +170°C.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 3238 określa dokładne parametry jakim powinno się charakteryzować skręcane złącze kłowe i jego różne warianty, w tym: - dokładny rozstaw kłów i zaczepów, zapewniający że złącza zawsze będą do siebie pasować, - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Skręcane złącza kłowe MODY LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem lub parą wodną budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy przemyśle ciężkim. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego. Dzięki zastosowaniu specjalnej konstrukcji, złącza posiadają skręcany pierścień bezpieczeństwa, który ułatwia montaż, oraz zabezpiecza połączenie przed przypadkowym wypięciem, np w skutek wibracji obsługiwanego urządzenia pneumatycznego. Zapewnia to ochronę przed uszkodzeniem zarówno przewodów, jak i urządzeń, które mogą nagle utracić zasilanie medium.

Instrukcja obsługi złączy kłowych.

Krok 1. Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich	Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi.	Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę.	Krok 4 W celu zapewnienia ochrony połączenia, i domknięcia uszczelek w złączach należy maksymalnie zakręcić wskazany strzałką pierścień bezpieczeństwa. Wystarczy że jedno ze złączy będzie posiadało zabezpieczenie, aby zagwarantować pełną funkcjonalność i bezpieczeństwo połączenia.

Skręcane złącza kłowe MODY SSG, z mosiężną obejmą do pary wodnej, służą przede wszystkim łączeniu węży zarówno płaskich jak i tradycyjnych z urządzeniami i instalacjami wyposażonymi w złącza kłowe, czy z systemem używanym m. in. w urządzeniach produkcji "Atlas Copco". Zastosowanie skręcanego pierścienia bezpieczeństwa zwiększa bezpieczeństwo pracy, oraz możliwości manewrowe zasilanych urządzeń przemysłowych. Złącza te można łączyć ze wszystkimi rodzajami złączy kłowych wg DIN 3438, DIN 3238, jak również ze złączami typu "Atlas Copco".

Stosowane w tych złączach do uzbrajania węży mosiężne obejmy bezpieczeństwa, posiadają identyczną zasadę działania i budowę jak obejmy skorupowe. Są one zbudowane zazwyczaj z dwóch symetrycznych części, które skręca się ze sobą za pomocą zazwyczaj czterech śrub. Obejmy te posiadają specjalny zaczep, który zachodzi na dostosowany kołnierz znajdujący się na gładkim króćcu węża. Dotyczy to zwłaszcza obejm zgodnych z normą EN 14420, dedykowanych do króćców w złączach przemysłowych zgodnych z tą normą. Obejmy te po pierwszym uzbrojeniu węża, należy powtórnie dokręcić, po okresie w którym materiał z którego wykonany jest wąż „ułoży” się w przestrzeni pomiędzy obejmą a króćcem. Dopiero po takim powtórnym dokręceniu śrub, uzbrojony przewód jest zdatny do pracy.
