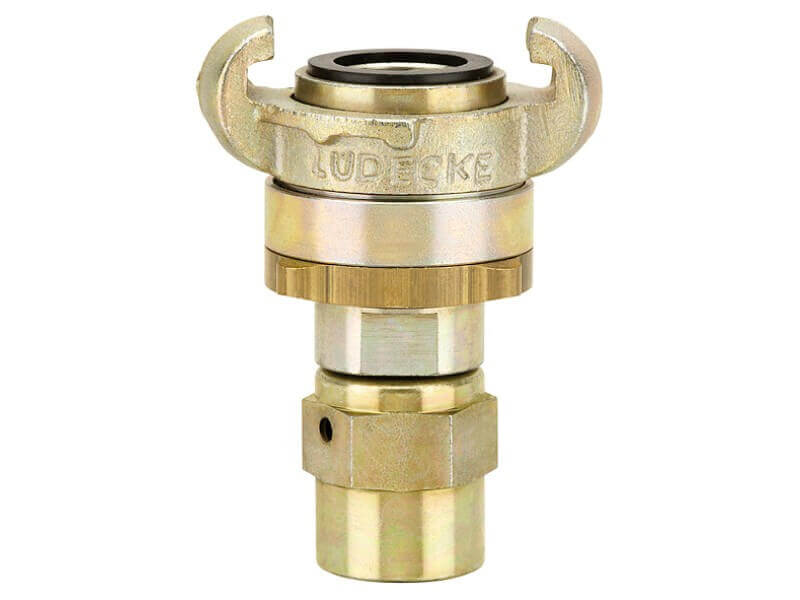

Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - MODY - DIN 3238 - Typ SSG TQ - LUDECKE

Oryginalne skręcane złącze kłowe do montażu bez obejmy, z zabezpieczeniem, z żelaza ciągliwego, z uszczelnieniem z NBR. Zgodne z DIN 3238. Przeznaczone do zastosowań przemysłowych, w transporcie sprężonego powietrza. Rozstaw kłów 42 mm. LUDECKE. Konstrukcja tego złącza umożliwia montaż węża bez obejmy, spełnia wymogi normy DIN 14 424. Przy doborze rozmiaru złącza należy pamiętać o odpowiednim dobraniu grubości ścianek węża.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 16.
  • Temperatura pracy [°C]: od -40 do +95.
  • Materiał: żeliwo ciągliwe, ocynkowane, pasywowane na żółto (bez Cr VI)/stal.
  • Medium: sprężone powietrze.
  • Rozstaw kłów [mm]: 42.
  • Uszczelnienie: Perbunan (NBR).

Ø węża

DN

b

h SW

waga [g]

nr artykułu
1/2“ = 13x3 mm 11 63 92 27 400 SSG 133 TQ
1/2“ = 13x5 mm 11 63 92 27 405 SSG 135 TQ
5/8“ = 15x5 mm 13 63 95 32 415 SSG 155 TQ

3/4“ = 19x5 mm

16 63 95 32 435 SSG 195 TQ
3/4“ = 19x6 mm 16 63 95 36 440 SSG 196 TQ
1“ = 25x5 mm 22 63 105 41 510 SSG 255 TQ
1“ = 25x7 mm 22 63 105 46 520 SSG 257 TQ
  • Rozmiar 1'' - skręcany dwuczęściowo.
  • b - całkowita szerokość.
  • h - całkowita wysokość.

Właściwości użytych materiałów i zastosowanie.

Złącze kłowe skręcane do montażu bez obejmy, wykonane z żeliwa ciągliwego, ocynkowanego, z elementami ze stali ocynkowanej i z mosiądzu z uszczelnieniem z Perbunanu (NBR).

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

Mosiądz MS58 to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 3238 określa dokładne parametry jakim powinno się charakteryzować skręcane złącze kłowe i jego różne warianty, w tym: - dokładny rozstaw kłów i zaczepów, zapewniający że złącza zawsze będą do siebie pasować, - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Skręcane złącza kłowe MODY LUDECKE przeznaczone są do zastosowania przy zasilaniu sprężonym powietrzem budowlanych i górniczych narzędzi pneumatycznych. Przykładami obsługiwanych urządzeń są młoty pneumatyczne, wiertarki i wiertnice, ubijaki, zagęszczarki czy też zasilające te narzędzia sprężarki. Złącza świetnie sprawdzają się w budownictwie drogowym, budownictwie ogólnym, zwłaszcza przy rozbiórkach, w górnictwie czy przemyśle ciężkim. Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego. Dzięki zastosowaniu specjalnej konstrukcji, złącza posiadają skręcany pierścień bezpieczeństwa, który ułatwia montaż, oraz zabezpiecza połączenie przed przypadkowym wypięciem, np w skutek wibracji obsługiwanego urządzenia pneumatycznego. Zapewnia to ochronę przed uszkodzeniem zarówno przewodów, jak i urządzeń, które mogą nagle utracić zasilanie medium.

Instrukcja obsługi złączy kłowych.
instrukcja-zlacza-przemysl-klowe-ludecke1 instrukcja-zlacza-przemysl-klowe-ludecke2 instrukcja-zlacza-przemysl-klowe-ludecke3 instrukcja-zlacza-przemysl-klowe-ludecke4
Krok 1. Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi. Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę. Krok 4 W celu zapewnienia ochrony połączenia, i domknięcia uszczelek w złączach należy maksymalnie zakręcić wskazany strzałką pierścień bezpieczeństwa. Wystarczy że jedno ze złączy będzie posiadało zabezpieczenie, aby zagwarantować pełną funkcjonalność i bezpieczeństwo połączenia.

Skręcane złącza kłowe MODY, z do montażu bez obejmy, służą przede wszystkim łączeniu węży z urządzeniami i instalacjami wyposażonymi w złącza kłowe, czy z systemem używanym m. in. w urządzeniach produkcji "Atlas Copco". Zastosowanie skręcanego pierścienia bezpieczeństwa zwiększa bezpieczeństwo pracy, oraz możliwości manewrowe zasilanych urządzeń przemysłowych. Złącza te można łączyć ze wszystkimi rodzajami złączy kłowych wg DIN 3438, DIN 3238, jak również ze złączami typu "Atlas Copco".

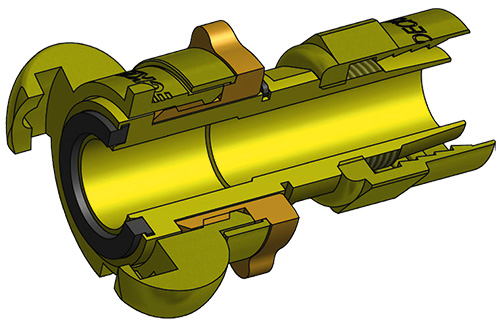

zlacza-przemysl-klowe-bezpieczne-SSG-TQ-ludecke

W tym modelu złącza, zastosowano system montażu węży znany z innych rozwiązań, zwłaszcza szybkozłączek, gdzie zastosowano wewnętrzny króciec do węża, na który nakręca się nakrętkę zaciskową. W tym systemie, ważne jest aby konkretny model złącza był dopasowany do wewnętrznej średnicy węża, oraz grubości jego ścianek. Prawidłowy dobór, gwarantuje poprawny montaż na wąż, bez ryzyka jego uszkodzenia podczas zakuwania.

Obsługa:

Sposoby łączenia złączy kłowych do pneumatycznych maszyn budowlanych
instrukcja-hicoflat-zlacza-07

W celu łatwiejszego i sprawniejszego łączenia przewodów, oraz podniesienia bezpieczeństwa tych połączeń, rekomendujemy użycie złączy typu MODY (A) SSG 19 (SSG 25), które różnią się od standardowych złączy (B) SKG 19 (SKG 25), ale mogą być z nimi łączone.

instrukcja-hicoflat-zlacza-10

Złącz kłowe typu MODY SSG, posiadają dodatkowy pierścień (B, C), którego zadaniem jest pewne i bezpieczne zamknięcie złącza.

Złącze to montujemy z drugim złączem kłowym, w momencie, gdy pierścień jest odkręcony (A), a głowica z uszczelką (D) schowana. Skręcenie pierścienia (C) powoduje zamknięcie się złącza, oraz dociśnięcie do siebie uszczelek (D).

instrukcja-hicoflat-zlacza-11 Zamknięcie złącza następuje gdy dokręcamy maksymalnie pierścień bezpieczeństwa (A), tak, aby nie pozostała wolna przestrzeń (B). Kły złącza (C) zostaną dociśnięte do kołnierza (D) co zamyka i uszczelnia połączenie. Dzięki takiemu rozwiązaniu, uzyskujemy doskonałe uszczelnienie, na dociśniętych do siebie uszczelkach znajdujących się wewnątrz złączy. Ponadto połączenie jest pewniejsze i odporniejsze na nieumyślne rozłączenie. System też nie wymaga użycia dużej siły przy podłączaniu do siebie przewodów, czy podłączaniu przewodu do narzędzi pneumatycznych wyposażonych standardowo w złącza kłowe, np. typu Atlas Copco, czy typu Chicago Pneumatic.
instrukcja-hicoflat-zlacza-08 Każde z powyższych rozwiązań można stosować ze złączami kłowymi typu Atlas Copco (A) ACK 34 T (ACK 10 T). Złącza tego typu, różnią się od standardowych (D), materiałem wykonania, profilem choinki króćca do węży, charakterystycznym otworem (B) oraz profilem kołnierza zamykającego (C), który posiada tylko jedną charakterystyczną wypustkę ograniczającą.
MODY skręcane malowane proszkowoP
1. Na specjalne zamówienie, wszystkie typy złączy kłowych MODY skręcanych DIN 3238, mogą zostać pomalowane proszkowo.

ludecke-polska-certyfikat


Dostępne warianty produktu:

Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - MODY - DIN 3238 - Typ SSG TQ - LUDECKE
nr artykułu
SSG 133 TQ
  • Ø węża
    1/2“ = 13x3 mm
  • DN
    11
  • b
    63
  • h
    92
  • SW
    27
  • waga [g]
    400
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - MODY - DIN 3238 - Typ SSG TQ - LUDECKE
nr artykułu
SSG 135 TQ
  • Ø węża
    1/2“ = 13x5 mm
  • DN
    11
  • b
    63
  • h
    92
  • SW
    27
  • waga [g]
    405
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - MODY - DIN 3238 - Typ SSG TQ - LUDECKE
nr artykułu
SSG 155 TQ
  • Ø węża
    5/8“ = 15x5 mm
  • DN
    13
  • b
    63
  • h
    95
  • SW
    32
  • waga [g]
    415
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - MODY - DIN 3238 - Typ SSG TQ - LUDECKE
nr artykułu
SSG 195 TQ
  • Ø węża
    3/4“ = 19x5 mm
  • DN
    16
  • b
    63
  • h
    95
  • SW
    32
  • waga [g]
    435
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - MODY - DIN 3238 - Typ SSG TQ - LUDECKE
nr artykułu
SSG 196 TQ
  • Ø węża
    3/4“ = 19x6 mm
  • DN
    16
  • b
    63
  • h
    95
  • SW
    36
  • waga [g]
    440
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - MODY - DIN 3238 - Typ SSG TQ - LUDECKE
nr artykułu
SSG 255 TQ
  • Ø węża
    1“ = 25x5 mm
  • DN
    22
  • b
    63
  • h
    105
  • SW
    41
  • waga [g]
    510
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - MODY - DIN 3238 - Typ SSG TQ - LUDECKE
nr artykułu
SSG 257 TQ
  • Ø węża
    1“ = 25x7 mm
  • DN
    22
  • b
    63
  • h
    105
  • SW
    46
  • waga [g]
    520
