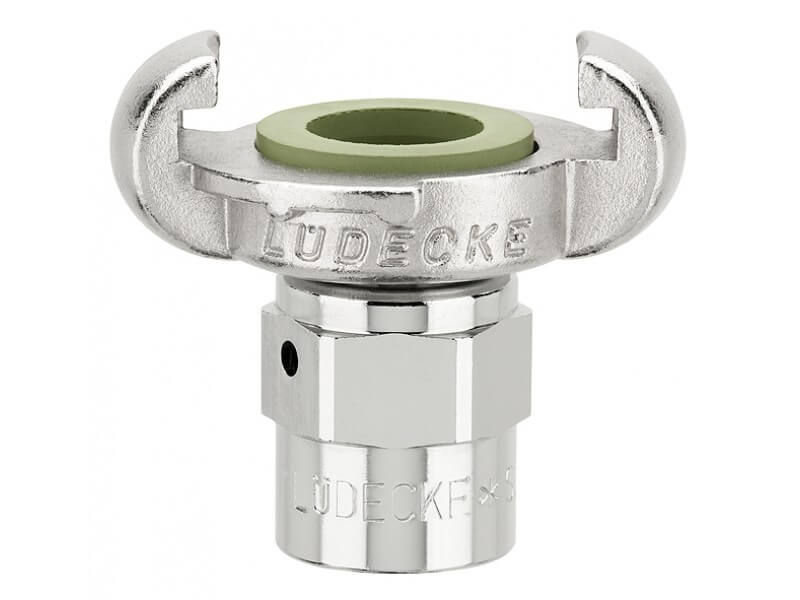

Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - DIN 3238 - ze Stali Szlachetnej - Typ EKTQ V - LUDECKE

Oryginalne złącze kłowe z króćcem do węża z mosiężną, chromowaną tuleją na wąż, ze stali szlachetnej, z uszczelnieniem z FKM. Przeznaczone do zastosowań przemysłowych, w transporcie agresywnych mediów ciekłych w przemyśle chemicznym i petrochemicznym. Rozstaw kłów 42 mm. LUDECKE. DIN 3489. Konstrukcja złącza umożliwia montaż węża bez obejmy, spełnia wymogi normy DIN 14 424. Przy doborze rozmiaru złącza należy uwzględnić grubości ścianek węża.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 16.
  • Temperatura pracy [°C]: od -30 do +200.
  • Materiał korpusu: stal szlachetna 1.4401.
  • Materiał tulei śrubowej: chromowany mosiądz.
  • Medium: substancje chemiczne.
  • Rozstaw kłów [mm]: 42.
  • Uszczelnienie: Viton. (na życzenie TFEP do pary, EPDM do żywności)

Ø węża

DN

B

[mm]

L

waga

[g]

nr artykułu
1/2“ = 13 x 3 11 63 57 170 EKTQ 133 V
1/2" = 13 x 5 11 63 57 175 EKTQ 135 V
5/8" = 15 x 5 13 63 57 190 EKTQ 155 V

3/4“ = 19 x 5

16 63 57 195 EKTQ 195 V
3/4" = 19 x 6 16 63 57 200 EKTQ 196 V
1“ = 25 x 5 22 63 62 250 EKTQ 255 V
1" = 25 x 7 22 63 62 260 EKTQ 257 V
  • B - całkowita szerokość.
  • L - całkowita długość.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącze kłowe z króćcem do węża, wykonane ze stali szlachetnej z uszczelnieniem z Vitonu (FKM).

Ogólne właściwości materiałów:

Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.

Stal nierdzewna 1.4401 (AISI 316) to austenityczna stal chromowo-niklowo-molibdenowa. Ze względu na dodatek molibdenu odporność na korozję w jej przypadku jest znacznie lepsza, w porównaniu z wieloma innymi stalami austenitycznymi. Posiada dobrą wytrzymałość na działanie kwasów nie ulegających utlenianiu oraz środki zawierające jony chloru (sól kuchenna). Szeroko wykorzystywana w przemyśle chemicznym, spożywczym, naftowym i petrochemicznym, czy przy budowie maszyn, elementach dekoracyjnych i wyposażeniu kuchni. W skład stopu poza żelazo wchodzą od 16,5 do 18,5% chromu, od 10 do 13% niklu, od 2 do 2,5% Molibdenu, do 2% manganu, do 1% krzemu i śladowe ilości siarki, fosforu, azotu czy węgla.

Mosiądz to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów, złączy i armatury do węży przesyłowych.

Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 3489 określa dokładne parametry jakim powinno się charakteryzować złącze kłowe i jego różne warianty, w tym: - dokładny rozstaw kłów i zaczepów, zapewniający że złącza zawsze będą do siebie pasować, - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Norma DIN 14 424 określa konstrukcję, materiały i wymiary złączek węży z tulejkami gwintowanymi do węży gumowych i termoplastycznych, do stosowania z łatwopalnymi i niepalnymi cieczami lub gazami, na przykład węże do dozowania paliwa, węże do ciekłego gazu ziemnego (LPG), węże do cystern oraz węże do płynnych i gazowych chemikaliów. Norma ta została przygotowana przez Komitet Techniczny CEN/TC 218 „Węże i zespoły węży z gumy i tworzyw sztucznych”.

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Złącza kłowe LUDECKE przeznaczone są do transportu agresywnych mediów i chemikaliów, stosowanych w procesach produkcyjnych przemysłu chemicznego, petrochemicznego, farmaceutycznego, kosmetycznego a nawet spożywczego. Złącza znajdą również zastosowanie w przesyle pary wodnej, przy zastosowaniu uszczelki wykonanej z TFEP, natomiast do kontaktu z żywnością przeznaczona jest uszczelka z EPDM (dostępne tutaj >>>). Uszczelki w złączach kłowych, są wymienne, i od ich właściwości oraz odporności zależy zastosowanie złączy. Zaletą złączy, jest użyty do ich konstrukcji materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie, oraz uzyskaniem specjalnego wykończenia powierzchni zapobiegające korozji. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów.

Złącza kłowe są symetryczne, nie posiadają części żeńskiej (gniazda) i męskiej (wtyku). Połączenie następuje, dzięki kłom zachodzącym na specjalnie wyprofilowany kołnierz. Specjalnie wyprofilowane uszczelki, doszczelniają połączenie wewnątrz złącza, przylegając do siebie czołowo. Rozstaw kłów w złączach jest zawsze taki sam i wynosi 42 mm, dzięki czemu można ze sobą łączyć przewody i instalacje o różnych rozmiarach bez potrzeby używania redukcji i adaptorów. Obsługa złączy jest intuicyjnie prosta, łatwa do przeprowadzenia według poniższej instrukcji.

Instrukcja obsługi złączy kłowych.
instrukcja-zlacza-przemysl-klowe-SS-ludecke1 instrukcja-zlacza-przemysl-klowe-SS-ludecke2 instrukcja-zlacza-przemysl-klowe-SS-ludecke3
Krok 1. Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi. Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę.

Elementy z króćcem do węża, stosowane są do montażu wewnątrz węży, na które nakłada się skręcaną tuleje zaciskową, w celu unieruchomienia króćca wewnątrz. Specjalny profil choinki na króćcu, umożliwia pewny i stabilny montaż, a jednocześnie zabezpiecza wąż, przed uszkodzeniem. Dobierając złącze należy uwzględnić zarówno wewnętrzną, jak i zewnętrzną średnicę węża, tak aby pasowała zewnętrzna mosiężna tuleja. Tuleję zaciska się na wężu skręcając tuleję, oraz blokując wąż wewnątrz.


Dostępne warianty produktu:

Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - DIN 3238 - ze Stali Szlachetnej - Typ EKTQ V - LUDECKE
nr artykułu
EKTQ 133 V
  • Ø węża
    1/2“ = 13 x 3
  • DN
    11
  • B [mm]
    63
  • L
    57
  • waga [g]
    170
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - DIN 3238 - ze Stali Szlachetnej - Typ EKTQ V - LUDECKE
nr artykułu
EKTQ 135 V
  • Ø węża
    1/2" = 13 x 5
  • DN
    11
  • B [mm]
    63
  • L
    57
  • waga [g]
    175
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - DIN 3238 - ze Stali Szlachetnej - Typ EKTQ V - LUDECKE
nr artykułu
EKTQ 155 V
  • Ø węża
    5/8" = 15 x 5
  • DN
    13
  • B [mm]
    63
  • L
    57
  • waga [g]
    190
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - DIN 3238 - ze Stali Szlachetnej - Typ EKTQ V - LUDECKE
nr artykułu
EKTQ 195 V
  • Ø węża
    3/4“ = 19 x 5
  • DN
    16
  • B [mm]
    63
  • L
    57
  • waga [g]
    195
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - DIN 3238 - ze Stali Szlachetnej - Typ EKTQ V - LUDECKE
nr artykułu
EKTQ 196 V
  • Ø węża
    3/4" = 19 x 6
  • DN
    16
  • B [mm]
    63
  • L
    57
  • waga [g]
    200
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - DIN 3238 - ze Stali Szlachetnej - Typ EKTQ V - LUDECKE
nr artykułu
EKTQ 255 V
  • Ø węża
    1“ = 25 x 5
  • DN
    22
  • B [mm]
    63
  • L
    62
  • waga [g]
    250
Złącze Kłowe Skręcane z Króćcem do Węża - Montaż bez Obejmy - DIN 3238 - ze Stali Szlachetnej - Typ EKTQ V - LUDECKE
nr artykułu
EKTQ 257 V
  • Ø węża
    1" = 25 x 7
  • DN
    22
  • B [mm]
    63
  • L
    62
  • waga [g]
    260
