Złącze Kłowe Skręcane z Gwintem Zewnętrznym - DIN 3238 - ze Stali Szlachetnej - Typ EKSA V - LUDECKE

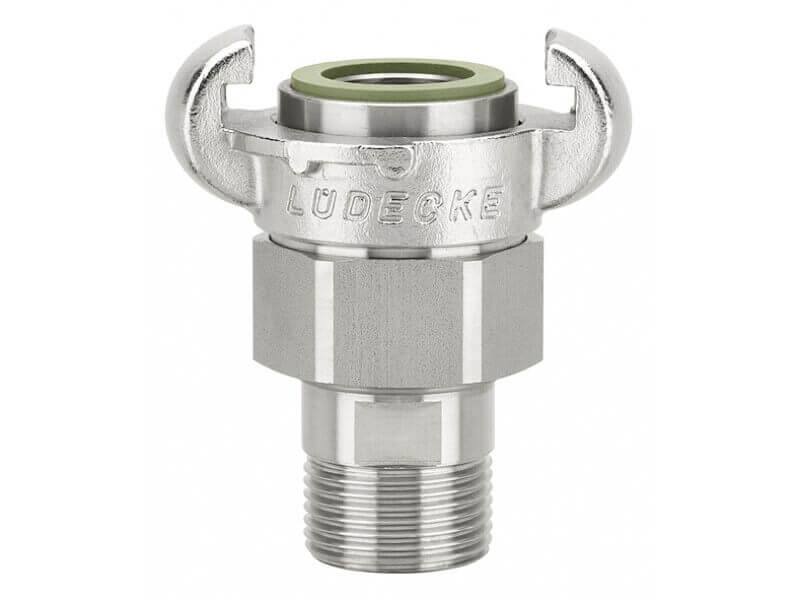

Oryginalne bezpieczne złącze kłowe MODY z gwintem zewnętrznym, ze stali szlachetnej, z uszczelnieniem z FKM. Przeznaczone do zastosowań przemysłowych, w transporcie agresywnych mediów ciekłych w przemyśle chemicznym i petrochemicznym. Rozstaw kłów 42 mm. LUDECKE. DIN 3238.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 16.
  • Temperatura pracy [°C]: od -30 do +200.
  • Materiał korpusu: stal szlachetna 1.4401.
  • Materiał tulei śrubowej: stal szlachetna 1.4305.
  • Medium: substancje chemiczne.
  • Rozstaw kłów [mm]: 42.
  • Uszczelnienie: Viton.
  • Gwint: ISO 228.
gwint DN

B

[mm]

SW

L

[mm]

długość

gwintu [mm]

waga

[g]

nr

artykułu

G 1/2“ 13 63 36 77 12 320 EKSA 12 V

G 3/4“

18 63 36 80 15 335 EKSA 34 V
G 1“ 18 63 36 82 15 370 EKSA 10 V
  • B - całkowita szerokość.
  • L - całkowita długość.

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącze kłowe MODY z gwintem zewnętrznym, wykonane ze stali szlachetnej z uszczelnieniem z Vitonu (FKM).

Ogólne właściwości materiałów:

Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.

Stal nierdzewna 1.4401 (AISI 316) to austenityczna stal chromowo-niklowo-molibdenowa. Ze względu na dodatek molibdenu odporność na korozję w jej przypadku jest znacznie lepsza, w porównaniu z wieloma innymi stalami austenitycznymi. Posiada dobrą wytrzymałość na działanie kwasów nie ulegających utlenianiu oraz środki zawierające jony chloru (sól kuchenna). Szeroko wykorzystywana w przemyśle chemicznym, spożywczym, naftowym i petrochemicznym, czy przy budowie maszyn, elementach dekoracyjnych i wyposażeniu kuchni. W skład stopu poza żelazo wchodzą od 16,5 do 18,5% chromu, od 10 do 13% niklu, od 2 do 2,5% Molibdenu, do 2% manganu, do 1% krzemu i śladowe ilości siarki, fosforu, azotu czy węgla.

Stal 1.4305 według normy EN 10088 (AISI 303) to austenityczna stal chromowo-niklowa stopiona z siarką. Nie jest odporna na kwasowe środowisko, w którym znajduje się chlor, ponieważ może to spowodować korozję szczelinową materiału. W stopie tym znajduje się oprócz żelaza, od 17 do 19% chromu, od 8 do 10% niklu, do 2 % molibdenu, do 1 % miedzi, krzemu i śladowe ilości siarki, węgla i azotu.

Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.

Normy:

DIN to skrót od niemieckich słów Deutsches Institut fur Normung, czyli Niemieckiego Instytutu Normalizacyjnego, którego odpowiednikami są międzynarodowe normy ISO. Numer DIN bardzo ułatwia wyszukanie potrzebnych elementów złącznych. Norma DIN 3238 określa dokładne parametry jakim powinno się charakteryzować skręcane złącze kłowe i jego różne warianty, w tym: - dokładny rozstaw kłów i zaczepów, zapewniający że złącza zawsze będą do siebie pasować, - wielkości i rodzaje przyłączy, np gwintów - określenie materiałów z jakich złącze powinno być wykonane, oraz ich właściwości - musi zawierać potwierdzenie zgodności z normą na każdym artykule

Zgodność z normą daje pewność, że dany element na 100% będzie pasować, że spełnia konkretne kryteria jakościowe i zachowuje prawidłowe wymiary. Norma odnosi się zarówno do jakości wykonania produktów, jak i ich wytrzymałości oraz przeznaczenia.

Zastosowanie

Skręcane złącza kłowe MODY LUDECKE przeznaczone są do transportu agresywnych mediów i chemikaliów, stosowanych w procesach produkcyjnych przemysłu chemicznego, petrochemicznego, farmaceutycznego, kosmetycznego a nawet spożywczego. Złącza znajdą również zastosowanie w przesyle pary wodnej, przy zastosowaniu uszczelki wykonanej z TFEP, natomiast do kontaktu z żywnością przeznaczona jest uszczelka z EPDM (dostępne tutaj >>>). Uszczelki w złączach kłowych, są wymienne, a od ich właściwości oraz odporności zależy zastosowanie złączy. Zaletą złączy, jest użyty do ich konstrukcji materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie, oraz uzyskaniem specjalnego wykończenia powierzchni zapobiegające korozji. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów.

Złącza kłowe są symetryczne, nie posiadają części żeńskiej (gniazda) i męskiej (wtyku). Połączenie następuje, dzięki kłom zachodzącym na specjalnie wyprofilowany kołnierz. Specjalnie wyprofilowane uszczelki, doszczelniają połączenie wewnątrz złącza, przylegając do siebie czołowo. Rozstaw kłów w złączach jest zawsze taki sam i wynosi 42 mm, dzięki czemu można ze sobą łączyć przewody i instalacje o różnych rozmiarach bez potrzeby używania redukcji i adaptorów. Złącza MODY, dzięki zastosowanemu pierścieniowi bezpieczeństwa, są łatwiejsze w montażu i zapewniają pewniejsze połączenie. Obsługa złączy jest intuicyjnie prosta, łatwa do przeprowadzenia według poniższej instrukcji.

Instrukcja obsługi złączy kłowych.
instrukcja-zlacza-przemysl-klowe-SS-ludecke1 instrukcja-zlacza-przemysl-klowe-SS-ludecke2 instrukcja-zlacza-przemysl-klowe-SS-ludecke3 instrukcja-zlacza-przemysl-klowe-SS-ludecke4
Krok 1. Złącza kłowe Ludecke, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi. Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę. Krok 4 W celu zapewnienia ochrony połączenia, i domknięcia uszczelek w złączach należy maksymalnie zakręcić wskazany strzałką pierścień bezpieczeństwa. Wystarczy że jedno ze złączy będzie posiadało zabezpieczenie, aby zagwarantować pełną funkcjonalność i bezpieczeństwo połączenia.

Dzięki zastosowaniu specjalnej konstrukcji, złącza posiadają skręcany pierścień bezpieczeństwa, który ułatwia montaż, oraz zabezpiecza połączenie przed przypadkowym wypięciem. Zapewnia to ochronę przed uszkodzeniem zarówno przewodów, jak i urządzeń, które mogą nagle utracić zasilanie medium.

Skręcane złącza kłowe MODY z gwintem zewnętrznym, stosowane są do montażu na gwintowanych instalacjach, zbiornikach czy urządzeniach, w celu możliwości połączenia z przewodami wyposażonymi w złącza kłowe. Zastosowanie skręcanego pierścienia bezpieczeństwa zwiększa bezpieczeństwo pracy, oraz możliwości manewrowe zasilanych urządzeń i instalacji przeładunkowych. Złącza te można łączyć ze wszystkimi rodzajami złączy kłowych wg DIN 3438, DIN 3238, jak również ze złączami typu "Atlas Copco".


Dostępne warianty produktu:

Złącze Kłowe Skręcane z Gwintem Zewnętrznym - DIN 3238 - ze Stali Szlachetnej - Typ EKSA V - LUDECKE
nr artykułu
EKSA 12 V
  • gwint
    G 1/2“
  • DN
    13
  • B [mm]
    63
  • SW
    36
  • L [mm]
    77
  • długość gwintu [mm]
    12
  • waga [g]
    320
Złącze Kłowe Skręcane z Gwintem Zewnętrznym - DIN 3238 - ze Stali Szlachetnej - Typ EKSA V - LUDECKE
nr artykułu
EKSA 34 V
  • gwint
    G 3/4“
  • DN
    18
  • B [mm]
    63
  • SW
    36
  • L [mm]
    80
  • długość gwintu [mm]
    15
  • waga [g]
    335
Złącze Kłowe Skręcane z Gwintem Zewnętrznym - DIN 3238 - ze Stali Szlachetnej - Typ EKSA V - LUDECKE
nr artykułu
EKSA 10 V
  • gwint
    G 1“
  • DN
    18
  • B [mm]
    63
  • SW
    36
  • L [mm]
    82
  • długość gwintu [mm]
    15
  • waga [g]
    370
