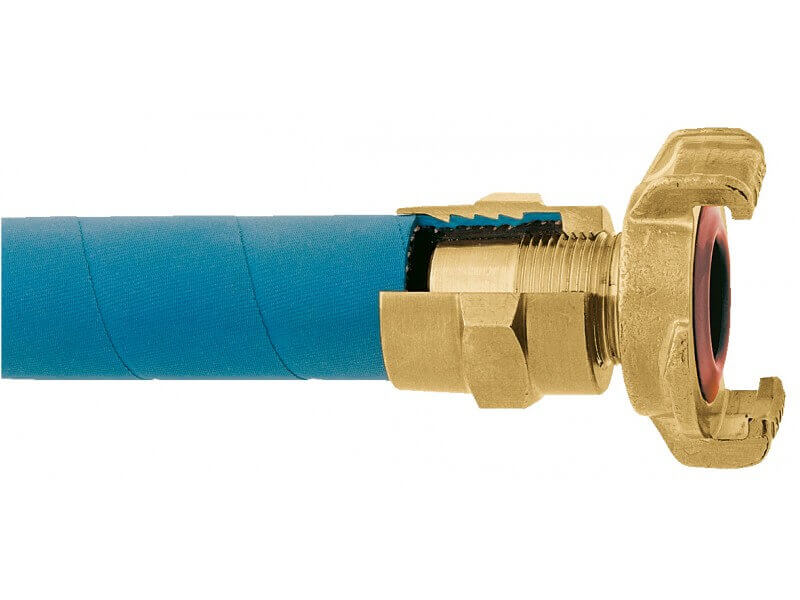

Złącze Kłowe - GEKA Xplus - z Króćcem do Węża - Montaż Bez Obejmy - Typ GSK X - LUDECKE
Konstrukcja tego złącza umożliwia montaż węża bez obejmy. Przy doborze rozmiaru złącza należy pamiętać o odpowiednim dobraniu grubości ścianek węża. Dostępne do wyczerpania zapasów.
- Ciśnienie robocze [bar]: 25.
- Temperatura pracy [°C]: +95.
- Materiał: mosiądz MS 58.
- Medium: woda.
- Rozstaw kłów [mm]: 40.
- Uszczelnienie: guma NBR.
|
Ø węża |
DN |
b |
h | SW |
waga [g] |
nr artykułu |
| 1/2“ = 13x3,0-3,8 mm | 10 | 53,5 | 56 | 24 | 96 | GSK 13 X |
|
3/4“ = 19x3,8-4,2 mm |
17 | 53,5 | 57 | 32 | 102 | GSK 19 X |
| 1“ = 25x4,4-5,0 mm | 21,5 | 53,5 | 61 | 41 | 124 | GSK 25 X |
- b - całkowita szerokość
- h - całkowita wysokość
Dostępne warianty produktu:
GSK 13 X
-
Ø węża1/2“ = 13x3,0-3,8 mm
-
DN10
-
b53,5
-
h56
-
SW24
-
waga [g]96
GSK 19 X
-
Ø węża3/4“ = 19x3,8-4,2 mm
-
DN17
-
b53,5
-
h57
-
SW32
-
waga [g]102
GSK 25 X
-
Ø węża1“ = 25x4,4-5,0 mm
-
DN21,5
-
b53,5
-
h61
-
SW41
-
waga [g]124
