Złącze Kłowe GEKA Plus z Gwintem Zewnętrznym ze Stali Kwasoodpornej - Typ GKA SS - LUDECKE

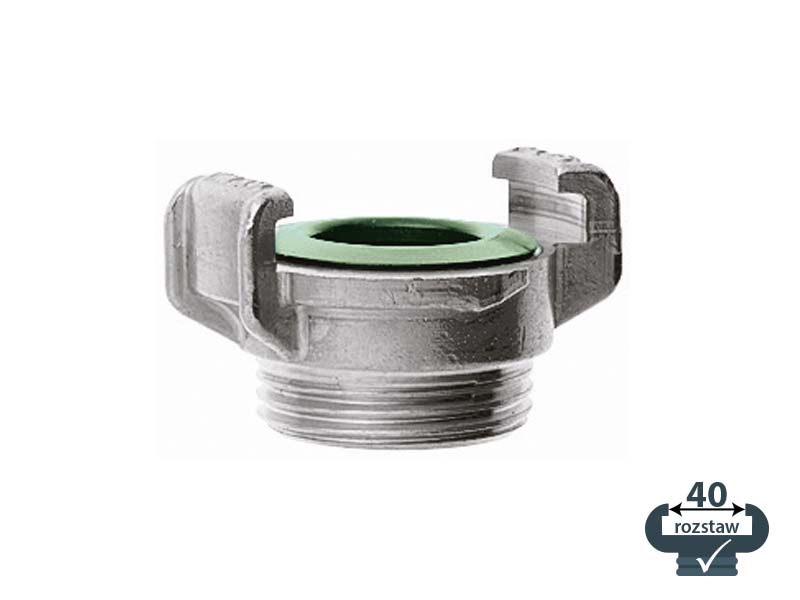

Złącze kłowe kompatybilne z systemem GEKA Plus, z gwintem zewnętrznym, z optymalnym uszczelnieniem z Vitonu. Wykonanie ze stali kwasoodpornej. Rozstaw kłów 40 mm. Stosowane w różnych aplikacjach, do agresywnych mediów (zwłaszcza alkaicznych ługów) płynnych w farmacji, przemyśle chemicznym, spożywczym czy kosmetycznym. Nadaje się do zastosowania w pomieszczeniach czystych przy wysokich wymaganiach higienicznych.
Czytaj więcej >>- Ciśnienie robocze [bar]: 40.
- Temperatura pracy [°C]: od-5 do +100.
- Materiał: stal kwasoodporna 1.4401.
- Medium: woda pitna, substancje chemiczne.
- Rozstaw kłów [mm]: 40.
- Uszczelnienie: Viton.
- Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.
| gwint | DN |
b [mm] |
długość gwintu [mm] |
h [mm] |
waga [g] |
nr artykułu |
| G 1/2“ | 15 | 53,5 | 8 | 30,5 | 80 | GKA 12 SS |
|
G 3/4“ |
20 | 53,5 | 8 | 33 | 91 | GKA 34 SS |
| G 1“ | 23 | 53,5 | 8 | 31 | 86 | GKA 10 SS |
- b - całkowita szerokość
- h - całkowita wysokość
Właściwości użytych materiałów i zastosowanie.
Złącze kłowe typu GEKA z gwintem zewnętrznym wykonane ze stali szlachetnej (kwasoodpornej) i uszczelnieniem z Vitomu (FKM).
Ogólne właściwości materiałów:
Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.
Stal nierdzewna 1.4401 (AISI 316) to austenityczna stal chromowo-niklowo-molibdenowa. Ze względu na dodatek molibdenu odporność na korozję w jej przypadku jest znacznie lepsza, w porównaniu z wieloma innymi stalami austenitycznymi. Posiada dobrą wytrzymałość na działanie kwasy nie ulegające utlenianiu oraz środki zawierające jony chloru. Szeroko wykorzystywana w przemyśle chemicznym, spożywczym, naftowym i petrochemicznym, czy przy budowie maszyn, elementach dekoracyjnych i wyposażeniu kuchni. W skład stopu poza żelazo wchodzą od 16,5 do 18,5% chromu, od 10 do 13% niklu, od 2 do 2,5% Molibdenu, do 2% manganu, do 1% krzemu i śladowe ilości siarki, fosforu, azotu czy węgla.
Viton oznaczany jako FPM lub FKM to Fluoroelastomer, który posiada dobrą odporność na wiele olejów, paliw, rozpuszczalników, kwasów i inne agresywne media. Należy również podkreślić bardzo dobrą odporność Vitonu na warunki atmosferyczne czy niepalność. Kauczuk ten jest kopolimerem monomerów zawierających fluor, w tym głównie fluorek winilidenu i sześciofluoropropylenu lub fluorku winilidenu i trójchloroetylenu. Jego nazwa jest zastrzeżona przez firmę DuPont. Kauczuk fluorowy nie jest odporny na stężone kwasy organiczne, ketony, estry i etery małocząsteczkowe (np. octan etylu, doksan), stężone roztwory ługu sodowego i kwasów oraz gorącą wodę i parę wodną. Uszczelki na bazie Vitonu wyróżniają się stabilnością wymiarów oraz wykazują się właściwościami samosmarującymi.
Zastosowany w uszczelce materiał spełnia normę dla uszczelek wykonanych z FKM DIN ISO 1629 - dotyczącą zestawu symboli kauczuków podstawowych, na podstawie budowy chemicznej łańcucha polimerów.
Zastosowanie
Złącze kłowe kompatybilne z systemem GEKA i GEKA plus o rozstawie kłów 40 mm. Ten system złączy kłowych został opatentowany przez firmę KARASTO Armaturenfabrik Oehler GmbH w 1932 roku, a nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta. Firma LUDEKE produkuje złącza kłowe o rozstawie kłów 40 mm kompatybilne z tymi złączami. Są to bardzo wysokiej jakości solidnie i precyzyjnie wykonane złącza, które mogą pracować przy maksymalnym ciśnieniu aż 40 bar. Jest to nie osiągalny parametr w porównaniu z tanimi rozwiązaniami z rynku wschodniego gdzie producenci gwarantują ciśnienie pracy na poziomie 4 lub 6 bar (ciśnienie wody z kranu). System złączy kłowych, opiera się na symetrycznych, identycznych częściach, w związku z czym w odróżnieniu od innych rozwiązań, nie ma rozróżnienia na części żeńskie (gniazda) i męskie (wtykowe). Gwarantuje to możliwość łączenia ze sobą dowolnych końców przewodów wyposażonych w te złącza.
| Instrukcja obsługi szybkozłączek | ||
 |
 |
 |
| Krok 1. Złącza kłowe typu GEKA, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich | Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły (wskazane strzałką po prawej stronie) były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi (luka wskazana lewą strzałką). | Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę. |
Złącza te dzięki wykonaniu z odpornych na wiele substancji materiałów znajdą zastosowanie w wielu gałęziach przemysłu, zwłaszcza do mediów płynnych w farmacji, technice medycznej, przemyśle chemicznym, spożywczym czy kosmetycznym. Świetnie sprawdzą się do zastosowania w pomieszczeniach czystych, wymagających restrykcyjnych warunków higienicznych. Nadają się również do przesyłu agresywnych chemicznie, szkodliwych dla zdrowia substancji ciekłych.
Złącza wyposażone w gwint zewnętrznych, służą adaptowaniu przewodów, instalacji i urządzeń wyposażonych w gwintowane przyłącza do systemu kompatybilnego z GEKA, o rozstawie kłów 40 mm.
Na życzenie klienta, złącza te są dostępne z uszczelnieniem wykonanym z NBR (Guma olejoodporna).
Dostępne warianty produktu:
-
gwintG 1/2“
-
DN15
-
B [mm]53,5
-
długość gwintu [mm]8
-
H [mm]30,5
-
waga [g]80
-
gwintG 3/4“
-
DN20
-
B [mm]53,5
-
długość gwintu [mm]8
-
H [mm]33
-
waga [g]91
-
gwintG 1“
-
DN23
-
B [mm]53,5
-
długość gwintu [mm]8
-
H [mm]31
-
waga [g]86
