Złącze Kłowe - GEKA Plus - z Gwintem Zewnętrznym - Typ GKA - LUDECKE

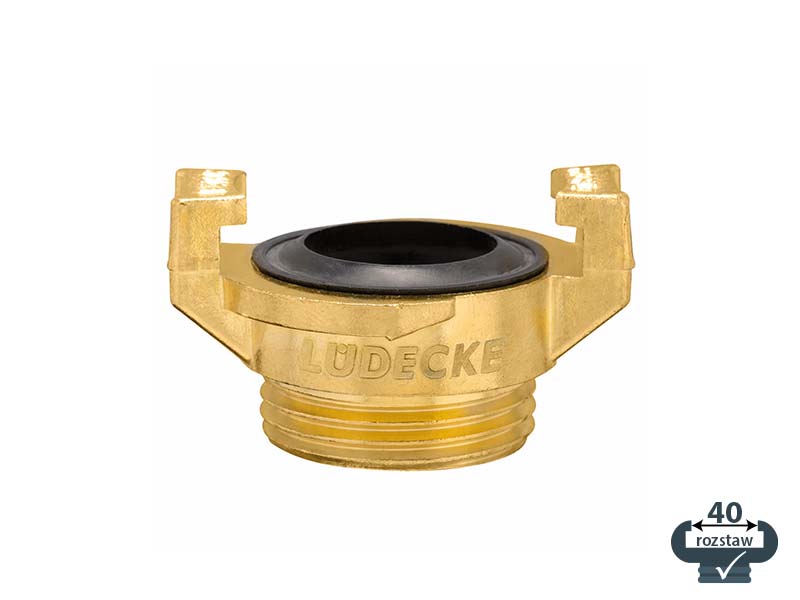

Złącze kłowe kompatybilne z systemem GEKA, z gwintem zewnętrznym, z optymalnym uszczelnieniem z EPDM. Wykonanie z mosiądzu kutego. Rozstaw kłów 40 mm. Stosowane w różnych aplikacjach, do przesyłu wody w przemyśle, budownictwie, handlu a zwłaszcza w uprawach ogrodniczych i rolniczych, szklarniach czy w przydomowych ogródkach i warsztatach.

Czytaj więcej >>

  • Ciśnienie robocze [bar]: 25.
  • Temperatura pracy [°C]: do +95.
  • Materiał: mosiądz CW617N.
  • Medium: woda.
  • Rozstaw kłów [mm]: 40.
  • Uszczelnienie: guma EPDM.
  • Gwint: ISO 228 G (lub BSPP) – gwint rurowy Whitwortha, walcowy.
gwint DN

b [mm]

h [mm]

waga [g]

nr artykułu

G 1/4“

8 53,5 32 89 GKA 14
G 3/8“ 11,5 53,5 32 83 GKA 38
G 1/2“ 15 53,5 32 88 GKA 12

G 3/4“

20 53,5 32 90 GKA 34
G 1“ 23 53,5 32 92 GKA 10
G 1 1/4“ 23 53,5 36 110 GKA 54
G 1 1/2“ 23 53,5 36 135 GKA 15
  • b - całkowita szerokość
  • h - całkowita wysokość

Właściwości użytych materiałów i zastosowanie.

Złącze kłowe typu GEKA z gwintem zewnętrznym wykonane z mosiądzu i uszczelnieniem z EPDM.

Ogólne właściwości materiałów:

Mosiądz to jeden z najczęściej stosowanych w przemyśle stopów metali kolorowych. Składa się przede wszystkim z miedzi i do 40% cynku. Dodatkowo w skład stopu wchodzą domieszki metali takich jak cyna, mangan, żelazo, aluminium, chrom czy krzem, których obecność procentowa decyduje o właściwościach stopu. Dzięki jego właściwościom fizycznym, stop ten jest jednocześnie stosunkowo wytrzymały i twardy, a jednocześnie dzięki właściwościom zawartego cynku, doskonale nadaje się do wykonywania precyzyjnych odlewów. Powoduje to iż, materiał ten często jest wykorzystywany do produkcji śrub, nakrętek, kształtek, gwintów i właśnie złączy i armatury do węży przesyłowych.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Stosowany zazwyczaj do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych.

EPDM to terpolimer etylenowo-propylenowo-dienowy, rodzaj gumy charakteryzujący się dużą elastycznością i odpornością na załamania. Może pracować przy wyższej temperaturze jak i niższej temperaturze zachowując swoje właściwości elastyczne. Materiał w porównaniu z innymi, wykazuje się bardzo dobrą odpornością na, zmiany temperatury, parcenie i ścieranie. Guma ta jest również odporna na działanie wielu lekkich chemikaliów w tym detergentów, roztworów mydła i środków piorących, płynów hamulcowych na bazie glikoli, lekkich kwasów i zasad, roztworów alkoholu, estrów i eterów oraz można nim przesyłać słoną wodę. UWAGA! Materiał nie nadaje się do przesyłu płynów i substancji na bazie ropy naftowej, olejów mineralnych i smarów, węglowodorów aromatycznych i chlorowanych.

Zastosowanie

Złącze kłowe kompatybilne z systemem GEKA i GEKA plus o rozstawie kłów 40 mm. Ten system złączy kłowych został opatentowany przez firmę KARASTO Armaturenfabrik Oehler GmbH w 1932 roku, a nazwa własna "GEKA" jest zastrzeżona tylko dla produktów tego producenta. Firma LUDEKE produkuje złącza kłowe o rozstawie kłów 40 mm kompatybilne z tymi złączami. Są to bardzo wysokiej jakości solidnie i precyzyjnie wykonane złącza, które mogą pracować przy maksymalnym ciśnieniu aż 25 bar. Jest to nie osiągalny parametr w porównaniu z tanimi rozwiązaniami z rynku wschodniego gdzie producenci gwarantują ciśnienie pracy na poziomie 4 lub 6 bar (ciśnienie wody z kranu). System złączy kłowych, opiera się na symetrycznych, identycznych częściach, w związku z czym w odróżnieniu od innych rozwiązań, nie ma rozróżnienia na części żeńskie (gniazda) i męskie (wtykowe). Gwarantuje to możliwość łączenia ze sobą dowolnych końców przewodów wyposażonych w te złącza.

Instrukcja obsługi szybkozłączek
intrukcja-zlacza-klowe-typ-GEKA-MS-40mm-1 intrukcja-zlacza-klowe-typ-GEKA-MS-40mm-2 intrukcja-zlacza-klowe-typ-GEKA-MS-40mm-3
Krok 1. Złącza kłowe typu GEKA, są złączami symetrycznymi, tzn, że możemy ze sobą połączyć dwa dowolne złącza z tego systemu, gdyż nie posiadają one części męskich i żeńskich Krok 2. Aby połączyć ze sobą przewody za pomocą tych złączy, należy je do siebie przystawić tak aby ich kły (wskazane strzałką po prawej stronie) były w stosunku do siebie ustawione przeciwlegle, tak, aby wpasowały się w przerwę pomiędzy kołnierzami zamykającymi (luka wskazana lewą strzałką). Krok 3 Aby zapiąć złączę, należy obrócić złącze w prawo, co spowoduje, że kły zamkną się na charakterystycznym pierścieniu, a uszczelki znajdujące się wewnątrz, zapewnią szczelność połączenia. W celu rozłączenia, wystarczy przekręcić złącza w lewą stronę.

Złącza te przeznaczone są do przesyłu wody w wielu obszarach działania, zarówno przemysłowych jak i hobbystycznych. Doskonale sprawdzają się w zastosowaniach przemysłowych, na budowach czy w rolnictwie przy uprawie roślin. Świetnie sprawdzą się także w utrzymaniu zieleni, w parkach, przyhotelowych ogrodach czy szklarniach, gdzie konieczne jest nawadnianie na dużą skalę. Złącza są również stosowane często w przydomowych ogrodach, ogródkach działkowych, czy garażach, ze względu na prostotę obsługi, wytrzymałość i niską wagę.

Złącza wyposażone w gwint zewnętrzny, służą adaptowaniu przewodów, instalacji i urządzeń wyposażonych w gwintowane przyłącza do systemu kompatybilnego z GEKA, o rozstawie kłów 40 mm.


Dostępne warianty produktu:

Złącze Kłowe - GEKA Plus - z Gwintem Zewnętrznym - Typ GKA - LUDECKE
nr artykułu
GKA 14
  • gwint
    G 1/4“
  • DN
    8
  • B [mm]
    53,5
  • H [mm]
    32
  • waga [g]
    89
Złącze Kłowe - GEKA Plus - z Gwintem Zewnętrznym - Typ GKA - LUDECKE
nr artykułu
GKA 38
  • gwint
    G 3/8“
  • DN
    11,5
  • B [mm]
    53,5
  • H [mm]
    32
  • waga [g]
    83
Złącze Kłowe - GEKA Plus - z Gwintem Zewnętrznym - Typ GKA - LUDECKE
nr artykułu
GKA 12
  • gwint
    G 1/2“
  • DN
    15
  • B [mm]
    53,5
  • H [mm]
    32
  • waga [g]
    88
Złącze Kłowe - GEKA Plus - z Gwintem Zewnętrznym - Typ GKA - LUDECKE
nr artykułu
GKA 34
  • gwint
    G 3/4“
  • DN
    20
  • B [mm]
    53,5
  • H [mm]
    32
  • waga [g]
    90
Złącze Kłowe - GEKA Plus - z Gwintem Zewnętrznym - Typ GKA - LUDECKE
nr artykułu
GKA 10
  • gwint
    G 1“
  • DN
    23
  • B [mm]
    53,5
  • H [mm]
    32
  • waga [g]
    92
Złącze Kłowe - GEKA Plus - z Gwintem Zewnętrznym - Typ GKA - LUDECKE
nr artykułu
GKA 54
  • gwint
    G 1 1/4“
  • DN
    23
  • B [mm]
    53,5
  • H [mm]
    36
  • waga [g]
    110
Złącze Kłowe - GEKA Plus - z Gwintem Zewnętrznym - Typ GKA - LUDECKE
nr artykułu
GKA 15
  • gwint
    G 1 1/2“
  • DN
    23
  • B [mm]
    53,5
  • H [mm]
    36
  • waga [g]
    135
