Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE

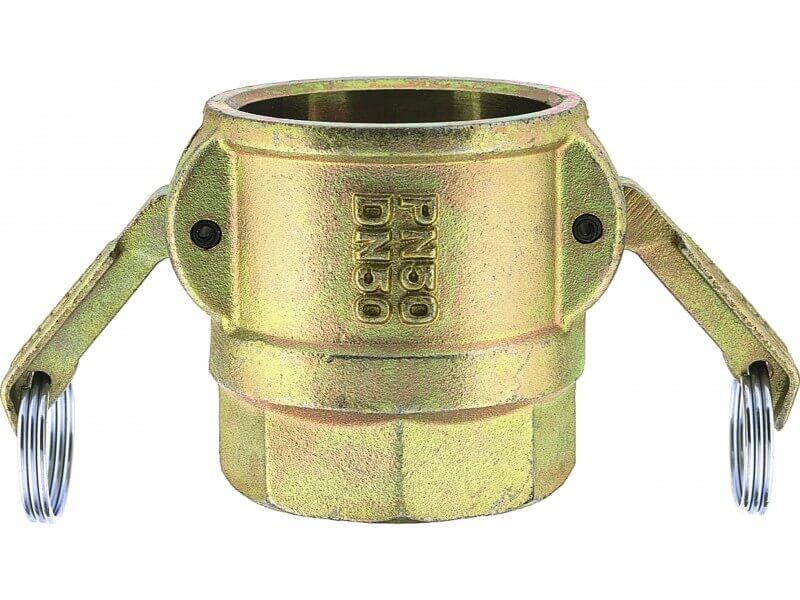

Złącze do tynkowania, system 22, część żeńska, gniazdo z gwintem wewnętrznym. Przeznaczone do przesyłu betonu, zapraw murarskich, tynków czy wylewek w budownictwie i transporcie materiałów budowlanych. Wykonane z żeliwa ciągliwego i stali ocynkowanej z żółtą pasywacją. Złącze nie jest kompatybilne z systemem "KAMLOCK". Certyfikowane przez TÜV SÜD. Wersje sztywne i obrotowe.

Czytaj więcej >>

  • Złącze, które ma w symbolu na końcu DR jest złączem obrotowym.
  • Ciśnienie robocze [bar]: 50.
  • Temperatura pracy [°C]: -40 do +90
  • Materiał: żeliwo ciągliwe / stal.
  • Medium: zaprawy budowlane, beton.
  • Uszczelnienie: Perbunan.
  • Certyfikowane przez TÜV SÜD
  • System 22
  • Gwint: ISO 228.

gwint

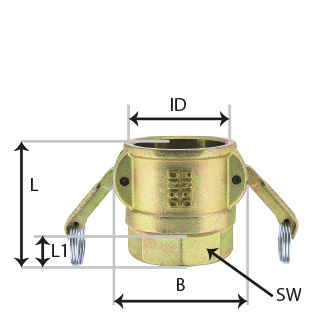

B L

typ

ID

L1

SW

waga

[g]

nr artykułu

G 1'' 55 70 25 35,5 18 41 410 MIG 10/25
G 1'' 74 73,5 x25 42 19 41 652 MIG 10-X25
G 1" 77 74 35 51 19 50 770 MIG 10/35
G 1 1/4'' 77 74 35 51 19 50 648 MIG 54/35
G 1 1/4'' 77 125 35 51 23 50 1170 MIG 54/35-DR
G 1 1/2'' 77 74 35 51 19 56 766 MIG 15/35

G 1 1/2''

84 66 42 54 19 60 730 MIG 15/42
G 2'' 94 79 50 64 26 70 990 MIG 20/50
G 2'' 94 135 50 64 25 70 1550 MIG 20/50-DR
G 2 1/2'' 105 81 65 74 26 84 1027 MIG 25/65
  • dla typ 65 max. ciśnienie robocze PN 25 bar
  • dla typ 25 jedna zapinka (hebel).

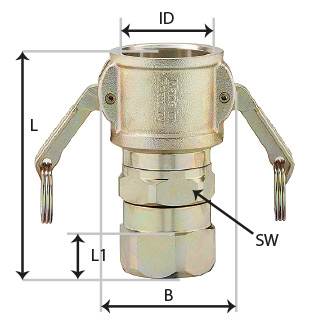

  • DR w numerze artykułu - złącze obrotowe.

zlacza-przemysl-beton-ludecke-system22zlacza-przemysl-beton-ludecke-wymiary-mig-drzlacza-przemysl-beton-ludecke-wymiary-mig

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącze żeńskie do betonu z gwintem wewnętrznym ze stali ocynkowanej, z gniazdem i heblami z żeliwa ciągliwego, z uszczelką wykonaną z NBR.

Ogólne właściwości materiałów:

Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.

Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.

Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.

NBR zwany potocznie gumą olejoodporną jest kopolimerem butadienu i akrylonitrylu, procentowy skład tych związków decyduje o jej odporności na oleje i niską temperaturę. Może pracować od -20°C do +70°C dla gorącej wody, czy nawet +164°C dla pary wodnej. Guma ta wykazuje odporność na oleje silnikowe, opałowe, transformatorowe, smary, płyny hydrauliczne, węglowodory alifatyczne, propan, butan, benzynę, alkohole, wodne roztwory soli, rozcieńczone kwasy i zasady w niewysokich temperaturach. Świetnie pracuje w ścisku, przy dużych ciśnieniach. Guma ta wykazuje niską odporność na oleje i smary silikonowe, płyny hamulcowe na bazie glikolu, ciecze hydrauliczne typu HFD, stężone kwasy i ługi, węglowodory aromatyczne i chlorowane (np. benzen, tri), estry.

Normy

zlacza-przemysl-beton-ludecke-certyfikat-sud

Produkt jest certyfikowany przez TÜV SÜD. Te znaki certyfikacyjne są powszechnie uznawanymi i szanowanymi symbolami zaufania. Dają gwarancję spełniania międzynarodowych standardów jakości i bezpieczeństwa. Firma ta, jest niezależnym podmiotem, badającym, testującym i oceniającym produkty na całym świecie, pod kątem spełniania norm i parametrów od wymagających tego produktów, takich jak złącza do betonu. Ośmiokątne logo umieszczane jest na każdym certyfikowanym produkcie stanowi podstawę spełnienia najwyższej jakości wykonania.

Zastosowanie

Złącza do betonu część żeńska w systemie 22 z gwintem wewnętrznym - LUDECKE przeznaczone są do uzbrajania węży transportujących gotowe materiały budowlane, takie jak beton, zaprawy murarskie czy wylewki używane w budownictwie wszelkiego typu. Złącza bywają mylone z systemem "Kamlock", jednak nie są z nim kompatybilne. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć (tzw. hebli), blokad krzywkowych.

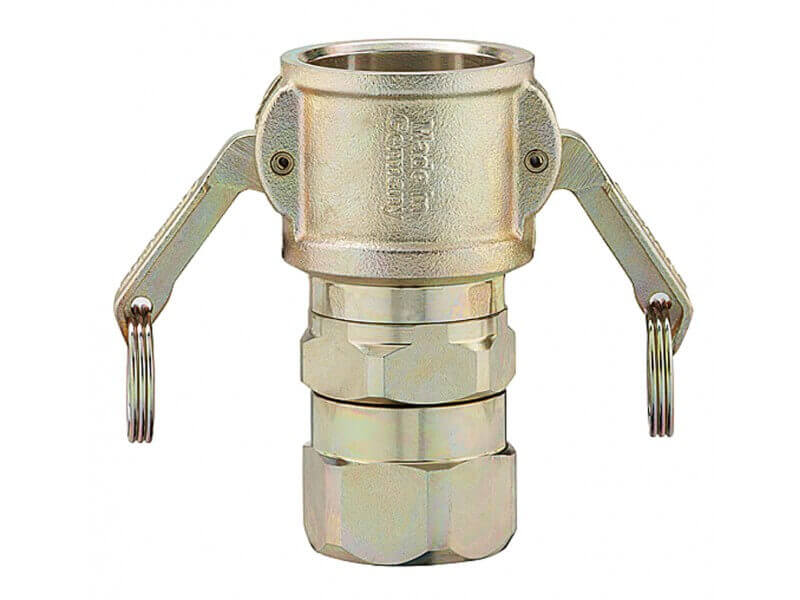

Złącza zakończone wewnętrznym gwintem, pozwalają na adaptacje urządzeń i instalacji z gwintami zewnętrznymi, do systemu złączy do betonu. W wersjach obrotowych, dodatkowo zapobiegają skręcaniu się przewodów podczas pracy, zwiększając bezpieczeństwo użytkowania i trwałość węży. Producent zaleca, aby po jednej ze stron połączeń w tym systemie, używać złączy obrotowych, posiadających DR w końcówce numeru artykułu.

Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.


Dostępne warianty produktu:

Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 10/25
  • gwint
    G 1''
  • b
    55
  • L
    70
  • typ
    25
  • ID
    35,5
  • L1
    18
  • SW
    41
  • waga [g]
    410
Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 10-X25
  • gwint
    G 1''
  • b
    74
  • L
    73,5
  • typ
    x25
  • ID
    42
  • L1
    19
  • SW
    41
  • waga [g]
    652
Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 10/35
  • gwint
    G 1"
  • b
    77
  • L
    74
  • typ
    35
  • ID
    51
  • L1
    19
  • SW
    50
  • waga [g]
    770
Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 54/35
  • gwint
    G 1 1/4''
  • b
    77
  • L
    74
  • typ
    35
  • ID
    51
  • L1
    19
  • SW
    50
  • waga [g]
    648
Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 54/35-DR
  • gwint
    G 1 1/4''
  • b
    77
  • L
    125
  • typ
    35
  • ID
    51
  • L1
    23
  • SW
    50
  • waga [g]
    1170
Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 15/35
  • gwint
    G 1 1/2''
  • b
    77
  • L
    74
  • typ
    35
  • ID
    51
  • L1
    19
  • SW
    56
  • waga [g]
    766
Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 15/42
  • gwint
    G 1 1/2''
  • b
    84
  • L
    66
  • typ
    42
  • ID
    54
  • L1
    19
  • SW
    60
  • waga [g]
    730
Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 20/50
  • gwint
    G 2''
  • b
    94
  • L
    79
  • typ
    50
  • ID
    64
  • L1
    26
  • SW
    70
  • waga [g]
    990
Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 20/50-DR
  • gwint
    G 2''
  • b
    94
  • L
    135
  • typ
    50
  • ID
    64
  • L1
    25
  • SW
    70
  • waga [g]
    1550
Złącze do Tynkowania - Część Żeńska - z Gwintem Wewnętrznym - Typ MIG - System 22 - Złącze "Camlock" do Betonu - LUDECKE
nr artykułu
MIG 25/65
  • gwint
    G 2 1/2''
  • b
    105
  • L
    81
  • typ
    65
  • ID
    74
  • L1
    26
  • SW
    84
  • waga [g]
    1027
