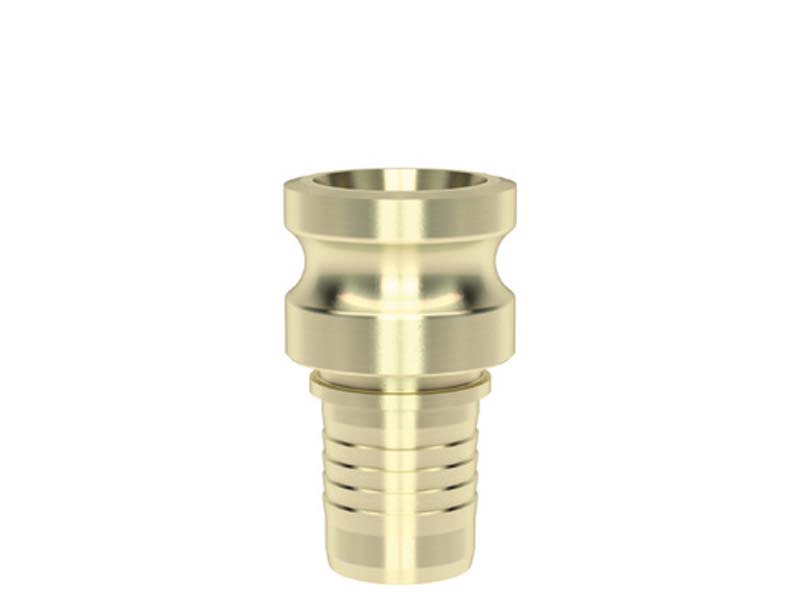

Złącze do Tynkowania - Część Męska pod Tuleję Zaciskową - ze Zredukowanym Przelotem - System 22 - Typ VSTP - "Camlock" do Betonu - LUDECKE
Złącze do tynkowania, system 22, część męska, wtyk z króćcem do stalowych tulei zaciskowych, ze zredukowanym przelotem. Przeznaczone do przesyłu betonu, zapraw murarskich, tynków czy wylewek w budownictwie i transporcie materiałów budowlanych. Wykonane z żeliwa ciągliwego i stali ocynkowanej z żółtą pasywacją. Złącze sztywne lub obrotowe. Złącze nie jest kompatybilne z systemem "KAMLOK". Certyfikowane przez TÜV SÜD.
Czytaj więcej >>- Złącze męskie z króćcem do montażu węża na tuleję stalową.
- Ciśnienie robocze [bar]: 50.
- Temperatura pracy [°C]: -40 do +90
- Materiał: żeliwo ciągliwe / stal.
- Medium: zaprawy budowlane, beton.
- Certyfikowane przez TÜV SÜD
- System 22
|
Ø węża |
typ |
AD |
L | L1 |
uwagi |
waga [g] |
nr artykułu |
| 19x6 | 25 | 35,5 | 95 | 40 | PH-19 | 238 | VSTP 25/19 R |
| 19x6 | X25 | 41 | 100 | 40 | PH-19 | 345 | VSTP X25/19 R |
| 25x7 | 35 | 49,5 | 102 | 45 | PH-X25 | 490 | VSTP 35/25 R |
| 35x7 | 50 | 63 | 107 | 50 | PH-35 | 820 | VSTP 50/35 R |
| 42x7 | 50 | 63 | 108 | 45 | PH-42 | 741 | VSTP 50/42 R |
- uwagi - numer katalogowy tulei zaciskowej.
Właściwości użytych materiałów i zastosowanie.

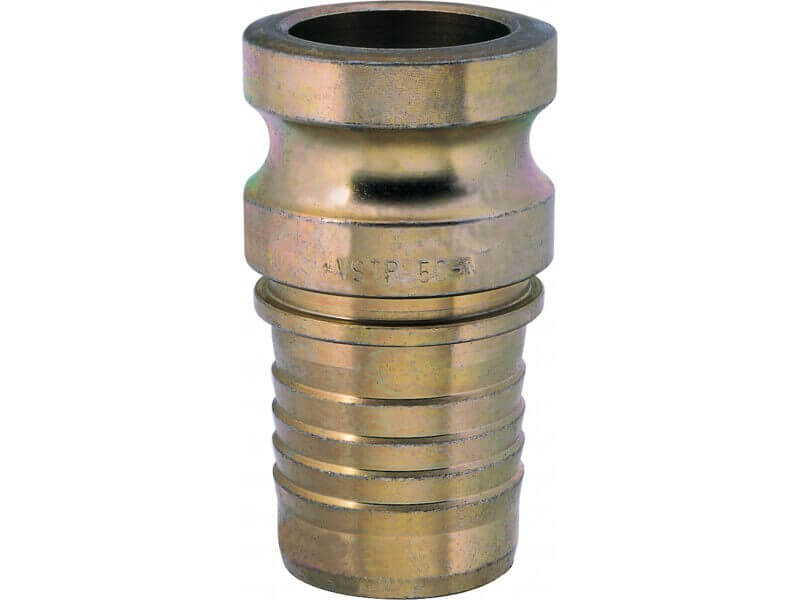

Złącze męskie do betonu z króćcem pod tuleje zaciskowe ze stali ocynkowanej, z wtykiem z żeliwa ciągliwego.
Ogólne właściwości materiałów:
Żeliwo, to stop żelaza i węgla, zwykle łączonego z innymi metalami w celu zapewnienia maksymalnej wytrzymałości i trwałości. Złączki do węży wykonane z tego materiału idealnie nadają się do zastosowań w ekstremalnych temperaturach lub tam, gdzie istnieje możliwość występowania sił zewnętrznych działających na złączkę. Ze względu na wysoką wytrzymałość i odporność na wysokie wartości ciśnienia, a także stosunkowo niski koszt stali węglowej, takie złączki są powszechnie stosowane w przemysłowych, budowlanych i rolniczych maszynach. Producent wykonuje złącza dedykowane do zastosowania przy wiertnicach, dzięki odlewaniu ze stopu żeliwa ciągliwego o podwyższonej wytrzymałości.
Cynkowanie powierzchni zabezpiecza stopy żelaza przed korozją poprzez nałożenie warstwy cynku. Antykorozyjne właściwości powłok cynkowych polegają na tym, że cynk może tworzyć niezwykle odporne i bardzo trudno rozpuszczalne powłoki kryjące. Tworzą się one podczas kontaktu z powietrzem i wodą, składają się głównie z zasadowego węglanu cynku i to one są odpowiedzialne za właściwą ochronę przed korozją. Wprawdzie z biegiem lat są one w niewielkich ilościach znoszone przez wiatr i wpływy atmosferyczne, jednak z uwagi na znajdujący się pod nimi cynk, powstają na nowo. Jakość uzyskiwanych powłok cynkowych (połysk, gładkość, grubość, przyczepność, itp.) jest na nich różna i zależy od składu chemicznego, w szczególności od zawartości węgla, fosforu i krzemu.
Stal ocynkowana jest to stal zabezpieczona przed korozją poprzez nałożenie warstwy cynku.
Normy
Produkt jest certyfikowany przez TÜV SÜD. Te znaki certyfikacyjne są powszechnie uznawanymi i szanowanymi symbolami zaufania. Dają gwarancję spełniania międzynarodowych standardów jakości i bezpieczeństwa. Firma ta, jest niezależnym podmiotem, badającym, testującym i oceniającym produkty na całym świecie, pod kątem spełniania norm i parametrów od wymagających tego produktów, takich jak złącza do betonu. Ośmiokątne logo umieszczane jest na każdym certyfikowanym produkcie stanowi podstawę spełnienia najwyższej jakości wykonania.
Zastosowanie
Złącza do betonu część męska w systemie 22 z króćcem pod tuleje zaciskowe - LUDECKE przeznaczone są do uzbrajania węży transportujących gotowe materiały budowlane, takie jak beton, zaprawy murarskie czy wylewki używane w budownictwie wszelkiego typu. Złącza bywają mylone z systemem "Kamlock", jednak nie są z nim kompatybilne. Jest to system złączy asymetrycznych, gdzie wtyki i gniazda (części męskie i żeńskie) są zapinane za pomocą dwóch zapięć (tzw. hebli), blokad krzywkowych.
Dzięki specjalnemu profilowi króćca, który dopasowany jest do zakuwania węży w tuleje zaciskowe, zyskujemy pewność, że przewody nie ześlizgną się podczas pracy z wysokim ciśnieniem ze złącza. Na króćcu, znajduje się specjalny pierścień, na którym zaczepia się wewnętrzny pierścień znajdujący się wewnątrz tulei. Przy zakuwaniu należy pamiętać, aby pierścień ten był odsłonięty, aby wąż mógł się właściwie ułożyć podczas zaciskania, i aby go nie uszkodzić. Właściwe tuleje zaciskowe do tych złączy znajdują się tutaj >>>
Ich zaletą, jest użyty materiał, który dzięki oryginalnej i opatentowanej technologii wytwarzania, charakteryzuje się większą wytrzymałością na rozciąganie, zginanie i naprężenia produktu, w stosunku do złączy wytwarzanych na Dalekim Wschodzie. Dzięki temu, złącza te charakteryzują się dużo większą żywotnością, co przekłada się na dużo mniejsze ryzyko uszkodzenia drogich urządzeń specjalistycznych, czy też narażenie zdrowia operatorów. Żółta pasywacja chromem, pozbawiona jest szkodliwego dla środowiska i zdrowia chromu sześciowartościowego.
Dostępne warianty produktu:
-
Ø węża19x6
-
typ25
-
AD35,5
-
L95
-
L140
-
uwagiPH-19
-
waga [g]238
-
Ø węża19x6
-
typX25
-
AD41
-
L100
-
L140
-
uwagiPH-19
-
waga [g]345
-
Ø węża25x7
-
typ35
-
AD49,5
-
L102
-
L145
-
uwagiPH-X25
-
waga [g]490
-
Ø węża35x7
-
typ50
-
AD63
-
L107
-
L150
-
uwagiPH-35
-
waga [g]820
-
Ø węża42x7
-
typ50
-
AD63
-
L108
-
L145
-
uwagiPH-42
-
waga [g]741
