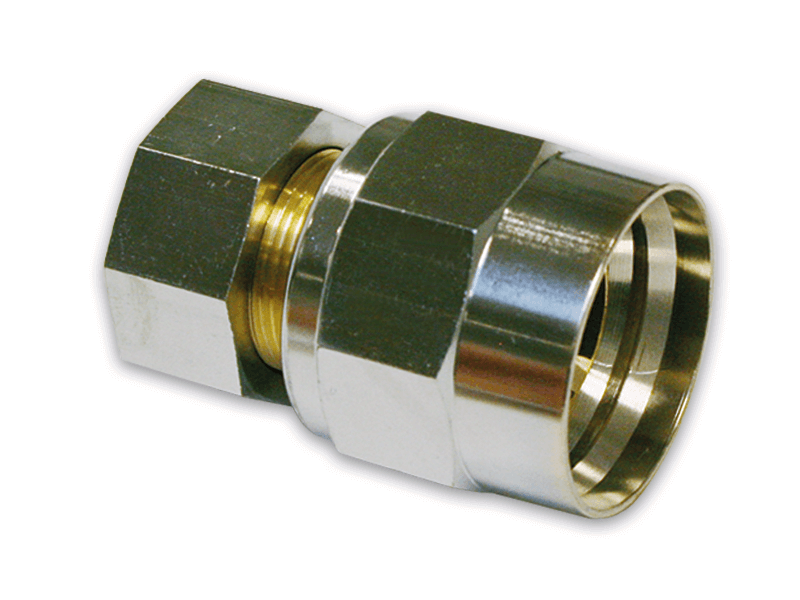

Złącze do Przewodów w Dystrybutorach Paliw - Gwint Wewnętrzny BSPP do Zakucia - EN 14424 - Mosiądz chromowany

Złącze z Gwintem Wewnętrznym BSPP/G do przewodów do tankowania paliwa z dystrybutorów, do uzbrojenia (przyłączenia) pistoletów paliwowych, z okuciem na wąż paliwowy. Norma EN 14424. Odporny na ogień i niepalny. Wykonany z mosiądzu chromowanego.

Czytaj więcej >>

  • Norma: EN 14424
  • Materiał: Mosiądz chromowany
  • Gwint wewnętrzny: DIN EN ISO 228-1, BSPP / G
  • Ciśnienie robocze: 25 bar
  • Temperatura pracy: od -20°C do 65°C
  • Uszczelnienie: uszczelka z PU, ciemnoczerwone
Ø wewn. węża [mm] Ø zewn. węża [mm] Gwint zewn. waga [kg] nr artykułu
15 25 ¾'' 0,146 5550 016019
15 25 1'' 0,188 5550 016025
19 31 1'' 0,190 5550 019025
25 37 1'' 0,233 5550 025025

Właściwości użytych materiałów i zastosowanie.

Złącze do zakucia z gwintem wewnętrznym BSPP, wykonane z mosiądzu chromowanego, z uszczelnieniem z PU.

Ogólne właściwości materiałów:

Mosiądz chromowany stosuje się dla zachowania fizycznych właściwości którymi charakteryzuje się mosiądz, ale potrzebna jest odporność powierzchni wyrobu na śniedzenie, czyli zjawisko korozji metalu, oraz zabezpiecza przed zjawiskiem odcynkowania, które polega na wypłukiwaniu ze struktury stopu atomów cynku. Dochodzi do tego zjawiska w środowisku zawierającym chlor, który rozpuszcza cynk i doprowadza do zgąbczenia materiału. Taki materiał traci wówczas wytrzymałość, co może skutkować w przypadku przewodów przesyłowych, uszkodzeniem mienia, zdrowia a nawet życia operatorów. Na odcynkowanie mosiądzu wpływ ma również praca przy wysokich temperaturach, oraz w kwaśnym środowisku (substancje o niskim pH). Nałożona na mosiądz warstwa ochronna z czasem ulega mechanicznemu ścieraniu. Zwykle ten proces jest bardzo powolny i może trwać kilka lat.

Złącza wykonane z tego materiału znajdują zastosowanie zwłaszcza przy przesyle niskociśnieniowym w niskich temperaturach. Najczęściej stosowany do wody i nieagresywnych mediów w ogrodnictwie, w rolnictwie i przy lekkich zastosowaniach przemysłowych, zwłaszcza związanych z utrzymaniem czystości. Mosiądz może być również wykorzystywany w instalacjach do przesyłu nieagresywnych mediów gazowych, czy paliw. Materiał ten jest odporny na warunki atmosferyczne i promieniowanie UV, jednak nie zaleca się narażenia go na szybkie ścieranie mechaniczne.

Poliuretan (PU, PUR, kauczuk poliuretanowy), to rodzina tworzyw sztucznych, które zdobywają coraz większą popularność ze względu na szerokie możliwości zastosowania i właściwości fizyko-chemiczne w produkcji coraz większej ilości urządzeń i narzędzi, zarówno w ciężkich zastosowaniach przemysłowych jak i w życiu codziennym. Uszczelki wykonane z tego materiału charakteryzują się m. in.: giętkością, sprężystością i elastycznością w dużym zakresie temperaturowym, dużą odpornością na ścieranie, odpornością na pękanie i rozrywanie, odporność na zmienne obciążenia (dynamiczne - wstrząsy. drgania, uderzenia), dobrą odpornością na warunki atmosferyczne. Materiał charakteryzuje się również odpornością na wiele substancji chemicznych, w tym: na oleje, tłuszcze i wiele rozpuszczalników.

Zastosowanie

Złącze stosowane do zakucia przewodów wykorzystywanych do instalacjach przeładunku paliw, zwłaszcza w dystrybutorach, pompach, wężach do tankowania zwłaszcza na stacjach paliw. Złącza te wykonane są zgodnie z normą EN 14424. Określa ona budowę, materiały i wymiary złączek z oprawkami gwintowanymi do węży gumowych lub z termoplastów, stosowanych do palnych i niepalnych cieczy i gazów, np. węży do paliwa, węży do LPG, węży w samochodach-cysternach, węży do ciekłych i gazowych chemikaliów. Złącze posiada wbudowane okucie do zaciśnięcia na wężu paliwowowym. Gwint zewnętrzny dostosowany do zamontowania pistoletu paliwowego.

Uwaga! Złącze służy do przyłączania pistoletów do tankowania na stacjach paliw, przy dystrybutorach i nie nadaje się do montażu jako zamiennik dedykowanych części w układach paliwowych w samochodach, ciężarówkach czy ciągnikach.


Dostępne warianty produktu:

Złącze do Przewodów w Dystrybutorach Paliw - Gwint Wewnętrzny BSPP do Zakucia - EN 14424 - Mosiądz chromowany
nr artykułu
5550 016019
  • Ø wewn. węża [mm]
    15
  • Ø zewn. węża [mm]
    25
  • gwint zewn.
    ¾''
  • waga [kg]
    0,146
Złącze do Przewodów w Dystrybutorach Paliw - Gwint Wewnętrzny BSPP do Zakucia - EN 14424 - Mosiądz chromowany
nr artykułu
5550 016025
  • Ø wewn. węża [mm]
    15
  • Ø zewn. węża [mm]
    25
  • gwint zewn.
    1''
  • waga [kg]
    0,188
Złącze do Przewodów w Dystrybutorach Paliw - Gwint Wewnętrzny BSPP do Zakucia - EN 14424 - Mosiądz chromowany
nr artykułu
5550 019025
  • Ø wewn. węża [mm]
    19
  • Ø zewn. węża [mm]
    31
  • gwint zewn.
    1''
  • waga [kg]
    0,190
Złącze do Przewodów w Dystrybutorach Paliw - Gwint Wewnętrzny BSPP do Zakucia - EN 14424 - Mosiądz chromowany
nr artykułu
5550 025025
  • Ø wewn. węża [mm]
    25
  • Ø zewn. węża [mm]
    37
  • gwint zewn.
    1''
  • waga [kg]
    0,233
