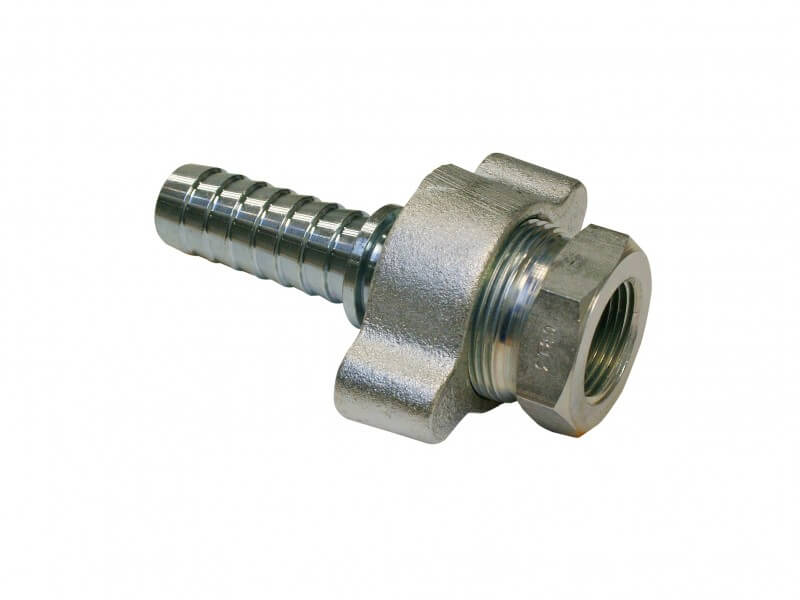

Złącze do Pary - Wysokociśnieniowe - System BOSS do Węża - Część Żeńska - z Nakrętką i Adapterem
System "Boss", stal ocynkowana lub ocynkowane żeliwo. Z kołnierzem zabezpieczającym, szlifowaną powierzchnią uszczelniającą i gwintem wewnętrznym NPT.
Czytaj więcej >>|
Ø wewn. węża [mm] |
gwint wewn. |
waga [kg] |
nr artykułu |
| 19 | ¾" NPT | 0,837 | 5410 019000 |
| 25 | 1" NPT | 0,842 | 5410 025000 |
| 32 | 1 ¼" NPT | 1,600 | 5410 032000 |
| 38 | 1 ½" NPT | 1,648 | 5410 038000 |
| 51 | 2" NPT | 2,440 | 5410 050000 |
Właściwości użytych materiałów i zastosowanie.
Złącze w systemie "BOSS" - część żeńska z nakrętką i adapterem, z króćcem do węża, wykonane ze stali lub żeliwa ocynkowanego galwanicznie.
Ogólne właściwości materiałów:
Cynkowanie galwanicznie (elektrolitycznie) powstaje dzięki metodzie zabezpieczania stalowych wyrobów przed korozją za pomocą warstwy cynku. Głównym czynnikiem prowadzącym do powstania powłoki cynku na powierzchni zabezpieczanego elementu jest prąd elektryczny. Galwanizowany element przygotowuje się przez odtłuszczenie i dokładne wyczyszczenie, a następnie zanurza się w elektrolicie (może być kwasowy lub zasadowy). Kąpiel ta zawiera cząsteczki cynku, które po podłączeniu prądu zaczynają osiadać na elemencie. Tę metodę można określić jako bardziej sprzyjającą czynnikom estetycznym, gdyż pozwala na uzyskanie o wiele cieńszej warstwy, która nie zawiera zgrubień i odprysków. Powierzchnia ocynkowana tą metodą będzie dużo cieńsza i bardziej błyszcząca od ocynku uzyskanego inną metodą.
Zastosowanie
Złącza w systemie „Boss” do pary różnią się budową i konstrukcją od innych rozwiązań. Maksymalna temperatura pracy dla tych złączy wynosi 210ºC. System oparty jest na trzyelementowych końcówkach składających się najczęściej z kulistej końcówki z króćcem, nakrętki np. skrzydełkowej oraz z adaptora z gwintem wewnętrznym, lub gwintem zewnętrznym, które mogą być łączone z kołnierzami gwintowanymi. Łączenia przewodów odbywa się przy wykorzystaniu końcówek zamontowanych do węża, o kulistym czole ze stożkową powierzchnią adaptora z wkładką uszczelniającą łącze. Adaptor, do którego przyłączany jest wąż, zazwyczaj montowany jest na stałe do instalacji. Kulistą końcówkę dociska się do gniazda nakrętką skrzydełkową z gwintem wewnętrznym o rozmiarze gwintu większym od nominalnego rozmiaru złącza. Dokręcenie i rozkręcenie złącza odbywa się za pomocą nakrętki skrzydełkowej i zazwyczaj nie wymaga specjalnych narzędzi. W przypadku trwalszego połączenia elementów złącza, lub przy jego rozmontowywaniu może wymagać użycia np. młotka.
Dostępne warianty produktu:
-
Ø wewn. węża [mm]19
-
gwint wewn.¾" NPT
-
waga [kg]0,837
-
Ø wewn. węża [mm]25
-
gwint wewn.1" NPT
-
waga [kg]0,842
-
Ø wewn. węża [mm]32
-
gwint wewn.1 ¼" NPT
-
waga [kg]1,600
-
Ø wewn. węża [mm]38
-
gwint wewn.1 ½" NPT
-
waga [kg]1,648
-
Ø wewn. węża [mm]51
-
gwint wewn.2" NPT
-
waga [kg]2,440
