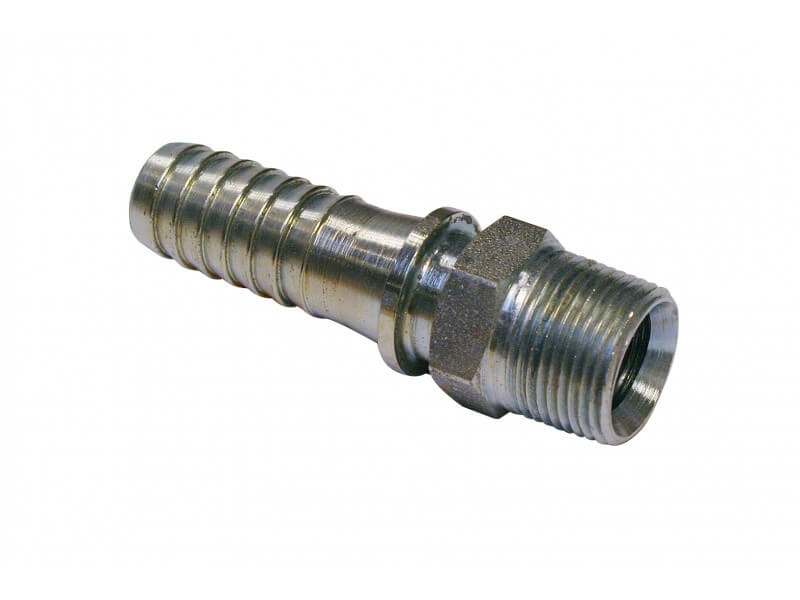

Złącze do Pary - Wysokociśnieniowe - System BOSS do Węża - Część Męska

System "Boss", stal ocynkowana lub ocynkowane żeliwo. Z kołnierzem zabezpieczającym, szlifowaną powierzchnią uszczelniającą i gwintem zewnętrznym NPT.

Czytaj więcej >>

Ø wewn.

węża [mm]

gwint

zewn.

waga

[kg]

nr artykułu
19 ¾" NPT 0,179 5411 019000
25 1" NPT 0,289 5411 025000
32 1 ¼" NPT 0,594 5411 032000
38 1 ½" NPT 0,867 5411 038000
51 2" NPT 1,387 5411 050000

ludecke-polska-certyfikat

Właściwości użytych materiałów i zastosowanie.

Złącze w systemie "BOSS" - część męska, z króćcem do węża, wykonane ze stali lub żeliwa ocynkowanego galwanicznie.

Ogólne właściwości materiałów:

Cynkowanie galwanicznie (elektrolitycznie) powstaje dzięki metodzie zabezpieczania stalowych wyrobów przed korozją za pomocą warstwy cynku. Głównym czynnikiem prowadzącym do powstania powłoki cynku na powierzchni zabezpieczanego elementu jest prąd elektryczny. Galwanizowany element przygotowuje się przez odtłuszczenie i dokładne wyczyszczenie, a następnie zanurza się w elektrolicie (może być kwasowy lub zasadowy). Kąpiel ta zawiera cząsteczki cynku, które po podłączeniu prądu zaczynają osiadać na elemencie. Tę metodę można określić jako bardziej sprzyjającą czynnikom estetycznym, gdyż pozwala na uzyskanie o wiele cieńszej warstwy, która nie zawiera zgrubień i odprysków. Powierzchnia ocynkowana tą metodą będzie dużo cieńsza i bardziej błyszcząca od ocynku uzyskanego inną metodą.

Zastosowanie

Złącza w systemie „Boss” do pary różnią się budową i konstrukcją od innych rozwiązań. Maksymalna temperatura pracy dla tych złączy wynosi 210ºC. System oparty jest na trzyelementowych końcówkach składających się najczęściej z kulistej końcówki z króćcem, nakrętki np. skrzydełkowej oraz z adaptora z gwintem wewnętrznym, lub gwintem zewnętrznym, które mogą być łączone z kołnierzami gwintowanymi. Łączenia przewodów odbywa się przy wykorzystaniu końcówek zamontowanych do węża, o kulistym czole ze stożkową powierzchnią adaptora z wkładką uszczelniającą łącze. Adaptor, do którego przyłączany jest wąż, zazwyczaj montowany jest na stałe do instalacji. Kulistą końcówkę dociska się do gniazda nakrętką skrzydełkową z gwintem wewnętrznym o rozmiarze gwintu większym od nominalnego rozmiaru złącza. Dokręcenie i rozkręcenie złącza odbywa się za pomocą nakrętki skrzydełkowej i zazwyczaj nie wymaga specjalnych narzędzi. W przypadku trwalszego połączenia elementów złącza, lub przy jego rozmontowywaniu może wymagać użycia np. młotka.


Dostępne warianty produktu:

Złącze do Pary - Wysokociśnieniowe - System BOSS do Węża - Część Męska
nr artykułu
5411 019000
  • Ø wewn. węża [mm]
    19
  • gwint zewn.
    ¾" NPT
  • waga [kg]
    0,179
Złącze do Pary - Wysokociśnieniowe - System BOSS do Węża - Część Męska
nr artykułu
5411 025000
  • Ø wewn. węża [mm]
    25
  • gwint zewn.
    1" NPT
  • waga [kg]
    0,289
Złącze do Pary - Wysokociśnieniowe - System BOSS do Węża - Część Męska
nr artykułu
5411 032000
  • Ø wewn. węża [mm]
    32
  • gwint zewn.
    1 ¼" NPT
  • waga [kg]
    0,594
Złącze do Pary - Wysokociśnieniowe - System BOSS do Węża - Część Męska
nr artykułu
5411 038000
  • Ø wewn. węża [mm]
    38
  • gwint zewn.
    1 ½" NPT
  • waga [kg]
    0,867
Złącze do Pary - Wysokociśnieniowe - System BOSS do Węża - Część Męska
nr artykułu
5411 050000
  • Ø wewn. węża [mm]
    51
  • gwint zewn.
    2" NPT
  • waga [kg]
    1,387
