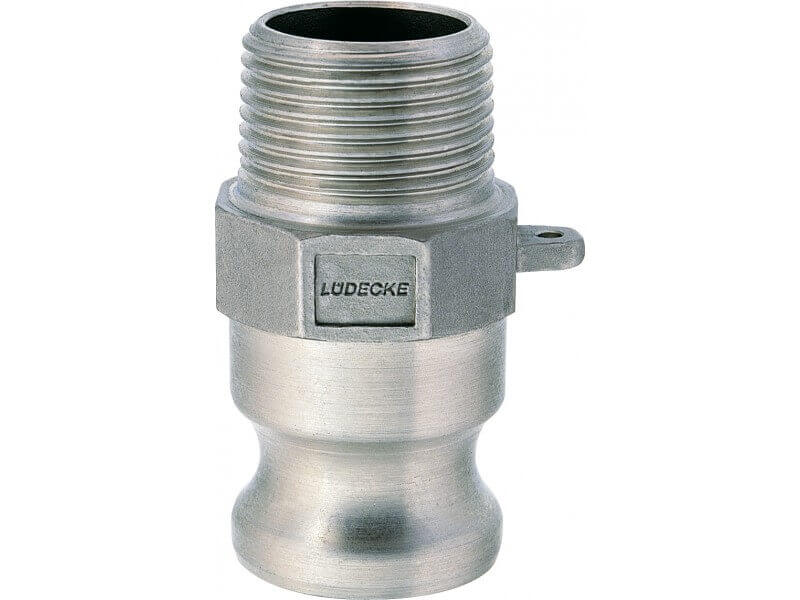

Złącze CAMLOCK - Typ FF (dawniej F) - Część Męska z Gwintem Zewnętrznym - DIN 14 420-7 - LUDECKE
Przemysłowe szybkozłącze Camlock/Kamlok o szerokim zastosowaniu, część męska (typ FF), z gwintem zewnętrznym, zgodnie z normą DIN EN 14420-7. Wykonanie ze stali szlachetnej, przeznaczone do transportu agresywnych lub wymagających mediów w przemyśle chemicznym, petrochemicznym, hutnictwie, górnictwie, medycynie i farmacji, przemyśle spożywczym wymagających wysokich standardów higienicznych, konstrukcji maszyn, przemyśle okrętowym a nawet w rolnictwie. Wysoka jakość wykonania!
Czytaj więcej >>- Ciśnienie robocze [bar]: 16.
- Temperatura pracy [°C]: od -40 do +95.
- Materiał: stal szlachetna 1.4401.
- Medium: agresywne.
- Gwint: DIN 2999.
| typ | gwint | DN | przelot |

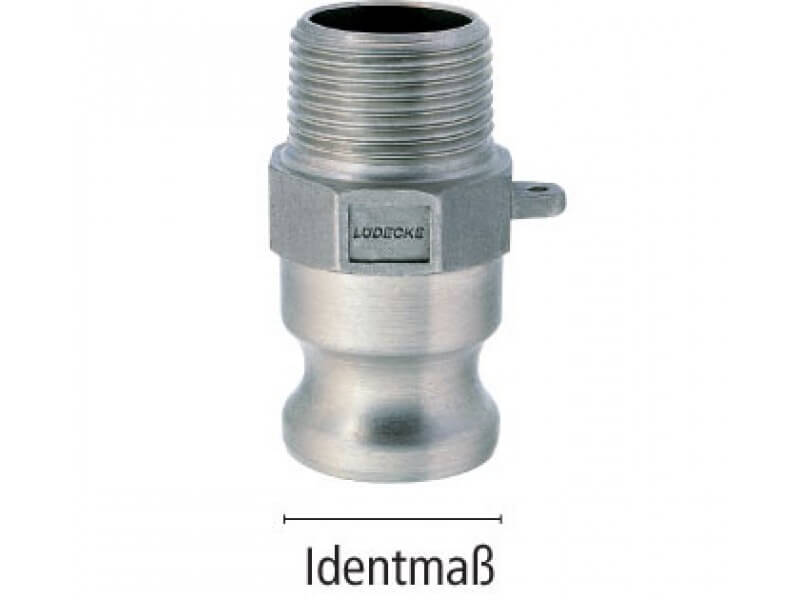

rozmiar |
L [mm] |
waga [g] |
nr artykułu |
| 50 = 1/2" | R 1/2" | 15 | 14 | 24 | 49 | 103 | 50-F-SS |
|
75 = 3/4" |
R 3/4" | 20 | 22 | 32,1 | 64 | 185 | 75-F-SS |
| 100 = 1" | R 1" | 25 | 24 | 36,7 | 72 | 258 | 100-F-SS |
| 125 = 1.1/4" | R 1.1/4" | 32 | 29 | 45,5 | 81 | 477 | 125-F-SS |
| 150 = 1.1/2" | R 1.1/2" | 40 | 38 | 53,4 | 82 | 565 | 150-F-SS |
| 200 = 2" | R 2" | 50 | 51 | 63 | 90 | 650 | 200-F-SS |
| 250 = 2.1/2" | R 2.1/2" | 65 | 58 | 75,8 | 105 | 1317 | 250-F-SS |
| 300 = 3" | R 3" | 80 | 74 | 91,5 | 104 | 1766 | 300-F-SS |
| 400 = 4" | R 4" | 100 | 97 | 119,5 | 114 | 2804 | 400-F-SS |
- L - całkowita długość.
Właściwości użytych materiałów i zastosowanie.
Złącze Kamlok męskie typ FF z gwintem zewnętrznym, wykonane ze stali szlachetnej (AISI 316).
Ogólne właściwości materiałów:
Stal nierdzewna (stal szlachetna) to grupa stopów żelaza o specjalnych właściwościach fizykochemicznych, w tym przede wszystkim stopy odporne na korozję ze strony takich czynników jak powietrze atmosferyczne, rozcieńczone kwasy czy roztwory alkaliczne. Stal nierdzewna zawiera żelazo, chrom, mangan, krzem i węgiel, a w wielu przypadkach znaczne ilości niklu i molibdenu. Właściwość nierdzewności uzyskuje się przez stosowanie odpowiednich dodatków stopowych, ilość i rodzaj tych dodatków jest określona przepisami i normami. Najpopularniejsze są Europejska Norma 10088, Amerykańska Norma AISI czy popularna Niemiecka Norma DIN. Pierwiastki te reagują z tlenem z wody i powietrza, tworząc bardzo cienką, stabilną powłokę składającą się z takich produktów korozji jak tlenki metali i wodorotlenki. W tworzeniu tej powłoki produktów korozji dominującą rolę odgrywa chrom, reagując z tlenem. Wyższa zawartość chromu w stali daje lepszą odporność na korozję. Odbywa się to skokowo, gdyż odporność na korozję całości stopu zaczyna się od wartości co najmniej 13 % tego metalu. Odporność ta ulega dalszemu podwyższeniu po dodaniu molibdenu. Dodatek niklu ma na celu uzyskanie struktury austenitycznej stali, co ułatwia jej obróbkę plastyczną na zimno i spawanie. Nikiel podwyższa odporność stopu na korozję w warunkach kontaktu z kwasami solnym i siarkowym czy wodą morską.
Stal nierdzewna 1.4401 (AISI 316) to austenityczna stal chromowo-niklowo-molibdenowa. Ze względu na dodatek molibdenu odporność na korozję w jej przypadku jest znacznie lepsza, w porównaniu z wieloma innymi stalami austenitycznymi. Posiada dobrą wytrzymałość na działanie kwasy nie ulegające utlenianiu oraz środki zawierające jony chloru. Szeroko wykorzystywana w przemyśle chemicznym, spożywczym, naftowym i petrochemicznym, czy przy budowie maszyn, elementach dekoracyjnych i wyposażeniu kuchni. W skład stopu poza żelazo wchodzą od 16,5 do 18,5% chromu, od 10 do 13% niklu, od 2 do 2,5% Molibdenu, do 2% manganu, do 1% krzemu i śladowe ilości siarki, fosforu, azotu czy węgla.
Zastosowanie
System „Kamlok”/”Camlock” to jeden z najbardziej znanych i rozpowszechnionych systemów złączy przemysłowych. Europejska norma EN 14420-7 została zatwierdzona przez CEN we wrześniu 2004 r. Stosuje się ją do szybkozłączy KAMLOK/CAMLOCK wyprodukowanych zgodnie z amerykańską normą wojskową MIL-C-27487, ale nie dotyczy ona strony przyłącza węża (króćca / tulei), tylko roboczej części złączki (czyli gniazda w części żeńskiej lub wtyku w części męskiej). Złącza zgodne z EN 14420-7 są wymienne z połączeniami wyprodukowanymi zgodnie z oryginalnym standardem MIL-C-27487, ale różnią się pod względem konstrukcji końcówki do węża, gwintu i numeru części.
Dzięki zastosowaniu wytrzymałej i odpornej na wiele czynników stali szlachetnej, złącza są polecane do przesyłu ciekłych agresywnych mediów w przemyśle chemicznym, petrochemicznym, hutnictwie, górnictwie, medycynie i farmacji, przemyśle spożywczym wymagających wysokich standardów higienicznych, konstrukcji maszyn, przemyśle okrętowym a nawet w rolnictwie. Wykonanie w najwyższym standardzie jakości, zapewniające trwałość, długą żywotność i bezpieczeństwo operatorom pracującym często z niebezpiecznymi dla zdrowia substancjami.
Wtyki szybkozłączy Kamlok z gwintem zewnętrznym służą adaptacji do systemu instalacji, przewodów i urządzeń wyposażonych w gwinty wewnętrzne, zgodne z ISO 228.
Uwaga! Pomimo podobnej budowy, złącza w tym systemie nie nadają się od przesyłu tynku, zapraw i betonu, które stanowią osobną klasę złączy i nie są kompatybilne z systemem „Kamlok”
Dostępne warianty produktu:
-
typ50 = 1/2"
-
gwintR 1/2"
-
DN15
-
przelot14
-
rozmiar24
-
L [mm]49
-
waga [g]103
-
typ75 = 3/4"
-
gwintR 3/4"
-
DN20
-
przelot22
-
rozmiar32,1
-
L [mm]64
-
waga [g]185
-
typ100 = 1"
-
gwintR 1"
-
DN25
-
przelot24
-
rozmiar36,7
-
L [mm]72
-
waga [g]258
-
typ125 = 1.1/4"
-
gwintR 1.1/4"
-
DN32
-
przelot29
-
rozmiar45,5
-
L [mm]81
-
waga [g]477
-
typ150 = 1.1/2"
-
gwintR 1.1/2"
-
DN40
-
przelot38
-
rozmiar53,4
-
L [mm]82
-
waga [g]565
-
typ200 = 2"
-
gwintR 2"
-
DN50
-
przelot51
-
rozmiar63
-
L [mm]90
-
waga [g]650
-
typ250 = 2.1/2"
-
gwintR 2.1/2"
-
DN65
-
przelot58
-
rozmiar75,8
-
L [mm]105
-
waga [g]1317
-
typ300 = 3"
-
gwintR 3"
-
DN80
-
przelot74
-
rozmiar91,5
-
L [mm]104
-
waga [g]1766
-
typ400 = 4"
-
gwintR 4"
-
DN100
-
przelot97
-
rozmiar119,5
-
L [mm]114
-
waga [g]2804
